Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
RV - C con flange

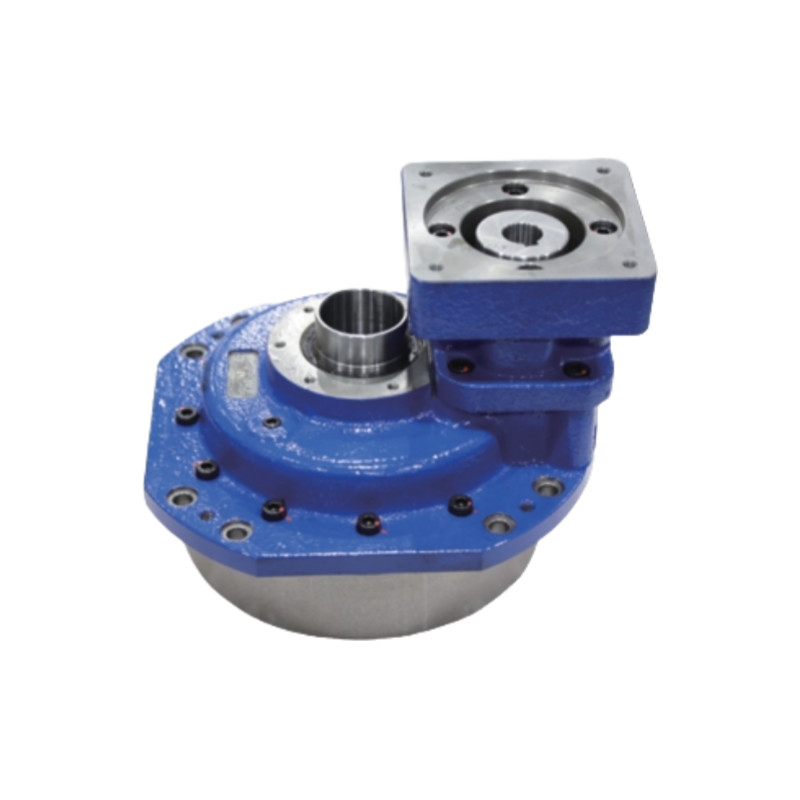

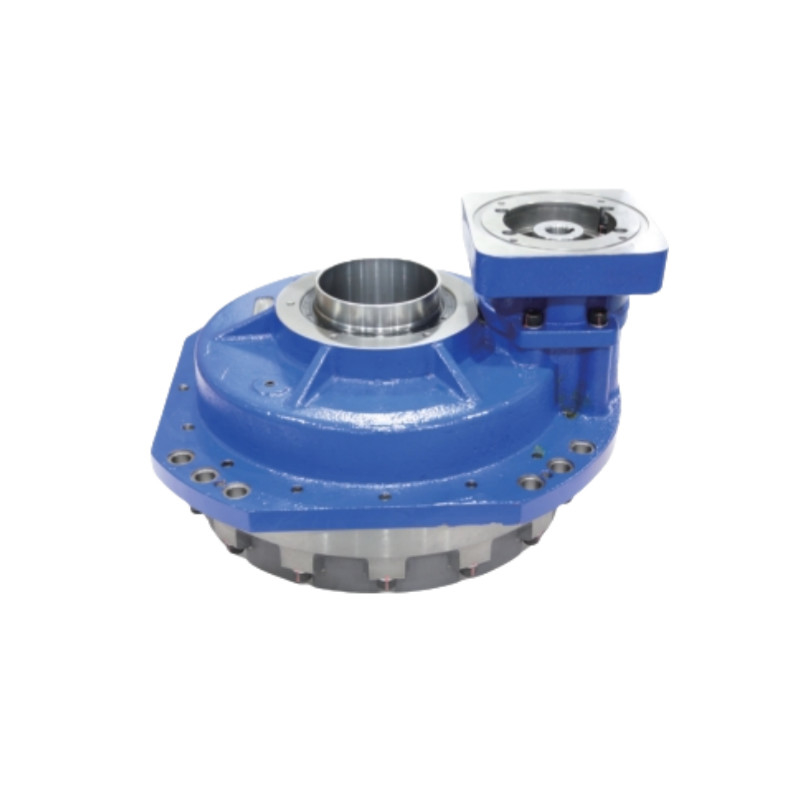

Le scatole di cambio RV-C con serie a flangia appartengono al modello avanzato di testa di cambio a riduzione di precisione per alberi cavi.
La progettazione di macchine integrate per camper ha lo scopo di migliorare l'efficienza della produzione, ridurre i costi e ridurre al minimo il fabbisogno di risorse umane,rendendoli ampiamente applicati nei settori dell'automazione industriale e della produzione.
Caratteristiche chiave
Specciaziones
Tabella dei parametri di RV - C con serie a fianco
| Modello | Rapporto di riduzione | Casella di trasmissione di riduzione | ||||||||||||
| Torsione nominale | Velocità di uscita nominale | Vita del progetto | Accelerazione ammissibile/ coppia di decelerazione |
Max. momentanea ammissibile coppia |
Velocità di ingresso ammissibile | Velocità di uscita ammissibile | Valore di riferimento della velocità di uscita (la coppia nominale funziona continuamente) | Risposta negativa | Perdita di movimento | rigidità torsionale (valore di riferimento) |
Efficienza di avvio | Torsione ammissibile | ||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min.) | (arc.min.) | (Nm/arc.min.) | (%) | (Nm) | ||
| BX27C | 104.43 | 265 | 15 | 662 | 1323 | 3500 | 33 | 33 | 147 | 70 | 980 | |||
| BX50C | 82.84 | 490 | 15 | 1225 | 2450 | 3000 | 36 | 30 | 255 | 70 | 1764 | |||
| 152.6 | 20 | 20 | ||||||||||||
| BX120C | 118.97 | 980 | 15 | 2450 | 4900 | 3000 | 25 | 20 | 510 | 80 | 2450 | |||
| BX200C | 194.22 | 1961 | 15 | 4900 | 9800 | 3000 | 30 | 10 | 980 | 80 | 8820 | |||
| 320C | 253 | 3136 | 15 | 7840 | 15680 | 2000 | 8 | 8 | 1960 | 80 | 20580 | |||
| Attributi chiave di RV - C con serie a fianco | |||
| Prodotto | RV - C con testa di ingranaggio riduttore a flangia | ||
|
Materiale
|
Acciaio, alluminio | ||
|
Torsione nominale
|
da 265 a 3136 Nm | ||
| Velocità di uscita nominale | 15 giri/min | ||
|
Risposta negativa
|
Max. 1 arc.min. |
||
| Torque di accelerazione/decelerazione ammissibile | Da 662 a 7840 Nm | ||
|
Perdita di movimento
|
Max. 1 arc.min. | ||
|
Modello
|
BX50C, BX120C, BX200C, BX320C |
||
| Colore | Fabbricazione a partire da: | ||
| Efficienza di avvio | 80% | ||
| Vita del progetto | 6000 ore | ||
| Garanzia | 1 anno | ||
