Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
RV - N

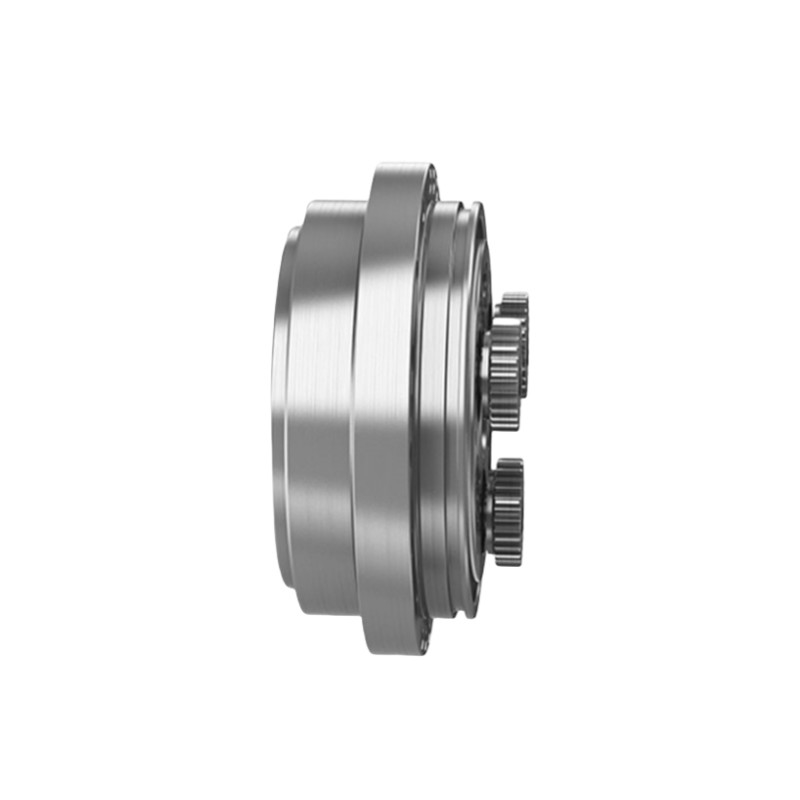

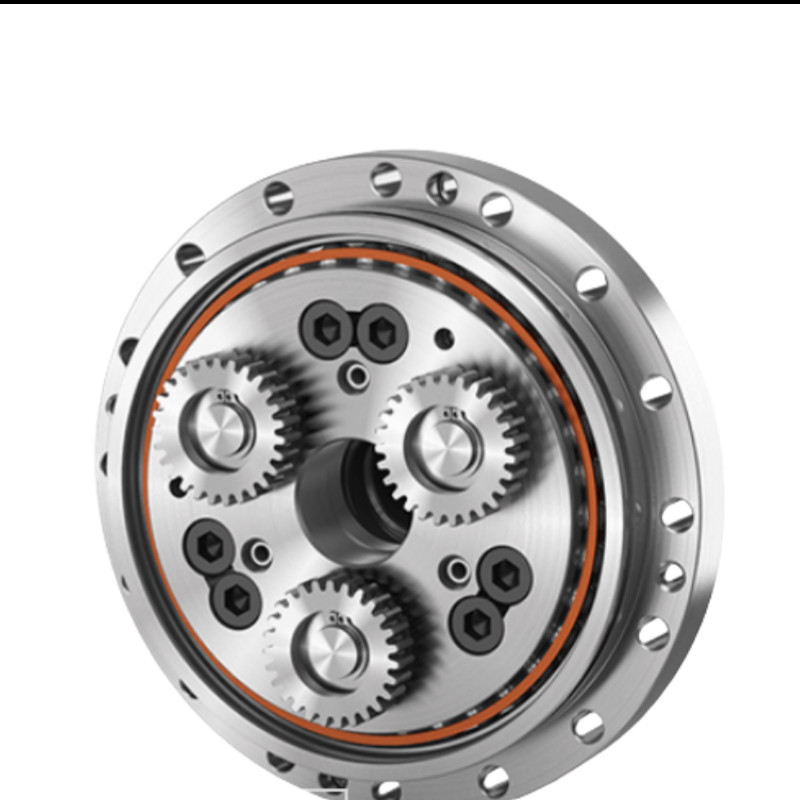

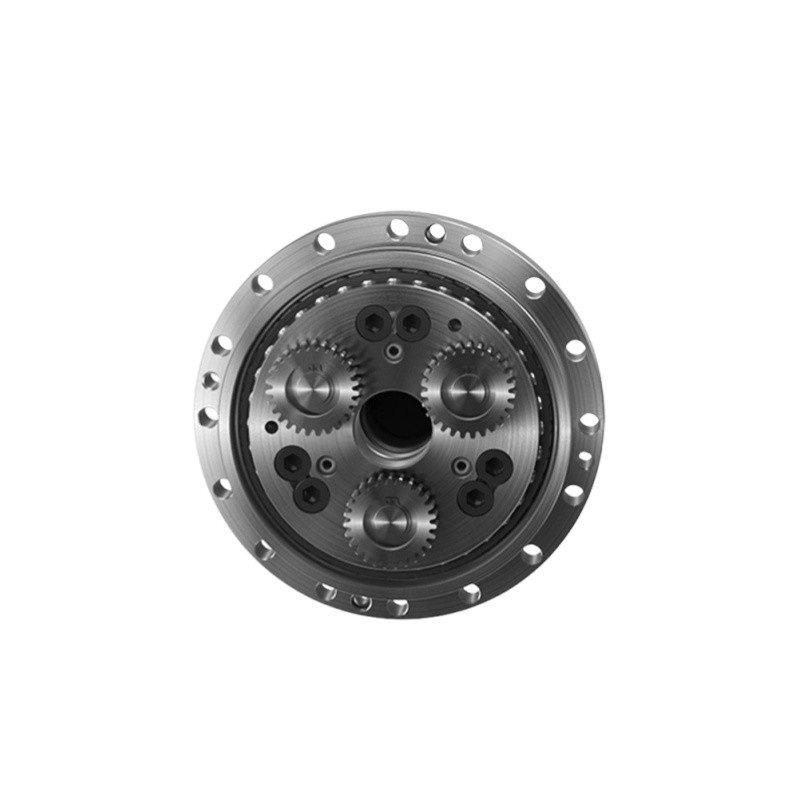

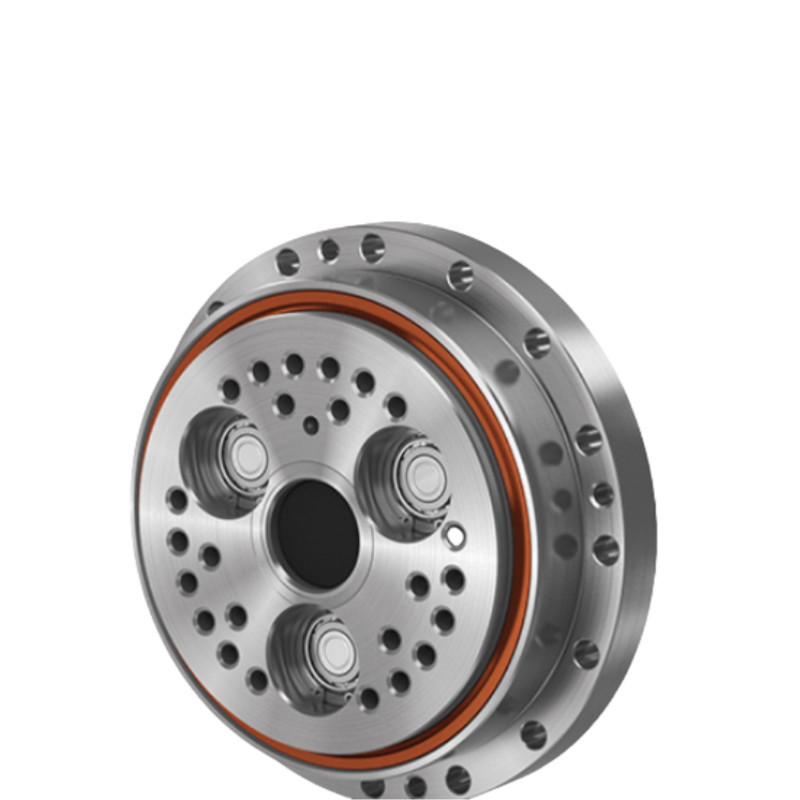

sono noti per la loro elevata precisione, dimensioni compatte e eccellenti capacità di trasmissione della coppia.
Il riduttore RV è utilizzato per le tre articolazioni della gamba, della vita e del gomito del robot con una grande coppia, e il robot industriale con un grande carico utilizza RV per il primo, il secondo e il terzo asse.
Considerazioni di selezione per i riduttori RV della serie N
Requisiti di coppia e velocità:
Selezionare il rapporto di riduzione appropriato in base alla coppia di uscita e alla velocità di uscita richieste.
Limiti di dimensioni e peso:
Assicurare la compatibilità con i limiti di spazio e il peso complessivo del sistema.
Fattori ambientali:
Considerate le condizioni di funzionamento, quali la temperatura, l'umidità e la resistenza agli urti.
Accuratezza e ripetibilità:
Valutare la capacità del cambio di mantenere un controllo preciso del movimento e una reazione minima per lunghi periodi.
Specificità
Tabella dei parametri della serie RV-N
| Modello | Rapporto standard | Torsione nominale | Velocità di uscita nominale | Vita del progetto | Accelerazione ammissibile/ coppia di decelerazione |
Max. momentanea ammissibile coppia |
Risposta negativa | Perdita di movimento | Torsione di piegatura ammissibile | Max. momentanea ammissibile coppia di piegatura |
Carico radiale ammissibile | Peso. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min.) | (arc.min.) | (Nm) | (Nm) | (N) | (Kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Attributi chiave
| Attributi chiave degli ingranaggi di riduzione per veicoli a motore della serie N | |||
| Prodotto | Reduttore RV a pozzo cavo | ||
|
Materiale
|
Acciaio, alluminio | ||
|
Rigidità torsionale
|
421 a 24500 Nm/arc.min. | ||
| Velocità di uscita nominale | 15 giri/min | ||
|
Risposta negativa
|
Max. 1 arc.min. |
||
|
Torsione massima accettabile momentanea
|
1225 a 24500 Nm | ||
|
Modello
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Peso
|
3da 0,8 a 57,2 kg | ||
| Vita del progetto | 6000 ore | ||
| Applicazione | Robotica, lavorazione CNC, sistemi di produzione automatizzati | ||
| Caratteristica | Capacità di coppia elevata, minima reazione, prestazioni durevoli | ||
| Garanzia | 1 anno | ||
Applicazione
