Acciaio di alluminio Piccolo riduttore di velocità cicloidale

riduttore di velocità cicloidale in alluminio

Reduttore di velocità cicloidale industriale

riduttore di cambio cicloidale

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

RV - C

Contattaci

Chiedi un preventivo

Acciaio di alluminio Piccolo riduttore di velocità cicloidale

Dettagli del prodotto

Prodotto:

Reduttore RV a pozzo vuoto serie C

Materiale:

d'acciaio, di alluminio

Rigidità torsionale:

421 a 24500 Nm/arc.min.

Perdita di movimento:

Max. 1 arc.min.

velocità di uscita:

Da 5 a 60 giri/min

Torsione massima consentita momentanea:

da 1372 a 78400 Nm

Velocità di rotazione massima di uscita ammissibile:

80 giri/min

Modello:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Peso:

4.6 a 154 kg

Colore:

Fabbricazione

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Compatto riduttore di velocità del veicolo RV con ingranaggio robotico

Ottieni il miglior prezzo

RV-C Flanged Robot Speed Reducer Gearhead Flusso vuoto

Ottieni il miglior prezzo

Riduzione a fianco con testa di ingranaggio armonica RV Gear Reducer Serie solida

Ottieni il miglior prezzo

RV-E Flanged Planetary Wheel Drive Reducing Gearbox Basso controvalore

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Riducibile per veicoli a motore della serie C per la robotica

Il riduttore RV è un nuovo meccanismo di trasmissione sviluppato a partire dalla tradizionale scatola di cambio cicloide e dalla scatola di cambio planetaria.precisione stabile e elevata efficienzaLa potenza del servomotore del robot industriale è trasmessa attraverso la scatola di cambio dell'albero di ingresso del riduttore,in modo che il grande ingranaggio dell'albero di uscita sia collegato per raggiungere lo scopo della decelerazioneIl rapporto di trasmissione delle marce grandi e piccole è anche il rapporto di trasmissione.

Caratteristiche chiave

Costruzione di pozzi vuoti
Risposta negativa inferiore a 1 arc.min.
Perdita di movimento inferiore a 1 arc.min.

Specciaziones

	Specificità	Torsione di uscita kgf-m(Nm)
	10	10(98)
	27	27(265)
	50	50(490)
	100	100(980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Tabella dei parametri della serie RV-C

Modello	Rigidità torsionale Nm/arc.min.	Dimensione ((mm)		Torsione di piegatura ammissibile (Nm)	Carico di spinta ammissibile (N)	rigidità torsionale	Risposta negativa/mozione respinta
Modello	Rigidità torsionale Nm/arc.min.	a)	b	Torsione di piegatura ammissibile (Nm)	Carico di spinta ammissibile (N)	Nm/arc.min.	arc.min	Determinazione della velocità di rotazione (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		± 7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		± 58,8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

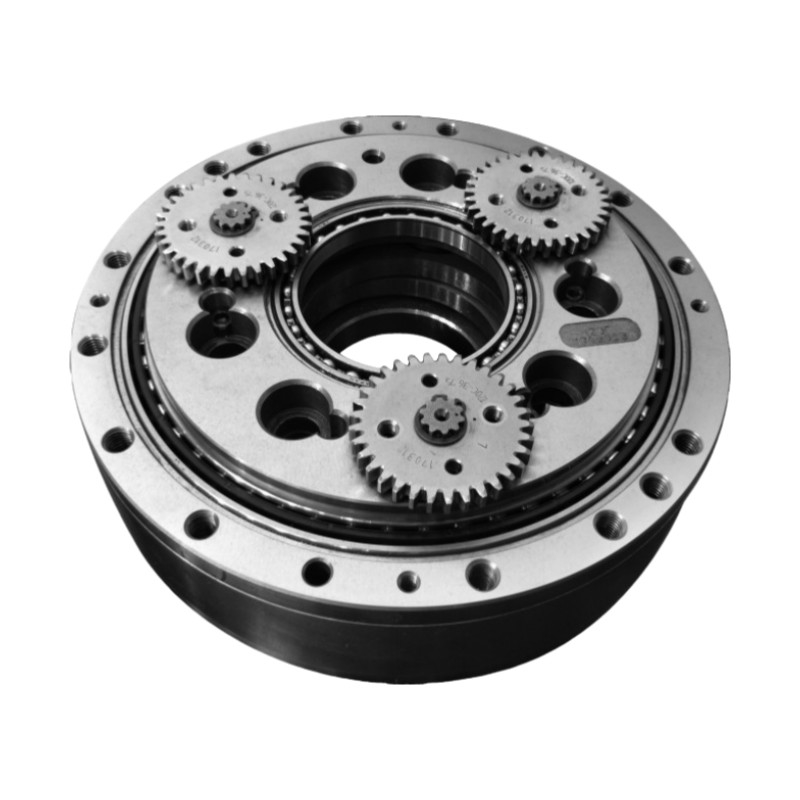

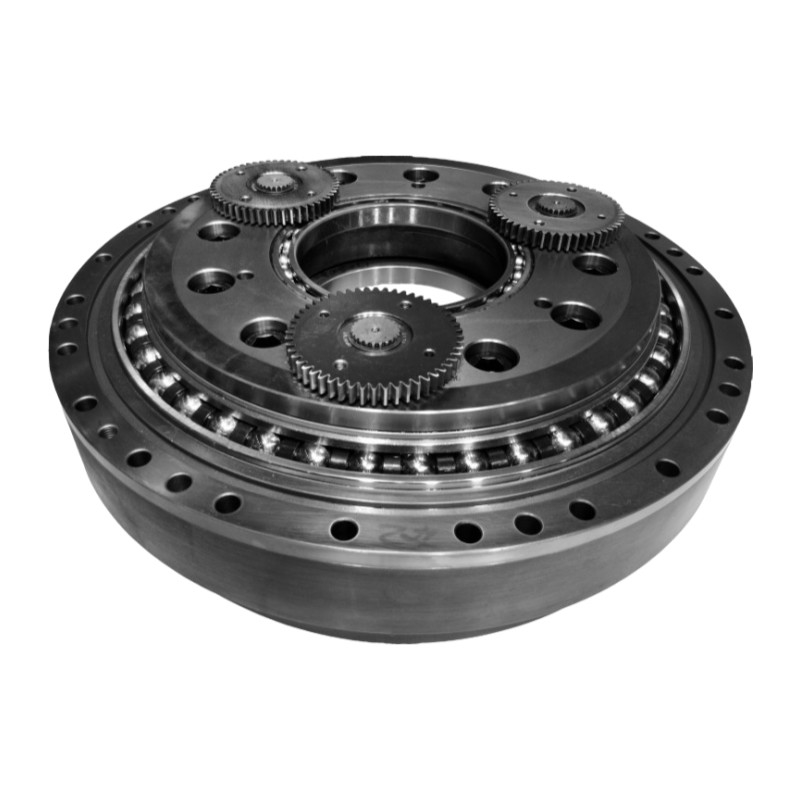

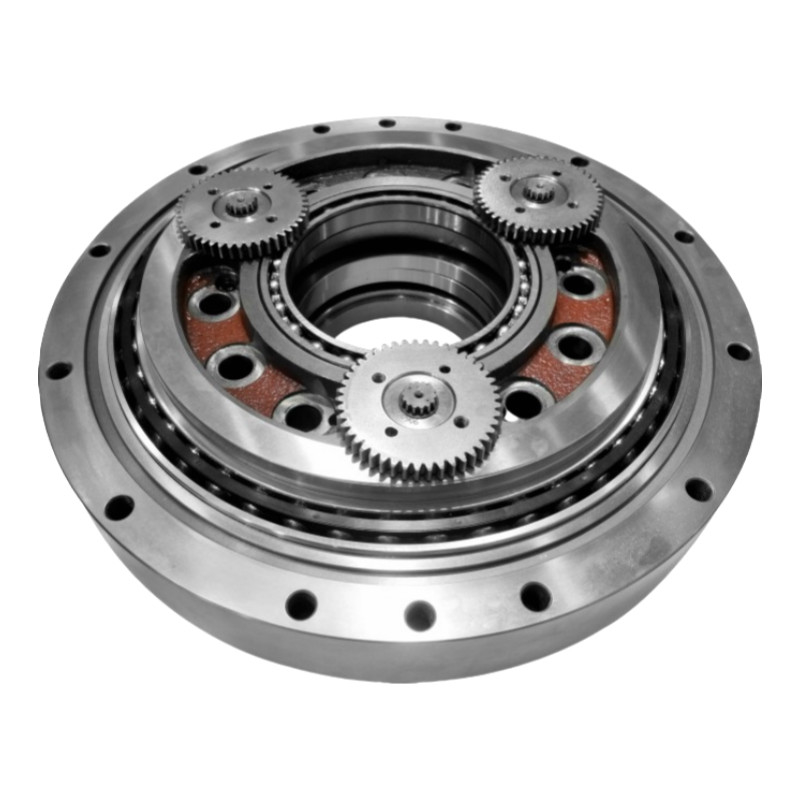

Immagini dettagliate

Attributi chiave del riduttore RV a pozzo di serie C
Prodotto	Reduttore RV a pozzo cavo
Materiale	Acciaio, alluminio
Rigidità torsionale	421 a 24500 Nm/arc.min.
Velocità di uscita (r/min)	Da 5 a 60 anni
Risposta negativa	Max. 1 arc.min.
Torsione massima accettabile momentanea	Da 1372 a 78400 Nm
Velocità di rotazione massima di uscita ammissibile	80 giri/min
Modello	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Peso	4.6 a 154 kg
Garanzia	1 anno

Applicazione

Strumento per la macchina multi-tasking
Stacker Crane
Centri di lavorazione a doppia colonna
Tavola a trunnion
