Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
RV - F

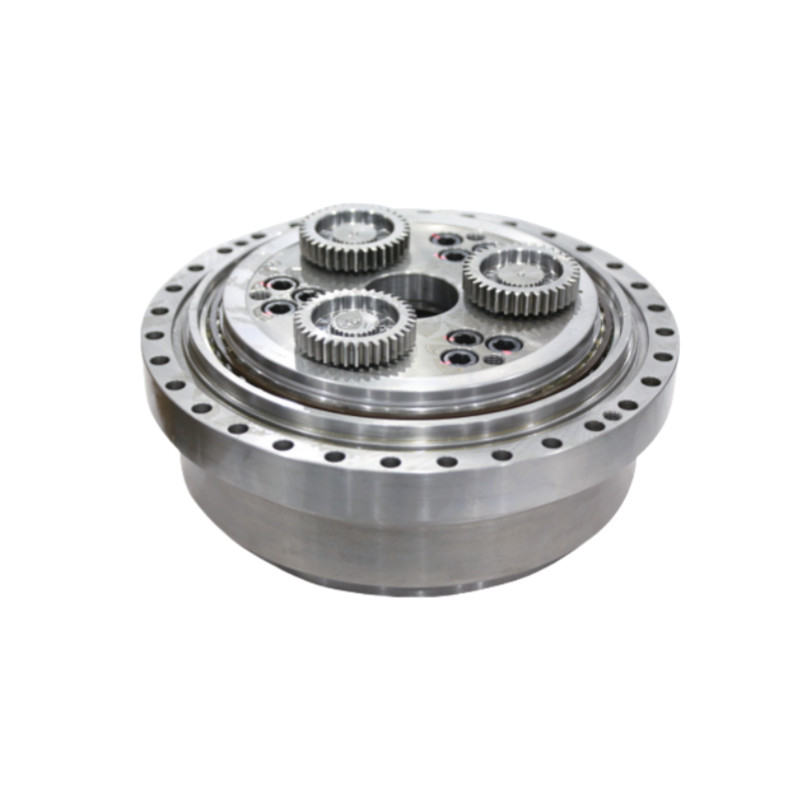

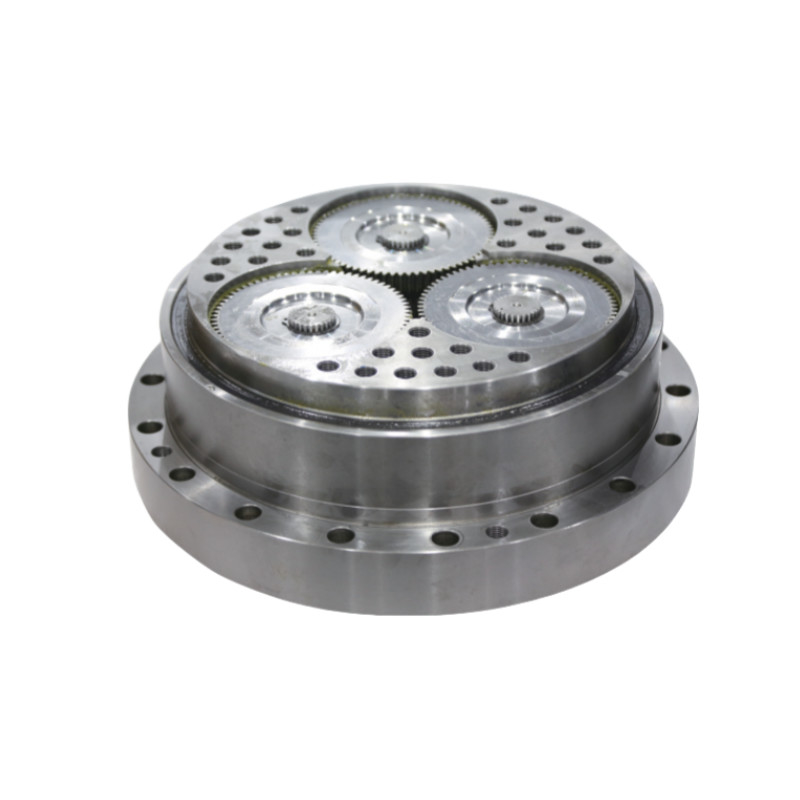

Un riduttore a vettore rotante (RV) è un tipo di riduttore di velocità che costituisce il componente principale della maggior parte dei robot avanzati.maggiore efficienza ed è di dimensioni minori.
Lo scopo principale dei riduttori RV è di rendere la vernice abbastanza sottile da spruzzare attraverso una pistola, oltre a fornire livellamento della vernice e adesione.Sono costituiti da una combinazione o miscela di diversi solventi.
Caratteristiche chiave
1. Disegno compatto: i riduttori RV sono noti per la loro compattezza, che li rende adatti per applicazioni in cui lo spazio è limitato.
2. Rapporto di riduzione delle marce elevate: offrono rapporti di riduzione delle marce elevati in un pacchetto relativamente piccolo, fornendo un controllo preciso e un'elevata coppia di uscita.
3. Zero backlash: una delle caratteristiche chiave dei riduttori RV è il loro funzionamento a zero backlash, che garantisce un posizionamento accurato e una trasmissione di movimento fluida.
4. Alta precisione: i riduttori RV offrono un'elevata precisione e ripetibilità, rendendoli adatti ad applicazioni che richiedono un controllo preciso del movimento.
Specciaziones
Tabella dei parametri della serie RV - F
| Velocità di uscita ((r/min) | 15 | Rigidità flessibile (valore di riferimento) | Torsione flessibile ammissibile | Max. momentanea ammissibile coppia di flessione |
Accelerazione ammissibile/ coppia di decelerazione |
Max. momentanea ammissibile coppia |
Errore di trasmissione angolare | Risposta negativa | Reazione contro gli ingranaggi | Rigidità torsionale (valore di riferimento) | Carico di spinta ammissibile | ||
| Modello | Rapporto di riduzione di un'unica unità riduttrice | Torsione di uscita | Potenza di ingresso | ||||||||||
| Nm ((kgf-m) | kW | Nm/arc.min. (kgf-m/arc.min.) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Max.Arc.min. | Max.Arc.min. | Max.Arc.min. | Nm/arc.min. (kgf-m/arc.min.) | N (kgf) | ||
| BX550F | 40 | 5390 | 11.3 | 9100 (928) |
10780 (1100) |
21560 (2200) |
13475 (1375) |
26950 (2750) |
1 | 1 | 1 | 1666 (170) |
31360 (3200) |
| BX700F | 200.33 | 6860 | 14.4 | 12700 (1296) |
15000 (1530) |
30000 (3061) |
17150 (1750) |
34300 (3500) |
1 | 1 | 1 | 2120 (216) |
44000 (4489) |
| 250.6 | |||||||||||||
| Caratteristiche chiave del riduttore RV serie F | |||
| Prodotto | Riduttore RV ad alta precisione | ||
|
Materiale
|
Acciaio, alluminio | ||
|
Torsione di uscita
|
5390 a 6860 Nm | ||
| velocità di uscita | 15 giri/min | ||
|
Risposta negativa
|
Max. 1 arc.min. |
||
|
Torsione massima accettabile momentanea
|
da 26950 a 34300 Nm | ||
|
Perdita di movimento
|
Max. 1 arc.min. | ||
|
Modello
|
BX550F, BX700F |
||
| Colore | Fabbricazione a partire da: | ||
| Garanzia | 1 anno | ||
Applicazione
