Name: Riduttore di marcia cicloidale ad alta coppia Gearbox RV per robotica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

Casa. > prodotti > Riduttore RV >

Riduttore di marcia cicloidale ad alta coppia Gearbox RV per robotica

Riduttore di marcia cicloidale ad alta coppia

Robotica riduttore di ingranaggi cicloidali

Casella di cambio del riduttore di rimorchio cicloidale

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

RV - E

Contattaci

Chiedi un preventivo

Riduttore di marcia cicloidale ad alta coppia Gearbox RV per robotica

Dettagli del prodotto

Prodotto:

Reduttore RV serie E a fusoliera

Materiale:

d'acciaio, di alluminio

Rigidità torsionale:

372 a 7448 Nm/arc.min.

Coppia di torsione stimata:

Da 167 a 4410 Nm

Torsione di uscita:

Da 17 a 450 Nm

Perdita di movimento:

Max. 1 arc.min.

Velocità di uscita nominale:

15 giri/min

Modello:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Peso:

4da 0,7 a 66,4 kg

Colore:

Fabbricazione

La vita progettata:

6000 ore

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Compatto riduttore di velocità del veicolo RV con ingranaggio robotico

Ottieni il miglior prezzo

RV-C Flanged Robot Speed Reducer Gearhead Flusso vuoto

Ottieni il miglior prezzo

Riduzione a fianco con testa di ingranaggio armonica RV Gear Reducer Serie solida

Ottieni il miglior prezzo

RV-E Flanged Planetary Wheel Drive Reducing Gearbox Basso controvalore

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Riduttore RV

spesso indicato semplicemente come ingranaggio RV, è un tipo di cambio di precisione molto apprezzato per la sua elevata capacità di coppia, minima reazione e robustezza.Macchine e apparecchi per il controllo numerico, e altre applicazioni ad alta precisione.

Operazione

Rotazionel'albero di ingresso ruota, causando il movimento del disco cicloidale.
Impegnomentre il disco cicloidale ruota, si collega con i perni e i rulli, disposti in posizione fissa rispetto al disco.
RiduzioneIl movimento unico del disco cicloidale si traduce in una velocità ridotta e una coppia aumentata sull'albero di uscita.

Specciaziones di RV-E

	Specificità	Torsione di uscita kgf-m(Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Tabella dei parametri della serie RV - E

Modello	Rigidità torsionale	Dimensione ((mm)		Torsione nominale (T0)	Velocità di uscita nominale (N0)	rigidità torsionale	Perdita di movimento		Risposta negativa	Torsione di piegatura ammissibile (Nm)	Carico di spinta ammissibile (N)	Peso (kg)
Modello	Nm/arc.min.	a)	b	Torsione nominale (T0)	Velocità di uscita nominale (N0)	Nm/arc.min.	arc.min	Determinazione della velocità di rotazione (Nm)	Arco.min.	Torsione di piegatura ammissibile (Nm)	Carico di spinta ammissibile (N)	Peso (kg)
BX20E	372	20.1	113.3	167Nm	15 giri/min	49	MAX1	± 500	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Caratteristiche chiave del riduttore RV a fusoliera solida della serie E
Prodotto	Riduttore RV a fusoliera solida
Materiale	Acciaio, alluminio
Rapporto standard	Da 57 a 160
Torsione di uscita	Da 17 a 450 Nm
Rigidità torsionale	372 a 7448 Nm/arc.min.
Torsione nominale	Da 167 a 4410 Nm
Risposta negativa	Max. 1 arc.min.
Torsione massima accettabile momentanea	da 833 a 22050 Nm
Velocità di uscita nominale	15 giri/min
Modello	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Peso	4da 0,7 a 66,4 kg
Vita del progetto	6000 ore
Garanzia	1 anno

Applicazione

Azionamenti verticali dell'albero articolato del robot
SCARA, Pick & Place
Indicatore della testa della macchina
Macchine e apparecchi per il controllo numerico

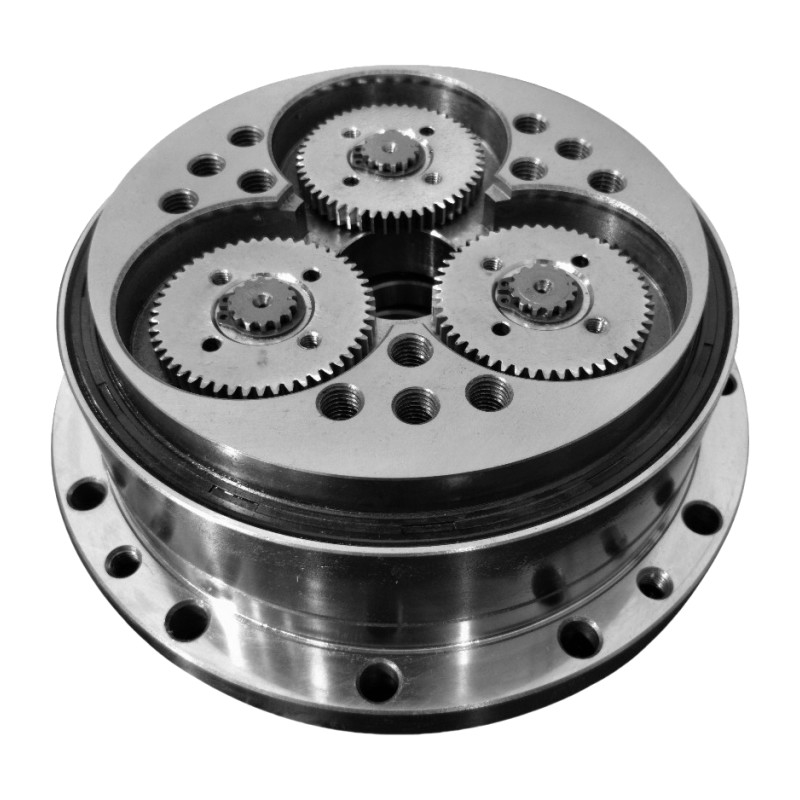

Riduttore di marcia cicloidale ad alta coppia Gearbox RV per robotica 2
