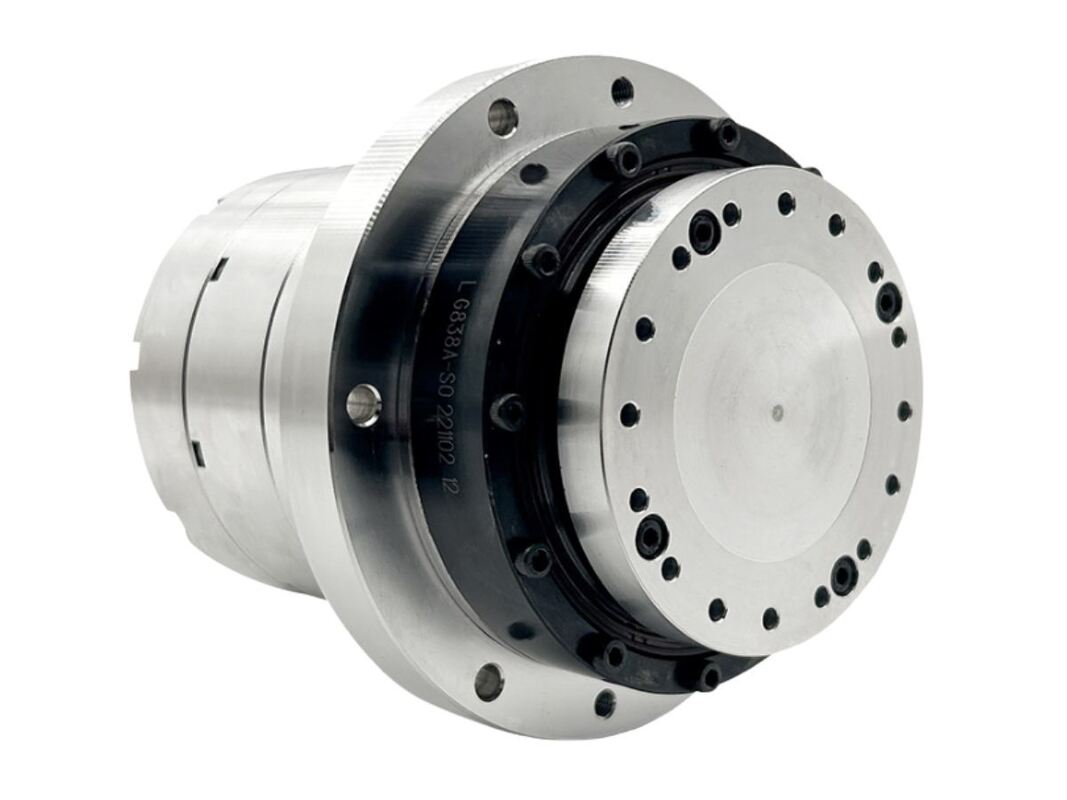

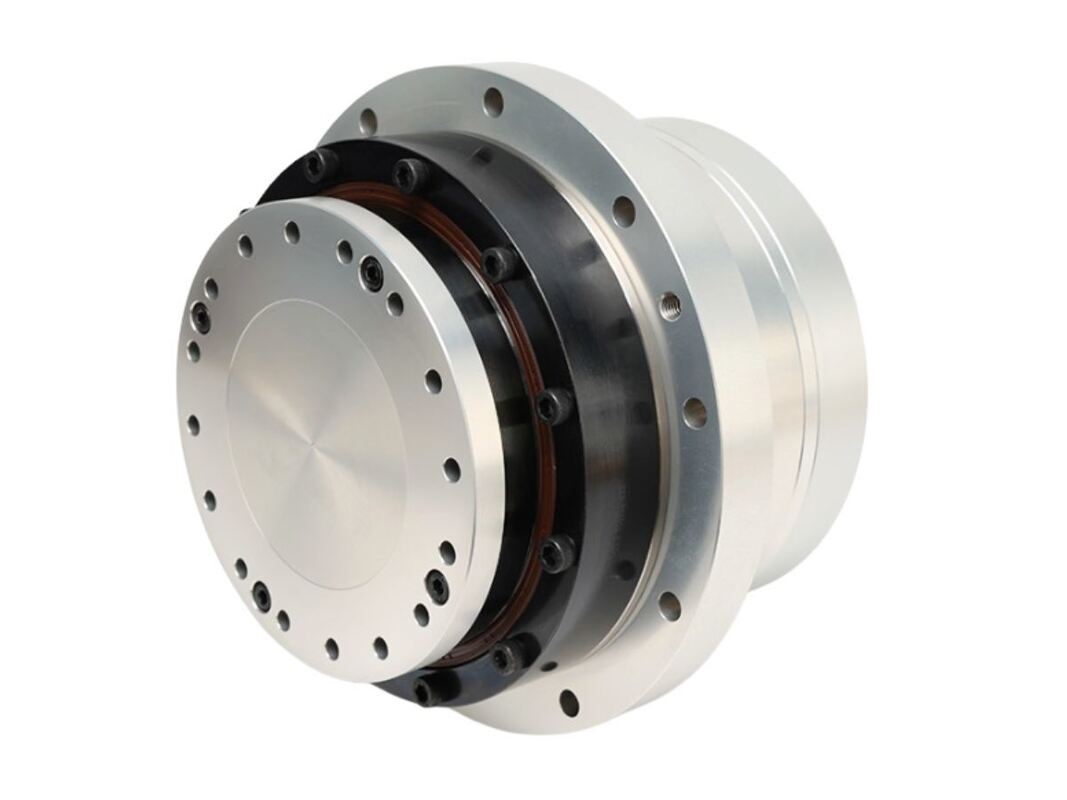

Attuatore rotante servoarmonico a flangia integrata

Attuatore rotante servoarmonico con flangia integrata

L'attuatore rotante servoarmonico standard HASF Solid comprende i modelli di trasmissione armonica 11, 14, 17, 20 e 25, offrendo una gamma di coppia nominale tra 4 N·m e 133 N·m. È dotato di un encoder assoluto multigiro che utilizza il protocollo Tamagawa, con una risoluzione di 23 bit per i giri singoli e 16 bit per i multigiri. Questo modello specifico migliora il design solido HASF standard incorporando una flangia integrata, che facilita l'installazione quando il montaggio diretto sulla faccia terminale non è pratico. La flangia migliora il supporto per i carichi assiali e radiali e rafforza la resistenza alle vibrazioni e agli impatti.

Caratteristiche dell'attuatore rotante servoarmonico

Configurazione robusta e affidabile
Il design della flangia a forma di disco garantisce fori per bulloni distanziati uniformemente per un'installazione affidabile a contatto con la faccia, favorendo una forte connessione tra il motore, la trasmissione armonica e le parti adiacenti.

Processo di installazione semplificato
Con il montaggio a contatto con la faccia, non è necessario un allineamento esatto dell'albero, il che accelera e semplifica l'assemblaggio del sistema.

Minori costi di calibrazione
Questa flangia funge da elemento guida per il modulo, riducendo significativamente la necessità di attività di allineamento e calibrazione durante l'assemblaggio.

Manutenzione e sostituzione semplici
I moduli possono essere facilmente staccati allentando i bulloni, consentendo un rapido accesso senza influire sui componenti vicini, facilitando così la manutenzione e riducendo al minimo i tempi di inattività.

Specifiche dell'attuatore rotante servoarmonico
