Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Tavolo rotativo a angolo retto cavo
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
L'adozione del corpo morbido progettato con un ingranaggio a busta a spirale superiore e il design ottimizzato della superficie dei denti di contatto rendono il carico uniforme e consentono un'elevata coppia di uscita.Quando si combina con il riduttore planetario, il rapporto di ingranaggio deve aumentare fino a raggiungere:50.
Componenti chiave
Piastra di base: La fondazione che sostiene l'intero assemblaggio e consente il montaggio su macchine.
Meccanismo rotativo: compresi gli ingranaggi o i motori che consentono la rotazione a 360 gradi del tavolo.
Fuoco vuoto: la sezione cava centrale che permette il passaggio di attrezzi, liquidi di raffreddamento o cablaggi.
Tavolo in alto: La superficie su cui sono posizionati i pezzi da lavorare, spesso dotati di fessure in T per la pinza.
Meccanismo di regolazione dell'angolo: consente un angolo preciso del tavolo per ottenere le posizioni di lavorazione desiderate.
Sistema di cuscinetti: fornisce una rotazione e una stabilità agevoli durante il funzionamento.
Sistema di controllo: può includere letture digitali o integrazione CNC per posizionamento e movimento precisi.
Hollow Center: consente un facile passaggio di utensili, pezzi da lavoro o liquidi di raffreddamento, migliorando la versatilità.
Capacità multiasse: consente la lavorazione o il posizionamento a più angolazioni, migliorando la flessibilità delle operazioni.
Cuscinetti di precisione: garantisce una rotazione regolare e accurata, riducendo al minimo il deflusso e migliorando la qualità dell'elaborazione.
Una costruzione robusta: costruito con materiali di alta qualità per durabilità e stabilità sotto carico.
Controllo della velocità regolabile: consente agli operatori di personalizzare le velocità di rotazione per soddisfare specifiche esigenze di lavorazione.
Progettazione delle slot in T: fornisce opzioni di fissaggio per fissare facilmente i pezzi da lavorare.
Integrazione con i sistemi CNC: Supporta l'automazione e la programmazione per compiti di lavorazione complessi.
Parametro di prestazione
| Parametro di prestazione HRG280Z | |||||||
| Supporto della piattaforma di uscita | Cuscinetti a rulli incrociati | Velocità di uscita ammissibile | 200 giri al minuto | Inerzia di rotazione | 361220x10-6 kg.m2 | ||
| Movimento di spostamento | 360° ((Rotation in qualsiasi angolo) | Accuratezza del posizionamento ripetitivo | ± 15 secondi di arco | Accuratezza del posizionamento | ≤ 30 secondi di arco | ||
| Motore corrispondente (dimensioni) | Servomotore da 750 a 1,5 kW Φ19-Φ70-Φ90-M5 |
Carico assiale ammissibile | 7000N | Lubrificazione | Grassi sintetici | ||
| Rapporto di riduzione | 20 | 30 | 50 | Carico radiale ammissibile | 3500N | temperatura di funzionamento | ¥-10°C~90°C |
| Torsione di uscita nominale | 120NM | Parallelismo della piattaforma di output | 00,02 mm | Vita di servizio | 20000h | ||
| Torsione massima di accelerazione | 216NM | Flusso della superficie della piattaforma di uscita | 0.01 mm | Livello di produzione | Protezione IP65 | ||
| Torsione di arresto di emergenza | 600NM | Flusso di eccircolo della piattaforma di uscita | 0.01 mm | Livello di rumore | ≤ 65 dB | ||

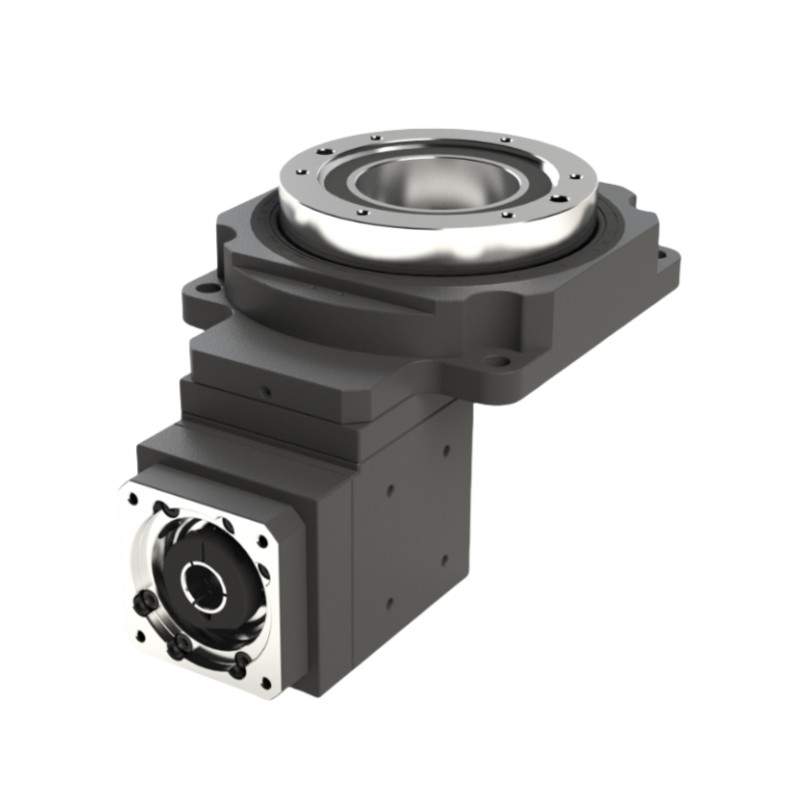

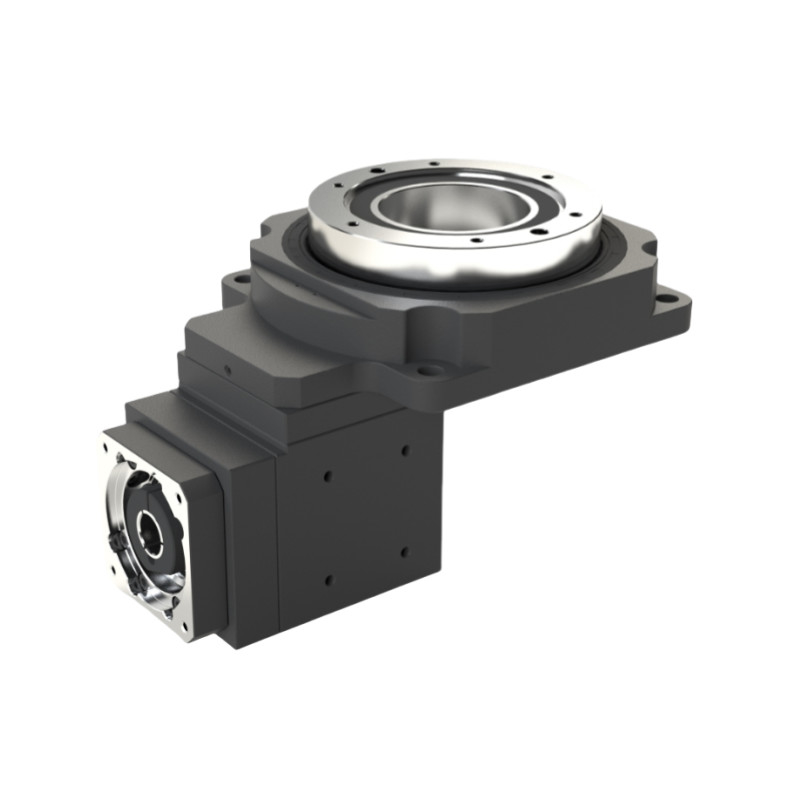

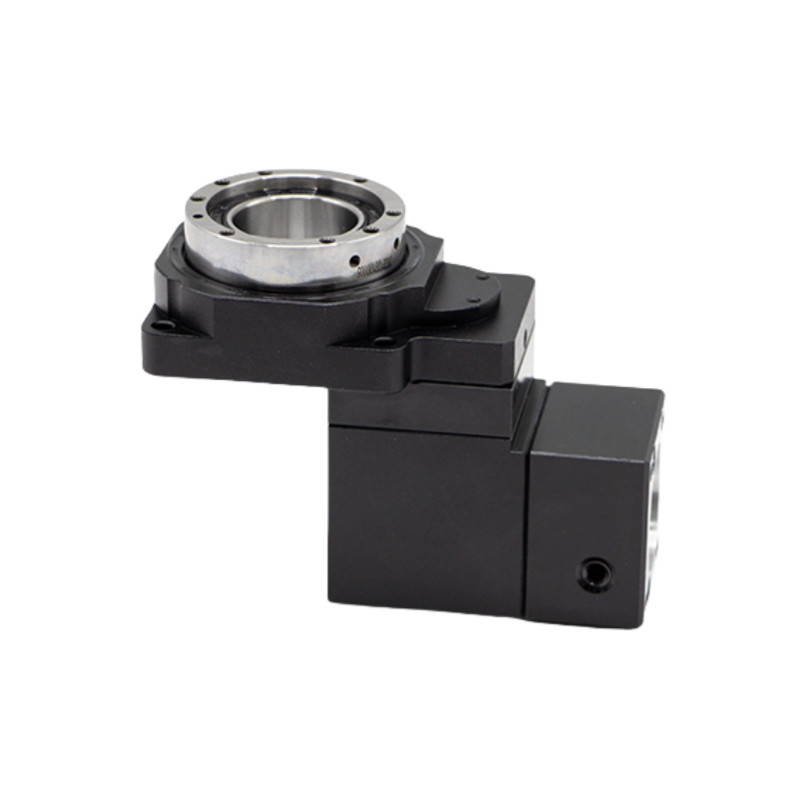

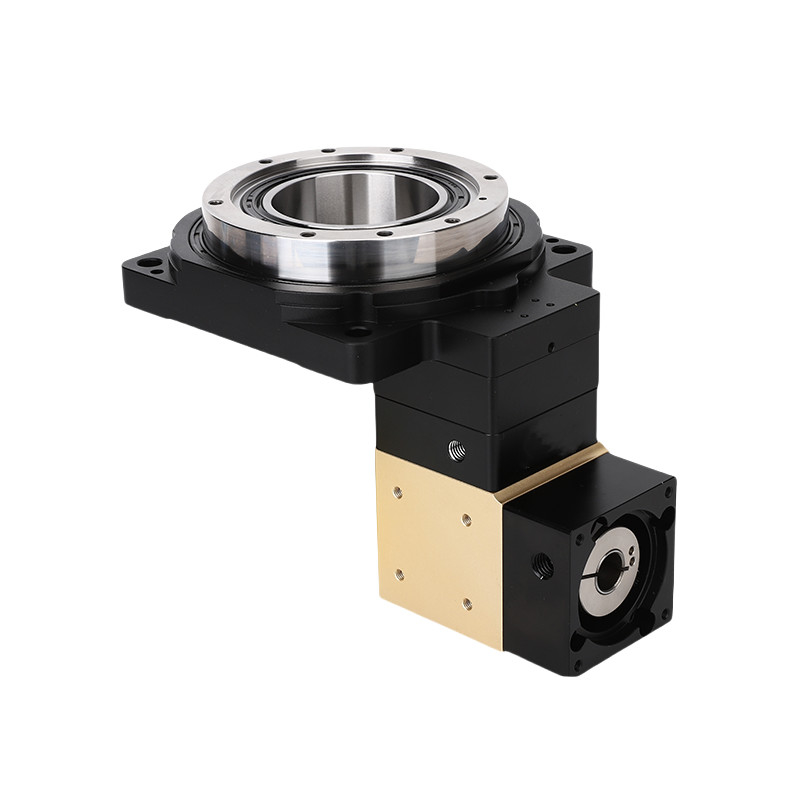

Immagini dettagliate
|
|
|
Disegni
Applicazioni della piattaforma rotabile cava
Fresatura CNC: consente una lavorazione precisa a più angolazioni senza riposizionare il pezzo.
Operazioni di assemblaggio: facilita l'assemblaggio di parti complesse consentendo un facile accesso da diverse angolazioni.
Ispezione: utilizzato nel controllo di qualità per la rotazione dei componenti per un controllo approfondito.
Sistemi automatizzatiSi integra con braccia robotizzate per compiti come saldatura o verniciatura.
