Tavola rotante di riduzione planetaria di carico pesante

	Modello	Modello	Modello	Rapporto
		Tavolo rotativo cavo	Reduttore planetario
	HRG110A	HRG110	HA060	5,7 10

Parametro di prestazione

HRG110A-05
Supporto della piattaforma di uscita	Cuscinetti a rulli incrociati			Velocità di uscita ammissibile	200 giri al minuto	Inerzia di rotazione	1483x10-6 kg.m2
Movimento di spostamento	360° ((Rotation in qualsiasi angolo)			Accuratezza del posizionamento ripetitivo	± 15 secondi di arco	Accuratezza del posizionamento	≤ 30 secondi di arco
Motore corrispondente (dimensioni)	Servomotore da 200 a 400 W Φ14-Φ50-Φ70-M4			Carico assiale ammissibile	2000N	Lubrificazione	Grassi sintetici
Rapporto di riduzione	25	35	50	Carico radiale ammissibile	1200N	temperatura di funzionamento	¥-10°C~90°C
Torsione di uscita nominale	35NM			Parallelismo della piattaforma di output	00,02 mm	Vita di servizio	20000h
Torsione massima di accelerazione	70NM			Flusso della superficie della piattaforma di uscita	0.01 mm	Livello di produzione	Protezione IP65
Torsione di arresto di emergenza	105NM			Flusso di eccircolo della piattaforma di uscita	0.01 mm	Livello di rumore	≤ 65 dB

HRG110A-10
Supporto della piattaforma di uscita	Cuscinetti a rulli incrociati		Velocità di uscita ammissibile	200 giri al minuto	Inerzia di rotazione	1483x10-6 kg.m2
Movimento di spostamento	360° ((Rotation in qualsiasi angolo)		Accuratezza del posizionamento ripetitivo	± 15 secondi di arco	Accuratezza del posizionamento	≤ 30 secondi di arco
Motore corrispondente (dimensioni)	Servomotore da 200 a 400 W Φ14-Φ50-Φ70-M4		Carico assiale ammissibile	2000N	Lubrificazione	Grassi sintetici
Rapporto di riduzione	70	100	Carico radiale ammissibile	1200N	temperatura di funzionamento	¥-10°C~90°C
Torsione di uscita nominale	35NM		Parallelismo della piattaforma di output	00,02 mm	Vita di servizio	20000h
Torsione massima di accelerazione	70NM		Flusso della superficie della piattaforma di uscita	0.01 mm	Livello di produzione	Protezione IP65
Torsione di arresto di emergenza	105NM		Flusso di eccircolo della piattaforma di uscita	0.01 mm	Livello di rumore	≤ 65 dB

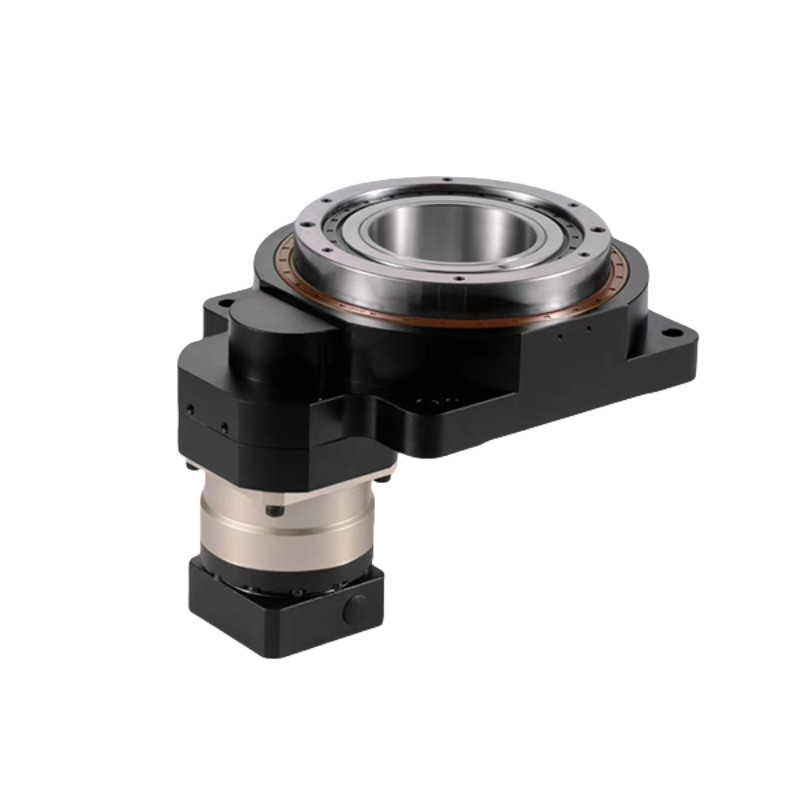

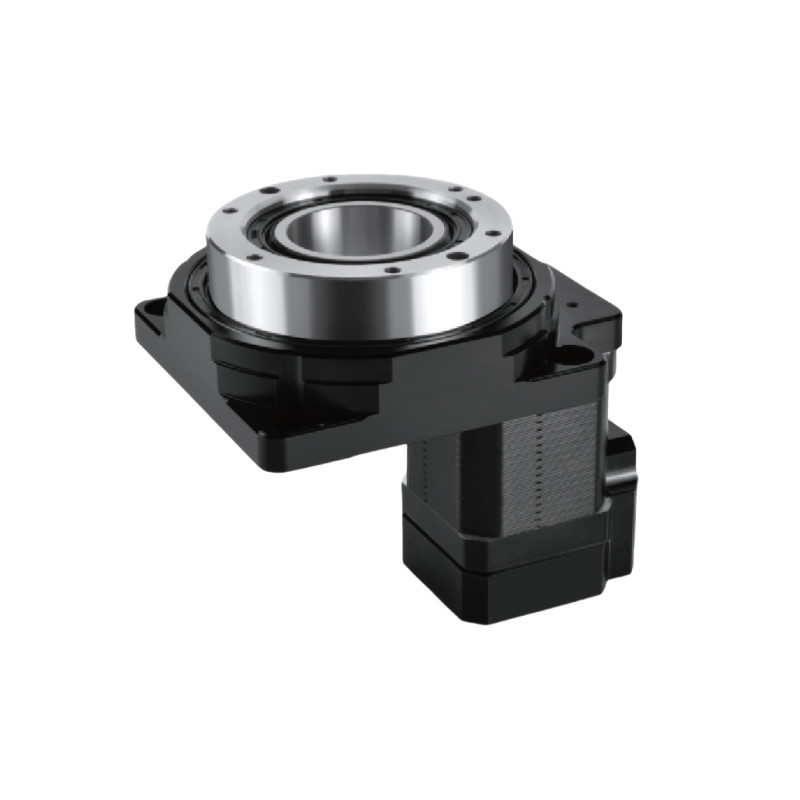

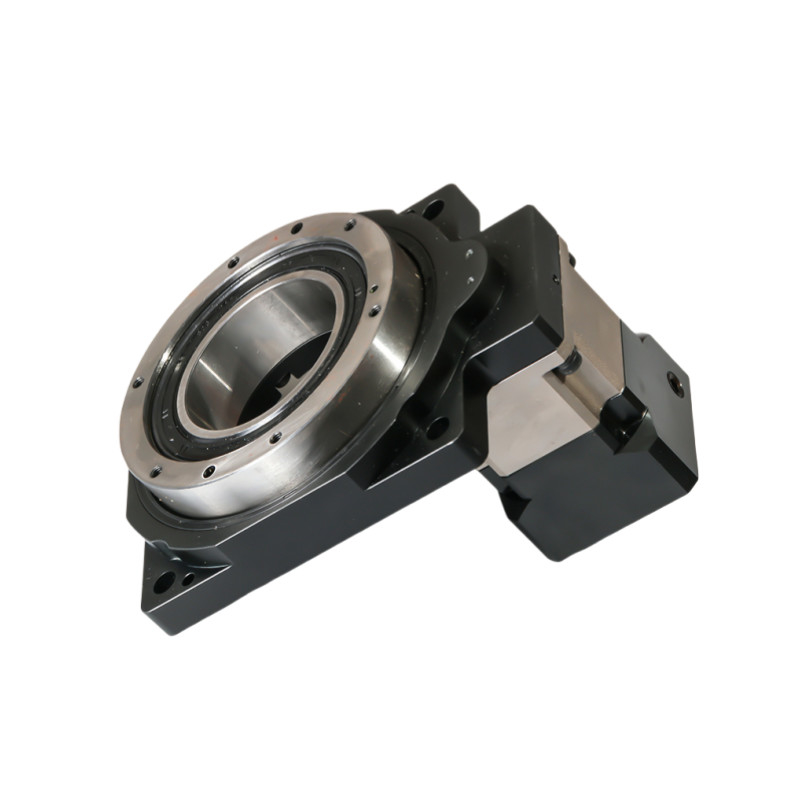

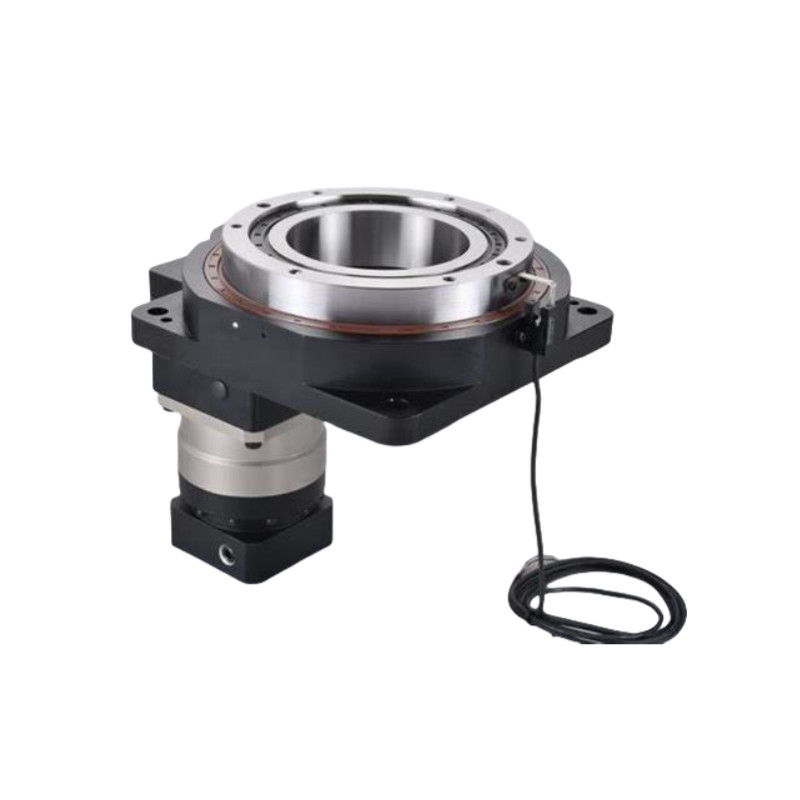

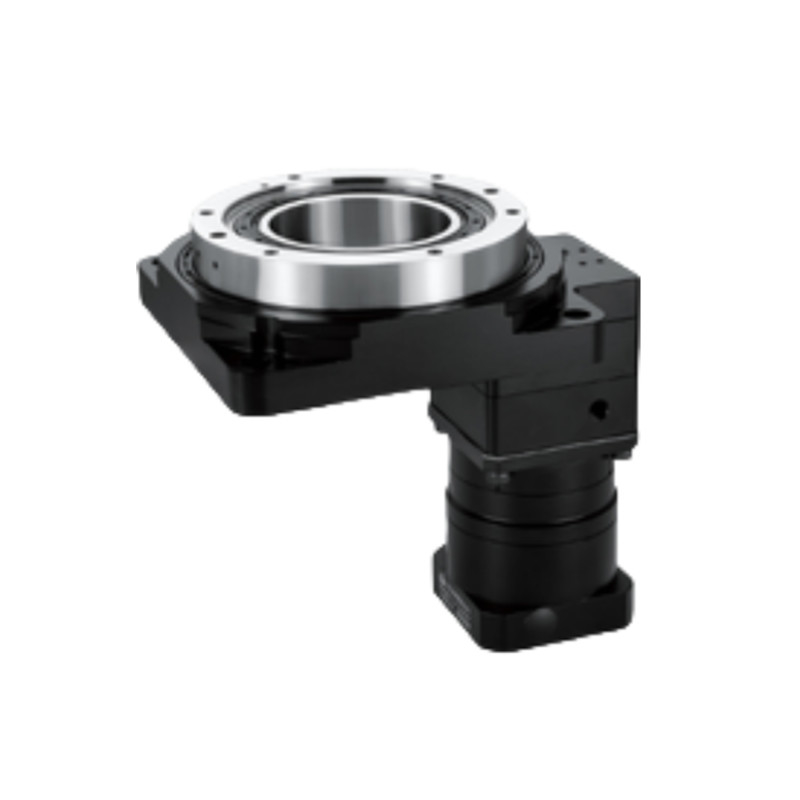

Immagini dettagliate

Disegni

Applicazioni della piattaforma rotabile cava

Robotica:

Utilizzato in braccia e manipolatori robotici per posizionamento e movimento precisi nei compiti di assemblaggio e nella movimentazione dei materiali.

Sistemi di automazione:

Integrato in linee di produzione automatizzate per compiti quali la selezione, l'imballaggio e la palettizzazione, dove un movimento di rotazione accurato è essenziale.

Macchine per la lavorazione CNC:

Utilizzato nelle macchine CNC per la rotazione precisa dei pezzi da lavorare durante le operazioni di fresatura, perforazione e tornitura.

Apparecchiature mediche:

Utilizzato in dispositivi medici come sistemi di imaging, robot chirurgici e automazione di laboratorio per posizionamento e movimento accurati.

Aerospaziale e difesa:

Applicato in simulatori di volo, sistemi radar e UAV per un orientamento e una stabilizzazione precisi.

Servizi di telecomunicazione:

Utilizzato nei sistemi di posizionamento delle antenne per garantire un allineamento accurato per una trasmissione ottimale del segnale.

Prova e misurazione:

integrato in apparecchiature di prova per la rotazione di campioni o componenti per valutare le prestazioni in varie condizioni.

Intrattenimento e mezzi di comunicazione:

Utilizzato in apparecchiature fotografiche e sistemi di illuminazione per un movimento regolare e controllato nella produzione cinematografica e negli eventi dal vivo.

Apparecchiature industriali:

Applicato nei trasportatori e nei sistemi di smistamento in cui è necessario un movimento di rotazione per una gestione efficiente dei materiali.

Ricerca e sviluppo:

Utilizzato nei laboratori e nelle strutture di ricerca per installazioni sperimentali che richiedono regolazioni angolari precise.
