Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Macchina integrata planetaria cava della serie HRG

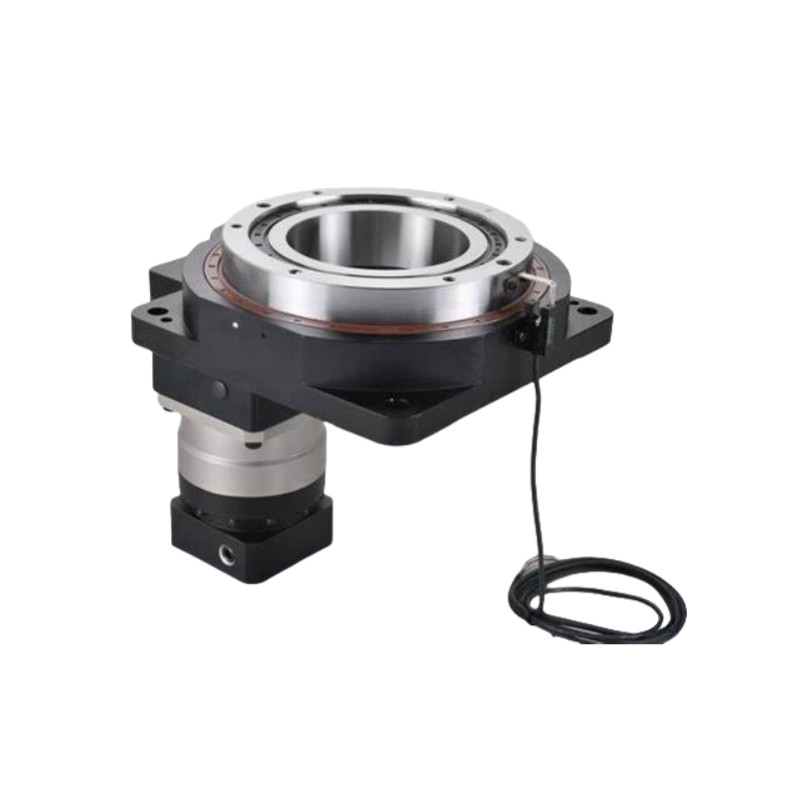

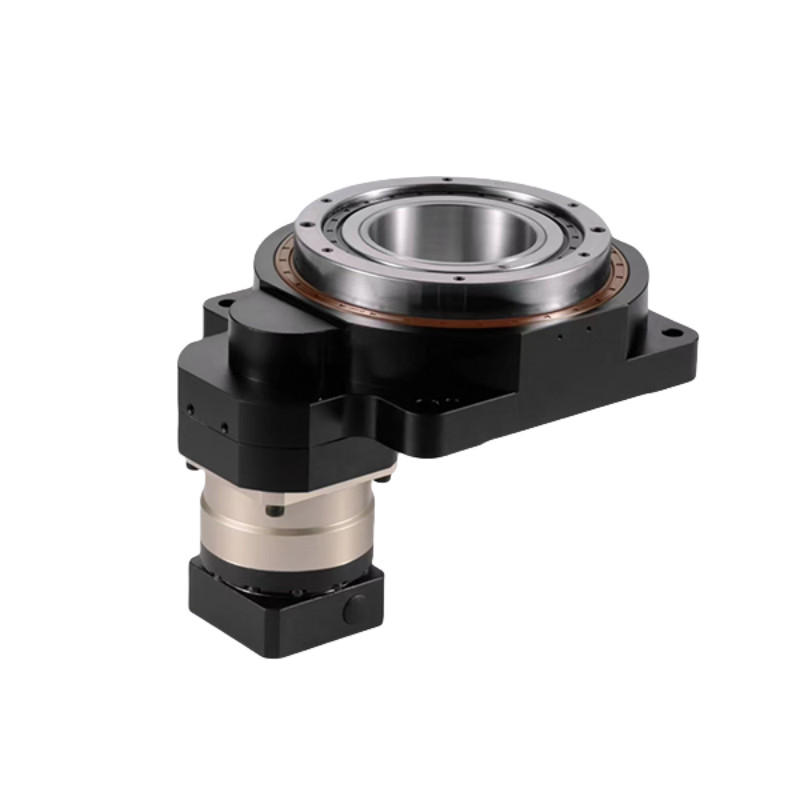

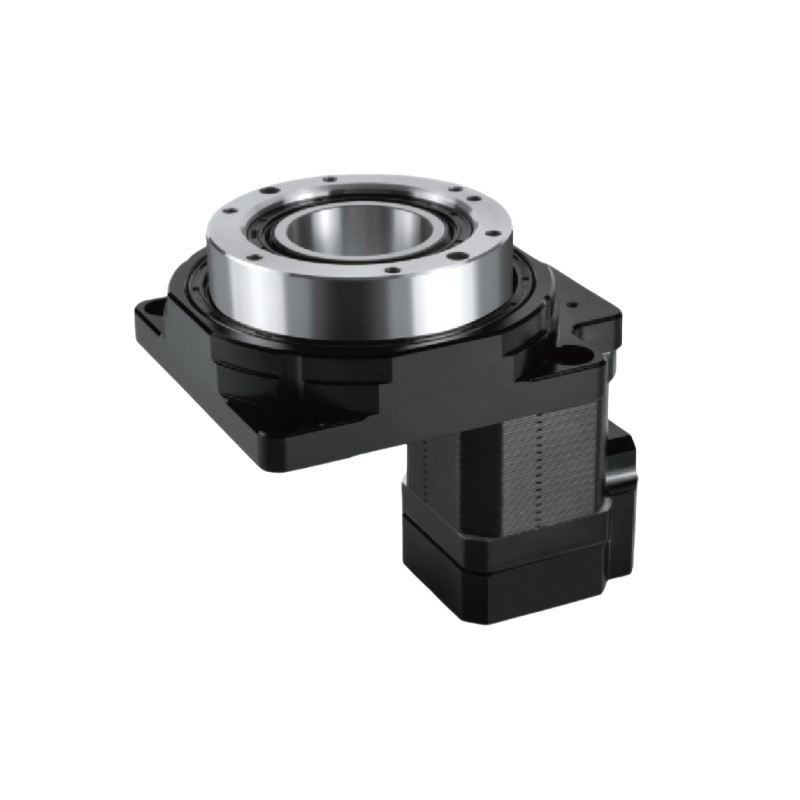

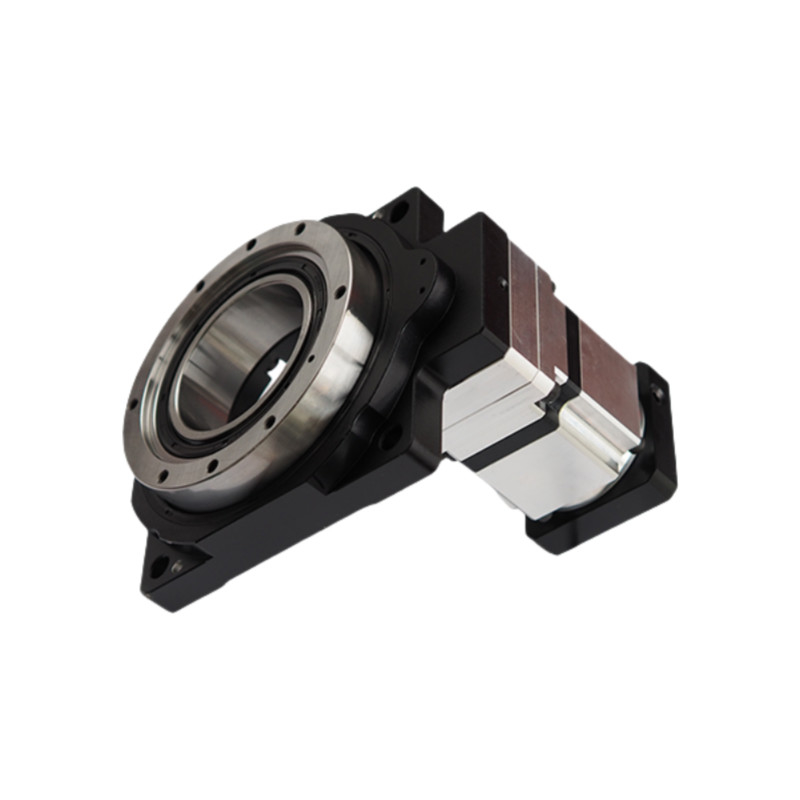

Il tavolo rotativo integrato planetario cavo è un equipaggiamento specializzato utilizzato in varie applicazioni, in particolare in robotica, automazione e lavorazione di precisione.In genere presenta una struttura cava che consente l'inoltro di cavi, fluidi o altri materiali attraverso il centro, che aiuta a mantenere lo spazio di lavoro organizzato e libero da intricci.
Alta precisione
Raggiunge una precisione di posizionamento ripetuta inferiore a 5 secondi di arco, garantendo prestazioni affidabili in applicazioni impegnative.
Alta rigidità
Sostenuta da cuscinetti a rulli incrociati di precisione, la piattaforma può resistere a forti forze radiali, assiali e di ribaltamento, fornendo oltre dieci volte la rigidità dei cuscinetti tradizionali.
Compatibilità flessibile del motore
Facile da configurare per accogliere motori di varie marche e tipi, inclusi servomotori e motori passo a passo, attraverso flange e alberi di ingresso personalizzabili.
Sistema di ingranaggi planetari
Ciò consente un movimento liscio e preciso e una maggiore coppia di uscita riducendo al minimo le reazioni.
Disegno vuoto
Il centro cavo può facilitare un facile accesso per i cablaggi o le tubazioni, rendendolo ideale per le applicazioni che richiedono una rotazione continua senza interruzioni.
 |
Modello | Modello | Modello | Rapporto |
| Tavolo rotativo cavo | Reduttore planetario | |||
|
HRG130A |
HRG130 | HA060 |
5,7 10 |
Parametro di prestazione
| HRG130A | ||||||||
| Supporto della piattaforma di uscita | Cuscinetti a rulli incrociati | Velocità di uscita ammissibile | 200 giri al minuto | Inerzia di rotazione | 2772x10-6 kg.m2 | |||
| Movimento di spostamento | 360° ((Rotation in qualsiasi angolo) | Accuratezza del posizionamento ripetitivo | ± 15 secondi di arco | Accuratezza del posizionamento | ≤ 30 secondi di arco | |||
| Motore corrispondente (dimensioni) | Servomotore da 200 a 400 W Φ14-Φ50-Φ70-M4 |
Carico assiale ammissibile | 2000N | Lubrificazione | Grassi sintetici | |||
| Rapporto di riduzione | 30 | 50 | 70 | 100 | Carico radiale ammissibile | 1200N | temperatura di funzionamento | -10°C~90°C |
| Torsione di uscita nominale | 43NM | 34NM | Parallelismo della piattaforma di output | 00,02 mm | Vita di servizio | 20000h | ||
| Torsione massima di accelerazione | 77.4NM | 61.2NM | Flusso della superficie della piattaforma di uscita | 0.01 mm | Livello di produzione | Protezione IP65 | ||
| Torsione di arresto di emergenza | 129NM | 102NM | Flusso di eccircolo della piattaforma di uscita | 0.01 mm | Livello di rumore | ≤ 65 dB | ||
Immagini dettagliate
|
|
|
|
Disegni
Applicazioni della piattaforma rotabile cava
Robotica:Per posizionamento e rotazione precisi in braccia robotizzate e piattaforme mobili.
Macchine per la lavorazione CNC:Per facilitare movimenti di rotazione ad alta precisione nei centri di fresatura e lavorazione.
Apparecchiature mediche:In robot chirurgici e dispositivi di imaging per un funzionamento regolare.
Sistemi di automazione:Per la rotazione di componenti nelle linee di assemblaggio o nella produzione automatizzata.
Aerospaziale:Per sistemi di posizionamento satellitare e antenne.
Imballaggio e spedizione
Inviaci direttamente la tua richiesta.
