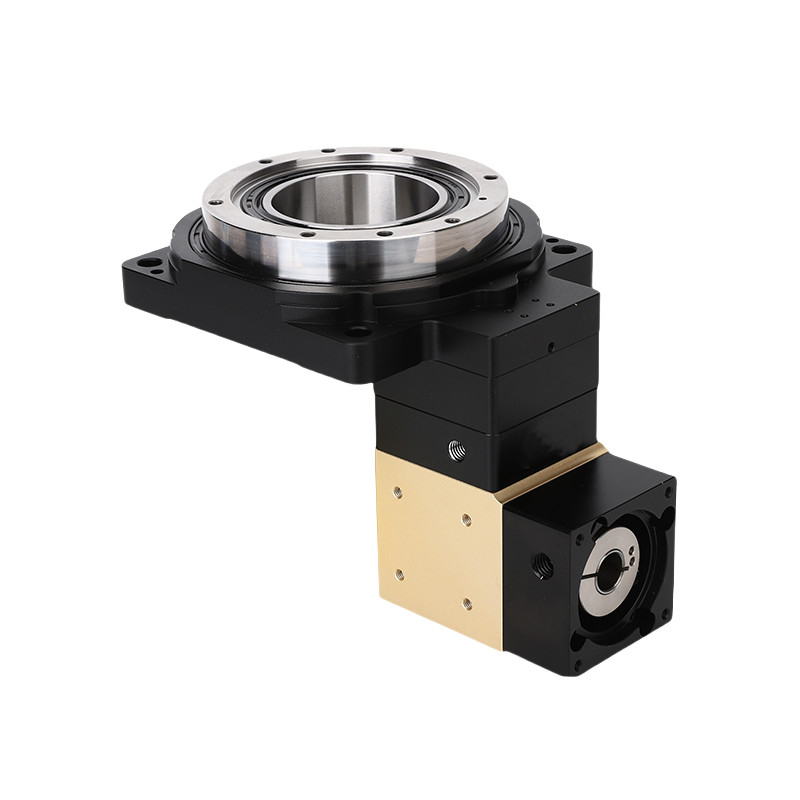

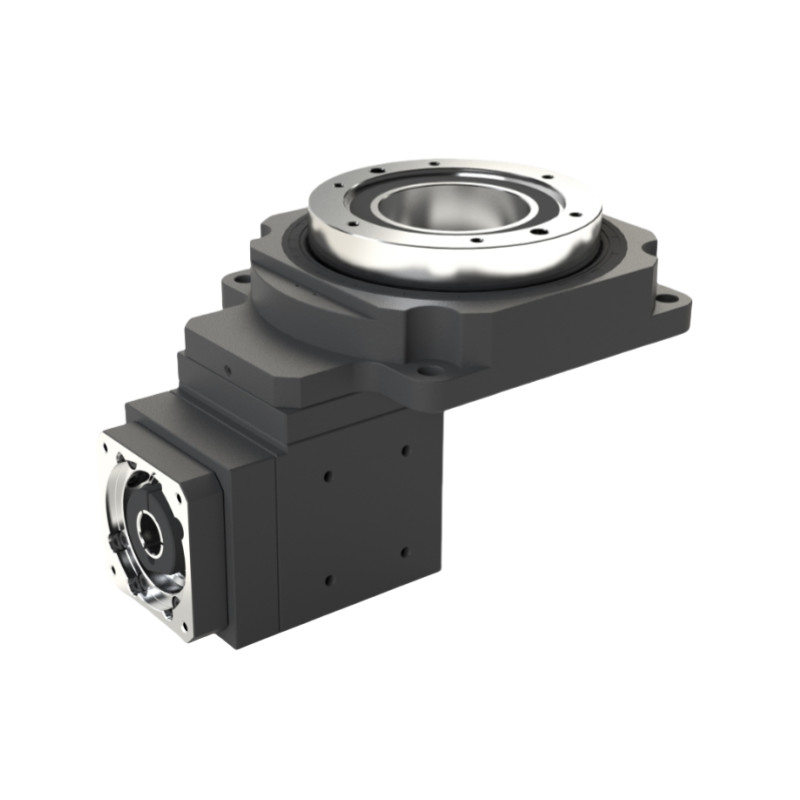

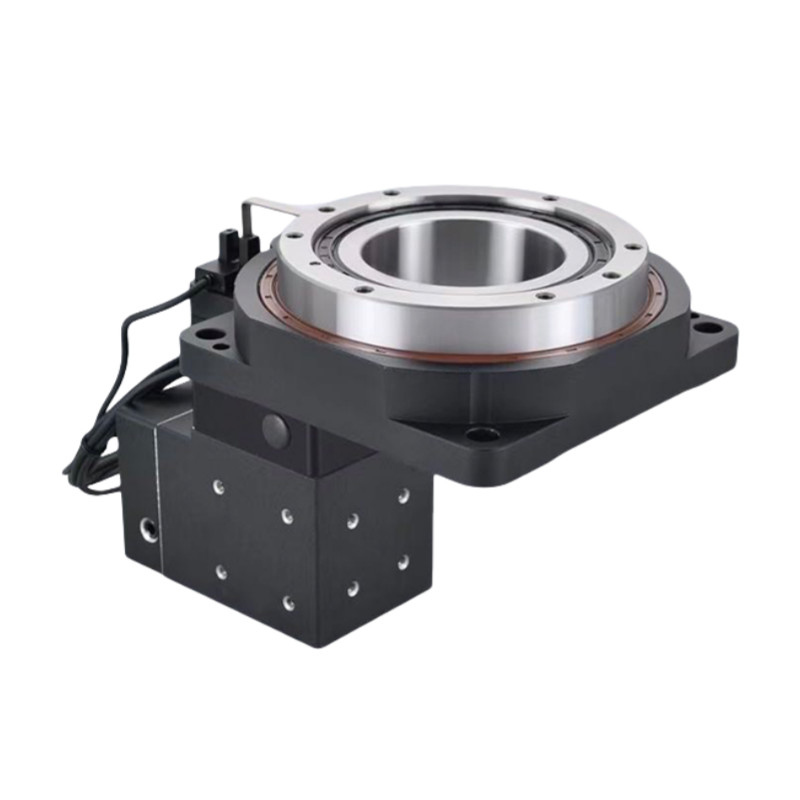

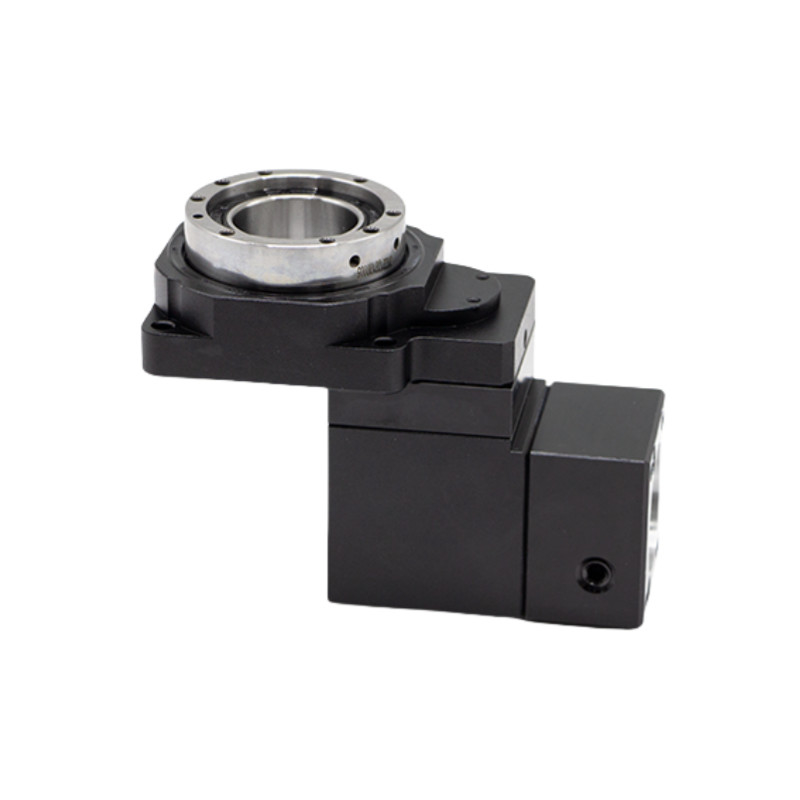

Serie HRG 130ZTavolo rotativo a angolo retto cavo
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
L'adozione del corpo morbido progettato con un ingranaggio a busta a spirale superiore e il design ottimizzato della superficie dei denti di contatto rendono il carico uniforme e consentono un'elevata coppia di uscita.Quando si combina con il riduttore planetario, il rapporto di ingranaggio deve aumentare fino a raggiungere:50.
Componenti chiave
Piastra di base: La fondazione che sostiene l'intero assemblaggio e consente il montaggio su macchine.
Meccanismo rotativo: compresi gli ingranaggi o i motori che consentono la rotazione a 360 gradi del tavolo.
Fuoco vuoto: la sezione cava centrale che permette il passaggio di attrezzi, liquidi di raffreddamento o cablaggi.
Tavolo in alto: La superficie su cui sono posizionati i pezzi da lavorare, spesso dotati di fessure in T per la pinza.
Meccanismo di regolazione dell'angolo: consente un angolo preciso del tavolo per ottenere le posizioni di lavorazione desiderate.
Sistema di cuscinetti: fornisce una rotazione e una stabilità agevoli durante il funzionamento.
Sistema di controllo: può includere letture digitali o integrazione CNC per posizionamento e movimento precisi.
Caratteristiche chiave
Progettazione ad angolo retto: consente la realizzazione di lavorazioni verticali e orizzontali.
Hollow Center: agevola il movimento di strumenti o materiali attraverso il tavolo.
Controllo di precisione: dotato di meccanismi di posizionamento e rotazione accurati.
Durabilità: costruito con materiali robusti per sopportare carichi di lavorazione pesanti.
Parametro di prestazione
| HRG130Z |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
2772x10-6 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
Servomotore da 200 a 400 W
Φ14-Φ50-Φ70-M4 |
Carico assiale ammissibile |
3000N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
20 |
30 |
Carico radiale ammissibile |
2000N |
temperatura di funzionamento |
¥-10°C~90°C |
| Torsione di uscita nominale |
34NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
61.2NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
102NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |
Immagini dettagliate
Disegni
Applicazioni della piattaforma rotabile cava
Macchine per la lavorazione a più assiPermette operazioni complesse su parti che richiedono angoli e orientamenti multipli, ideale per componenti aerospaziali e automobilistici.
Fabbricazione di utensili e matrici: facilita la creazione di stampi e stampi complessi consentendo l'accesso a più lati di un pezzo senza riposizionamento.
Meccanica di geometrie complesse: Supporta la produzione di parti con forme non convenzionali, come parentesi e cornici.
Operazioni di assemblaggio: utile per allineare e assemblare componenti ad angolazioni specifiche, migliorando l'efficienza delle linee di produzione.
Perforazione e fresatura di precisione: consente di perforare o fresare con precisione in angolazioni specifiche, garantendo un'elevata precisione nella produzione.
Applicazioni CNC: si integra con le macchine CNC per eseguire compiti automatizzati, migliorando la produttività e la coerenza.
Fabbricazione di dispositivi medici: impiegato nella produzione di componenti che richiedono un'elevata precisione e affidabilità.
