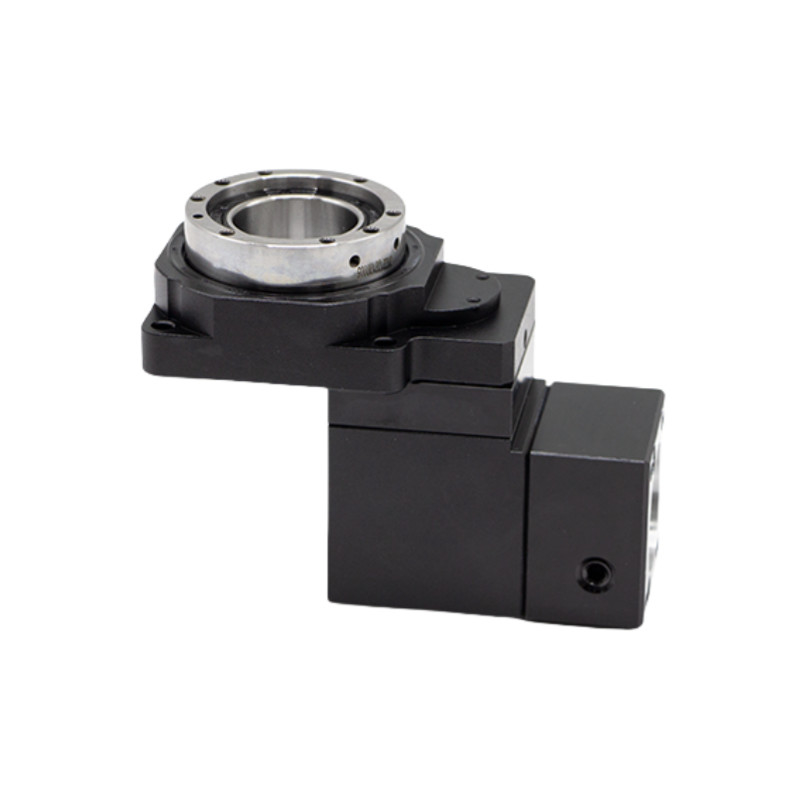

Serie HRG 60ZTavolo rotativo a angolo retto cavo
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
L'adozione del corpo morbido progettato con un ingranaggio a busta a spirale superiore e il design ottimizzato della superficie dei denti di contatto rendono il carico uniforme e consentono un'elevata coppia di uscita.Quando si combina con il riduttore planetario, il rapporto di ingranaggio deve aumentare fino a raggiungere:50.
Gli ingranaggi sono realizzati in acciaio legato carburante ad alta resistenza e la durezza della superficie del dente dopo la carburizzazione può raggiungere HRC60±2°.
Collegato al servomotore, può produrre segmenti ad ogni angolo, che possono soddisfare il controllo digitale che l'indicizzatore di camme non può raggiungere.
Componenti chiave
Piastra di base: La fondazione che sostiene l'intero assemblaggio e consente il montaggio su macchine.
Meccanismo rotativo: compresi gli ingranaggi o i motori che consentono la rotazione a 360 gradi del tavolo.
Fuoco vuoto: la sezione cava centrale che permette il passaggio di attrezzi, liquidi di raffreddamento o cablaggi.
Tavolo in alto: La superficie su cui sono posizionati i pezzi da lavorare, spesso dotati di fessure in T per la pinza.
Meccanismo di regolazione dell'angolo: consente un angolo preciso del tavolo per ottenere le posizioni di lavorazione desiderate.
Sistema di cuscinetti: fornisce una rotazione e una stabilità agevoli durante il funzionamento.
Sistema di controllo: può includere letture digitali o integrazione CNC per posizionamento e movimento precisi.
Caratteristiche chiave
Alta precisione:
Raggiunge una precisione di posizionamento ripetuta inferiore a 5 secondi di arco, garantendo prestazioni affidabili in applicazioni impegnative.
Alta rigidità:
Sostenuta da cuscinetti a rulli incrociati di precisione, la piattaforma può resistere a forti forze radiali, assiali e di ribaltamento, fornendo oltre dieci volte la rigidità dei cuscinetti tradizionali.
Compatibilità flessibile del motore:
Facile da configurare per accogliere motori di varie marche e tipi, inclusi servomotori e motori passo a passo, attraverso flange e alberi di ingresso personalizzabili.
 |
Modello |
Modello |
Modello |
Rapporto di angolo retto |
| Tavolo rotativo cavo |
Angolo retto |
|
HRG60Z
|
HRG60 |
HAS042 |
2, 3
|
Parametro di prestazione
| Parametro di prestazione HRG60Z |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
735x10-7 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
Servo motore da 50 a 100 W
Φ8-Φ30-Φ46-M4 |
Carico assiale ammissibile |
150N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
10 |
15 |
Carico radiale ammissibile |
300N |
temperatura di funzionamento |
-10°C~90°C |
| Torsione di uscita nominale |
5NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
9NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
15NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |

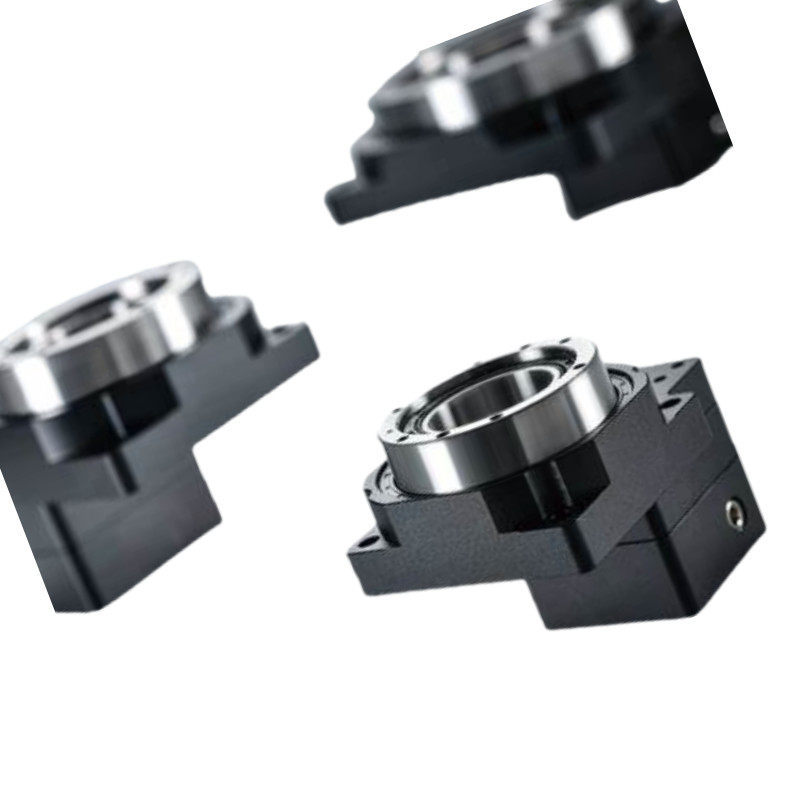

Immagini dettagliate
Disegni
Applicazioni della piattaforma rotabile cava
Robotica
Utilizzato in braccia e manipolatori robotici per posizionamento e movimento precisi nei compiti di assemblaggio e nella movimentazione dei materiali.
Sistemi di automazione
Integrato in linee di produzione automatizzate per compiti quali la selezione, l'imballaggio e la palettizzazione, dove un movimento di rotazione accurato è essenziale.
Macchine per la lavorazione CNC
Utilizzato nelle macchine CNC per la rotazione precisa dei pezzi da lavorare durante le operazioni di fresatura, perforazione e tornitura.
Apparecchiature mediche
Utilizzato in dispositivi medici come sistemi di imaging, robot chirurgici e automazione di laboratorio per posizionamento e movimento accurati.
Aerospaziale e difesa
Applicato in simulatori di volo, sistemi radar e UAV per un orientamento e una stabilizzazione precisi.
Servizi di telecomunicazione
Utilizzato nei sistemi di posizionamento delle antenne per garantire un allineamento accurato per una trasmissione ottimale del segnale.
