Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Macchina integrata planetaria cava della serie HRG
Una piattaforma rotabile cava con cambio planetario è un sistema meccanico che combina una struttura rotabile cava con un cambio planetario per un movimento preciso.Il design cavo consente un facile percorso di cavi o fluidi, mentre il cambio planetario fornisce un'elevata coppia e una ridotta contraccolpa, consentendo un movimento di rotazione liscio e preciso.e sistemi automatizzati.
Componenti chiave
Base: La piattaforma robusta che sostiene l'intero impianto.
Piattaforma rotante: La parte che regge il pezzo di lavoro e può ruotare attorno ad un asse verticale o orizzontale.
Meccanismo di guida: Questo include motori (servo o passo), ingranaggi e cinture che forniscono la rotazione e il posizionamento.
Sistema di indicizzazione: Questo permette un posizionamento preciso, spesso utilizzando perni o detentori per bloccare il tavolo in posizione ad angoli specifici.
Sistema di controllo: elettronica che gestisce il movimento, compresi controller, sensori e interfacce utente per la programmazione.
Pellettini: consentire una rotazione regolare del tavolo riducendo al minimo gli attriti.
Caratteristiche di montaggio: Fessure o fori per il fissaggio di apparecchiature o utensili, che assicurano la tenuta del pezzo.
Fornitore di energia: Fornisce la potenza necessaria per il meccanismo di azionamento e i comandi.
Alta precisione:
Raggiunge una precisione di posizionamento ripetuta inferiore a 5 secondi di arco, garantendo prestazioni affidabili in applicazioni impegnative.
Alta rigidità:
Sostenuta da cuscinetti a rulli incrociati di precisione, la piattaforma può resistere a forti forze radiali, assiali e di ribaltamento, fornendo oltre dieci volte la rigidità dei cuscinetti tradizionali.
Compatibilità flessibile del motore:
Facile da configurare per accogliere motori di varie marche e tipi, inclusi servomotori e motori passo a passo, attraverso flange e alberi di ingresso personalizzabili.
|
Modello | Modello | Modello | Rapporto |
| Tavolo rotativo cavo | Reduttore planetario | |||
|
HRG200A |
HRG200 | HA090 |
3, 5, 7, 10 |
Parametro di prestazione
| HRG200A | ||||||||
| Supporto della piattaforma di uscita | Cuscinetti a rulli incrociati | Velocità di uscita ammissibile | 200 giri al minuto | Inerzia di rotazione | 27619x10-6 kg.m2 | |||
| Movimento di spostamento | 360° ((Rotation in qualsiasi angolo) | Accuratezza del posizionamento ripetitivo | ± 15 secondi di arco | Accuratezza del posizionamento | ≤ 30 secondi di arco | |||
| Motore corrispondente (dimensioni) | Servomotore da 750-1KW Φ14-Φ50-Φ70-M4 |
Carico assiale ammissibile | 4000N | Lubrificazione | Grassi sintetici | |||
| Rapporto di riduzione | 30 | 50 | 70 | 100 | Carico radiale ammissibile | 2500N | temperatura di funzionamento | -10°C~90°C |
| Torsione di uscita nominale | 112NM | Parallelismo della piattaforma di output | 00,02 mm | Vita di servizio | 20000h | |||
| Torsione massima di accelerazione | 201.6NM | Flusso della superficie della piattaforma di uscita | 0.01 mm | Livello di produzione | Protezione IP65 | |||
| Torsione di arresto di emergenza | 336NM | Flusso di eccircolo della piattaforma di uscita | 0.01 mm | Livello di rumore | ≤ 65 dB | |||

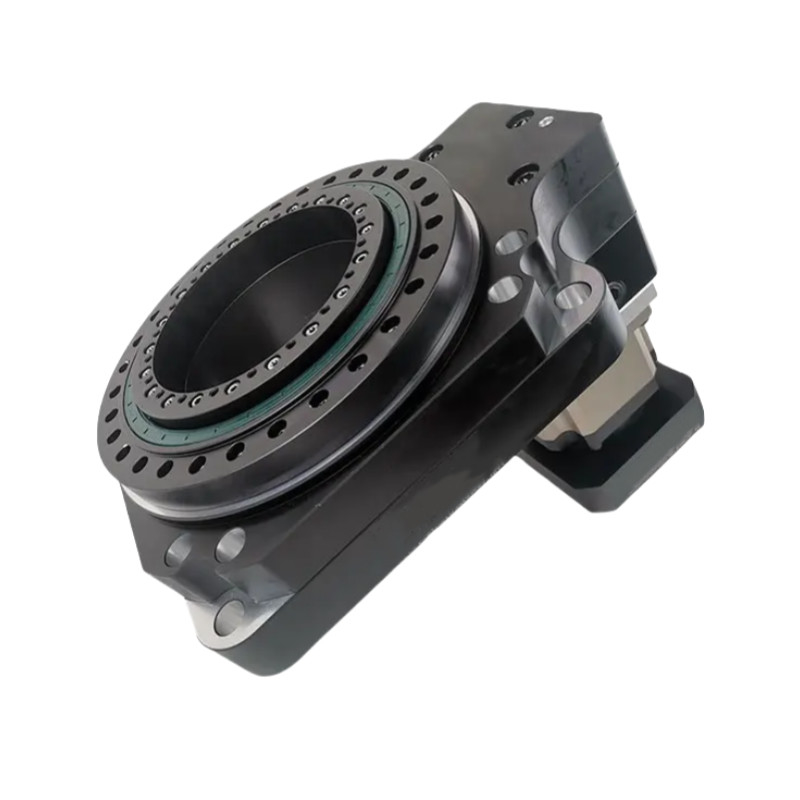

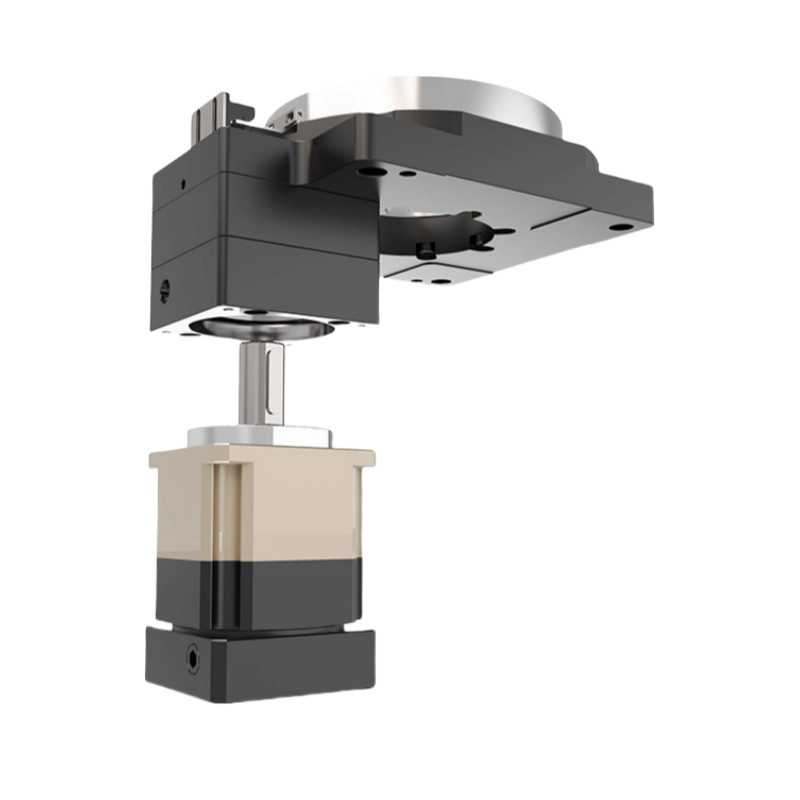

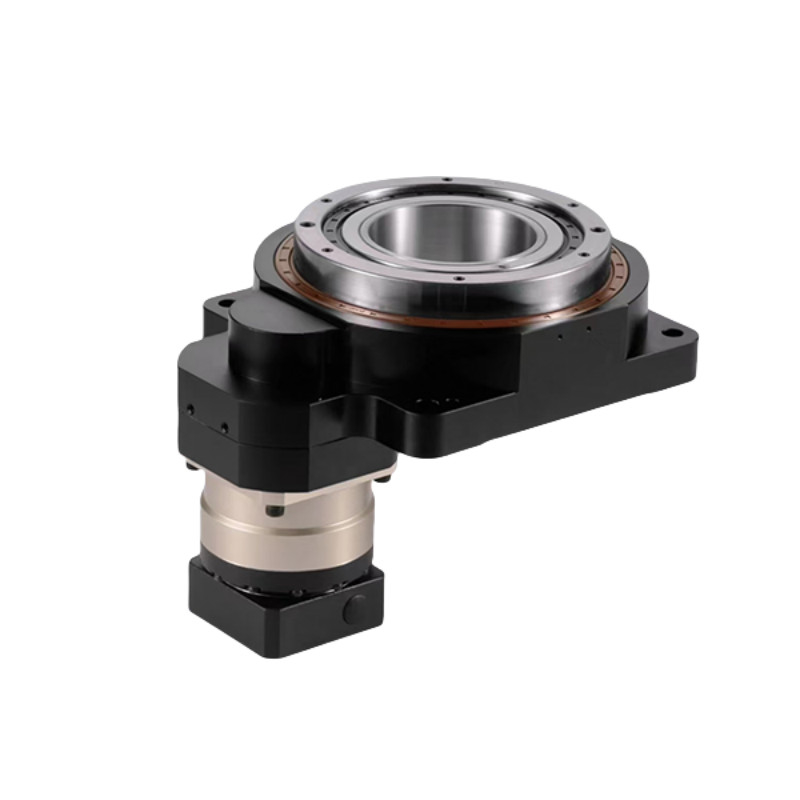

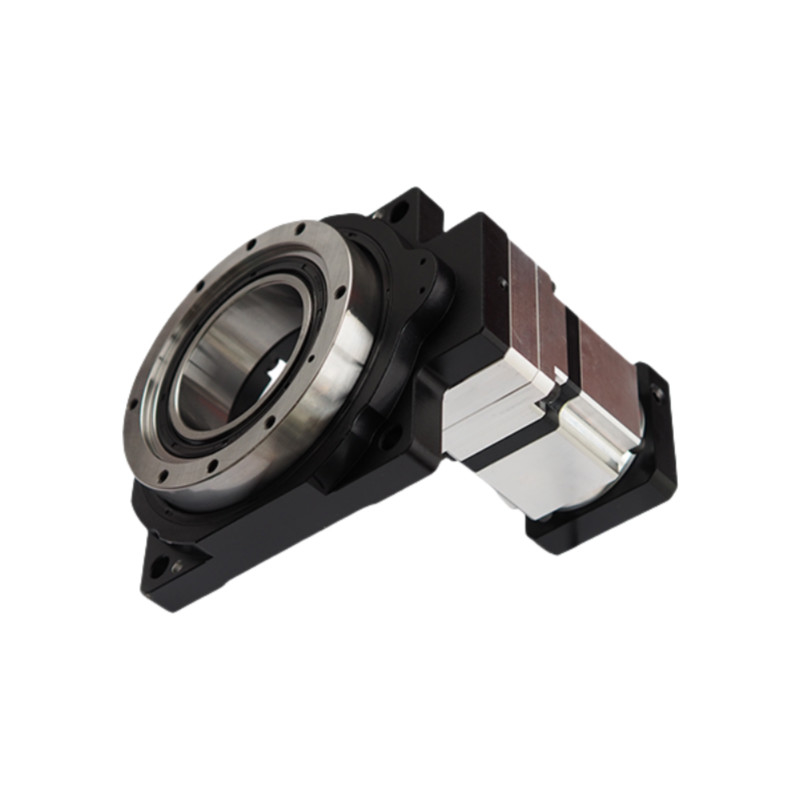

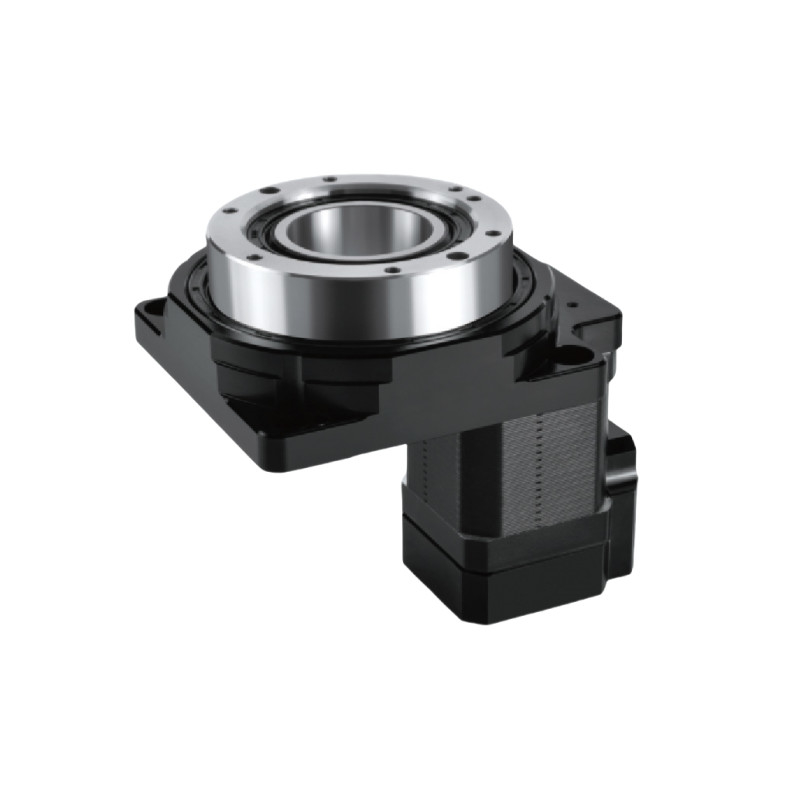

Immagini dettagliate
|
|
|
|
Disegni
Applicazioni della piattaforma rotabile cava
Robotica
Utilizzato in braccia e manipolatori robotici per posizionamento e movimento precisi nei compiti di assemblaggio e nella movimentazione dei materiali.
Sistemi di automazione
Integrato in linee di produzione automatizzate per compiti quali la selezione, l'imballaggio e la palettizzazione, dove un movimento di rotazione accurato è essenziale.
Macchine per la lavorazione CNC
Utilizzato nelle macchine CNC per la rotazione precisa dei pezzi da lavorare durante le operazioni di fresatura, perforazione e tornitura.
Apparecchiature mediche
Utilizzato in dispositivi medici come sistemi di imaging, robot chirurgici e automazione di laboratorio per posizionamento e movimento accurati.
Aerospaziale e difesa
Applicato in simulatori di volo, sistemi radar e UAV per un orientamento e una stabilizzazione precisi.
Servizi di telecomunicazione
Utilizzato nei sistemi di posizionamento delle antenne per garantire un allineamento accurato per una trasmissione ottimale del segnale.
