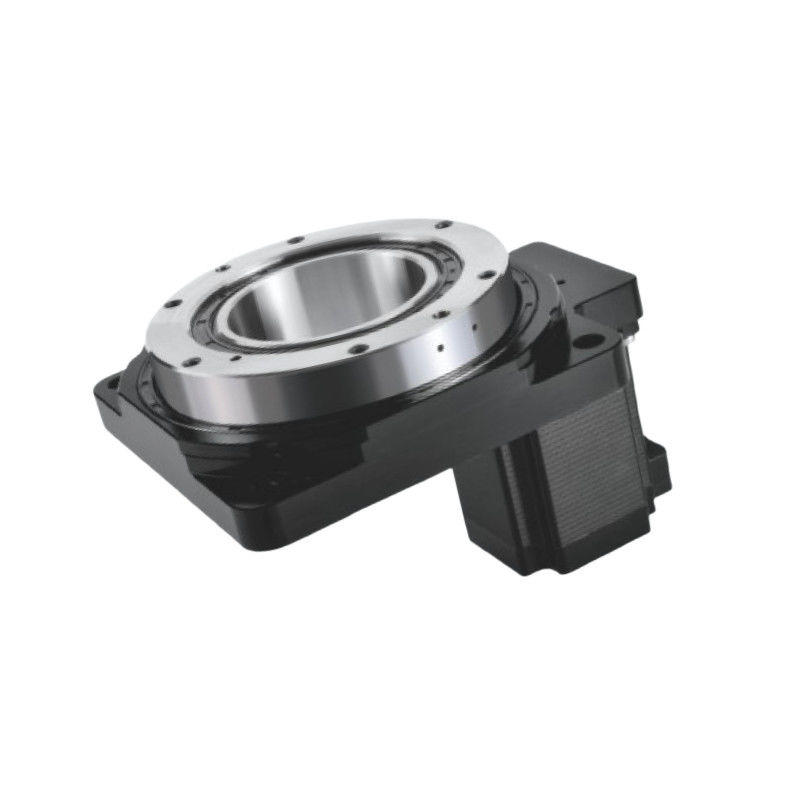

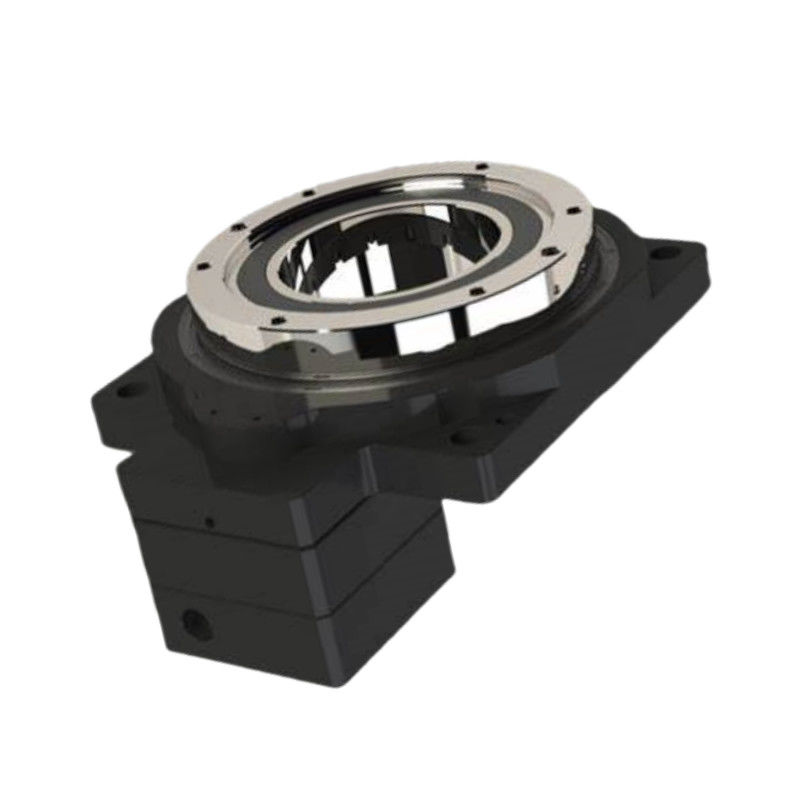

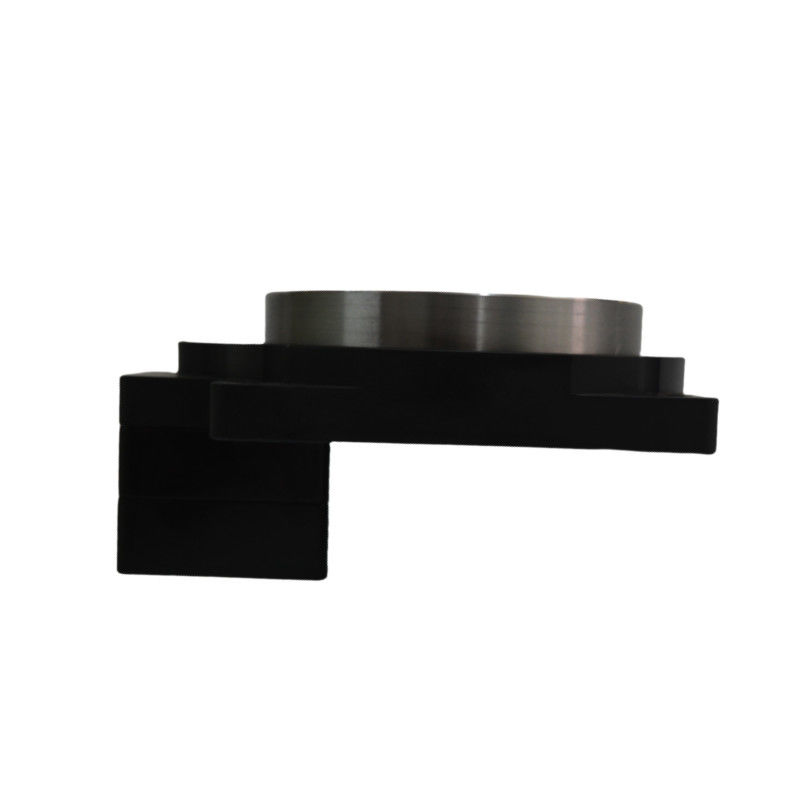

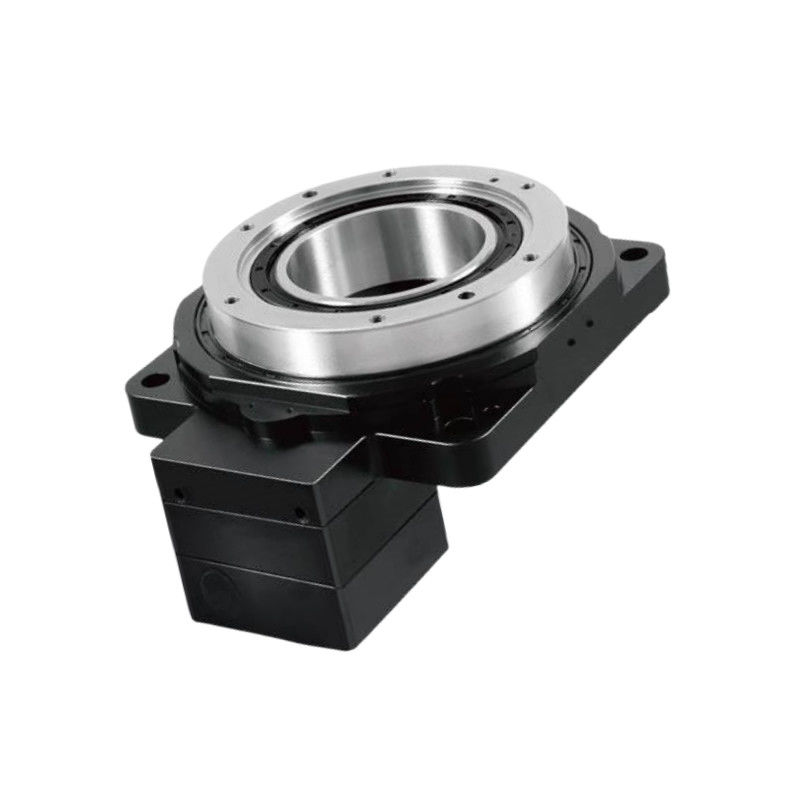

Serie HRG 200Tavolo rotativo cavo
La piattaforma rotabile cava è un dispositivo meccanico progettato per fornire un movimento di rotazione preciso consentendo il passaggio di cavi, tubi o altri componenti attraverso il suo centro.Questo design unico offre diversi vantaggi, compresa una maggiore versatilità e comodità nelle varie applicazioni.
Struttura di una piattaforma rotabile cava
Cornice di base:
Il supporto fondamentale che ospita tutti gli altri componenti, fornisce stabilità e rigidità all'intero assemblaggio.
Disco rotante:
La piattaforma principale che ruota attorno a un asse centrale.
Hollow Center:
L'apertura centrale che consente il passaggio di cavi, tubi o altri componenti, consentendo installazioni più pulite e un percorso più facile.
Cuscinetti a rulli incrociati:
Cuscinetti di precisione che supportano il disco rotante, la cui configurazione consente un'elevata capacità di carico e rigidità, garantendo una rotazione fluida.
Meccanismo di guida:
Questo include il motore (di solito un servomotore o un motore passo a passo) e gli ingranaggi associati (come gli ingranaggi elicoidali) che forniscono la coppia e il controllo necessari per la rotazione.
Meccanismo di autorizzazione regolabile:
Un sistema che consente la regolazione fine del divario tra le marce per ridurre al minimo le reazioni e migliorare la precisione del posizionamento.
Flusso e flange di ingresso:
Componenti che collegano il motore alla piattaforma. Interfacce personalizzabili consentono la compatibilità con varie marche e tipi di motore.
Interfaccia di controllo:
Componenti o sistemi elettronici che gestiscono il funzionamento del motore, fornendo il controllo della velocità di rotazione, della direzione e del posizionamento.
Punti di montaggio:
Luoghi sulla piattaforma per il fissaggio dei pezzi da lavorare o dei dispositivi, garantendo la stabilità durante il funzionamento.
Parametro di prestazione
| HRG200-10K |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
27169x10-6 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
Φ19-Φ70-Φ90-M6 |
Carico assiale ammissibile |
4000N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
10 |
Carico radiale ammissibile |
2500N |
temperatura di funzionamento |
-10°C~90°C |
| Torsione di uscita nominale |
112NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
201.6NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
336NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |
| HRG200-18K |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
27169x10-6 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
Φ19-Φ70-Φ90-M6 |
Carico assiale ammissibile |
4000N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
18 |
Carico radiale ammissibile |
2500N |
temperatura di funzionamento |
-10°C~90°C |
| Torsione di uscita nominale |
85NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
153NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
680NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |
Disegni
Istruzioni di installazione per il tavolo rotativo cavo
Applicazioni della piattaforma rotabile cava
Robotica:
Utilizzato in braccia e manipolatori robotici per posizionamento e movimento precisi nei compiti di assemblaggio e nella movimentazione dei materiali.
Sistemi di automazione:
Integrato in linee di produzione automatizzate per compiti quali la selezione, l'imballaggio e la palettizzazione, dove un movimento di rotazione accurato è essenziale.
Macchine per la lavorazione CNC:
Utilizzato nelle macchine CNC per la rotazione precisa dei pezzi da lavorare durante le operazioni di fresatura, perforazione e tornitura.
Apparecchiature mediche:
Utilizzato in dispositivi medici come sistemi di imaging, robot chirurgici e automazione di laboratorio per posizionamento e movimento accurati.
Aerospaziale e difesa:
Applicato in simulatori di volo, sistemi radar e UAV per un orientamento e una stabilizzazione precisi.
Servizi di telecomunicazione:
Utilizzato nei sistemi di posizionamento delle antenne per garantire un allineamento accurato per una trasmissione ottimale del segnale.
Prova e misurazione:
integrato in apparecchiature di prova per la rotazione di campioni o componenti per valutare le prestazioni in varie condizioni.
Intrattenimento e mezzi di comunicazione:
Utilizzato in apparecchiature fotografiche e sistemi di illuminazione per un movimento regolare e controllato nella produzione cinematografica e negli eventi dal vivo.
Apparecchiature industriali:
Applicato nei trasportatori e nei sistemi di smistamento in cui è necessario un movimento di rotazione per una gestione efficiente dei materiali.
Ricerca e sviluppo:
Utilizzato nei laboratori e nelle strutture di ricerca per installazioni sperimentali che richiedono regolazioni angolari precise.
