Serie HRG 170Tavolo rotativo cavo
La piattaforma rotabile cava è un dispositivo meccanico progettato per fornire un movimento di rotazione preciso consentendo il passaggio di cavi, tubi o altri componenti attraverso il suo centro.Questo design unico offre diversi vantaggi, compresa una maggiore versatilità e comodità nelle varie applicazioni.
Caratteristiche chiave
Disegno vuoto:
L'apertura centrale consente di indirizzare cavi, tubi o altri elementi, riducendo il disordine e semplificando l'installazione in spazi ristretti.
Mozione di precisione:
Progettata per un'elevata precisione, la piattaforma può raggiungere tolleranze di posizionamento ripetute di meno di 5 secondi di arco, rendendola adatta per applicazioni che richiedono movimenti esatti.
Una costruzione robusta:
Spesso supportata da cuscinetti a rulli incrociati di alta qualità, la piattaforma può gestire carichi e forze significativi, fornendo rigidità e stabilità eccezionali.
Compatibilità flessibile:
Progettato per accogliere vari tipi di motori, compresi i servomotori e i motori passo a passo, attraverso flange e alberi di ingresso personalizzabili.
Applicazioni:
Comunemente utilizzato in robotica, automazione, lavorazione CNC, attrezzature mediche e molti altri campi che richiedono un movimento di rotazione affidabile e preciso.
 |
Modello |
Specificità |
Diametro cavo |
Rapporto |
| (mm) |
(mm) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Parametro di prestazione
| HRG170-10/18K |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
27619x10-6 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
Φ19-Φ70-Φ90-M6 |
Carico assiale ammissibile |
3000N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
10 |
18 |
Carico radiale ammissibile |
2000N |
temperatura di funzionamento |
¥-10°C~90°C |
| Torsione di uscita nominale |
55NM |
45NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
99NM |
81NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
165NM |
135NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |

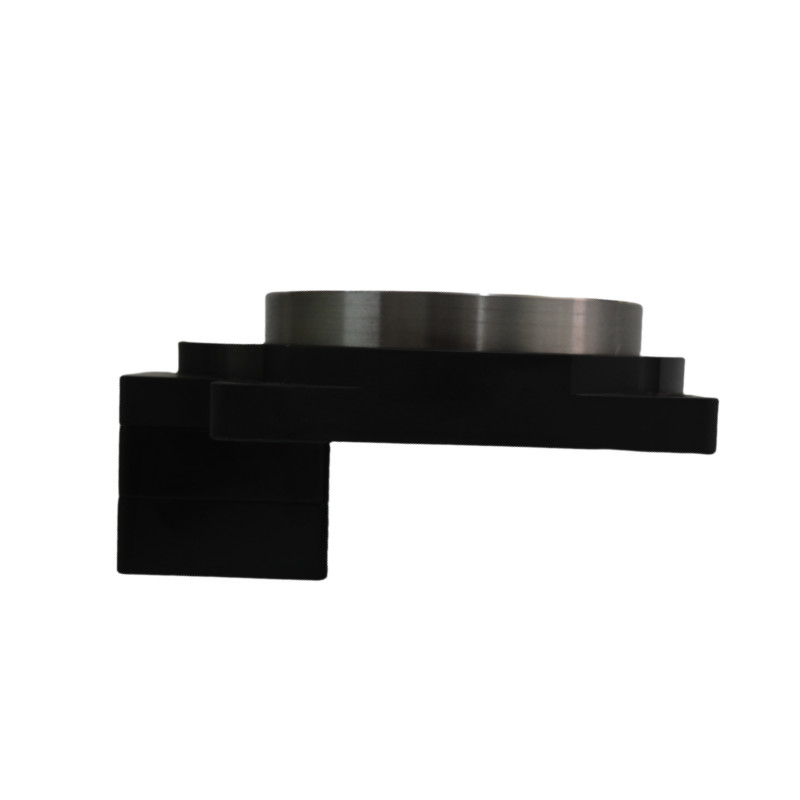

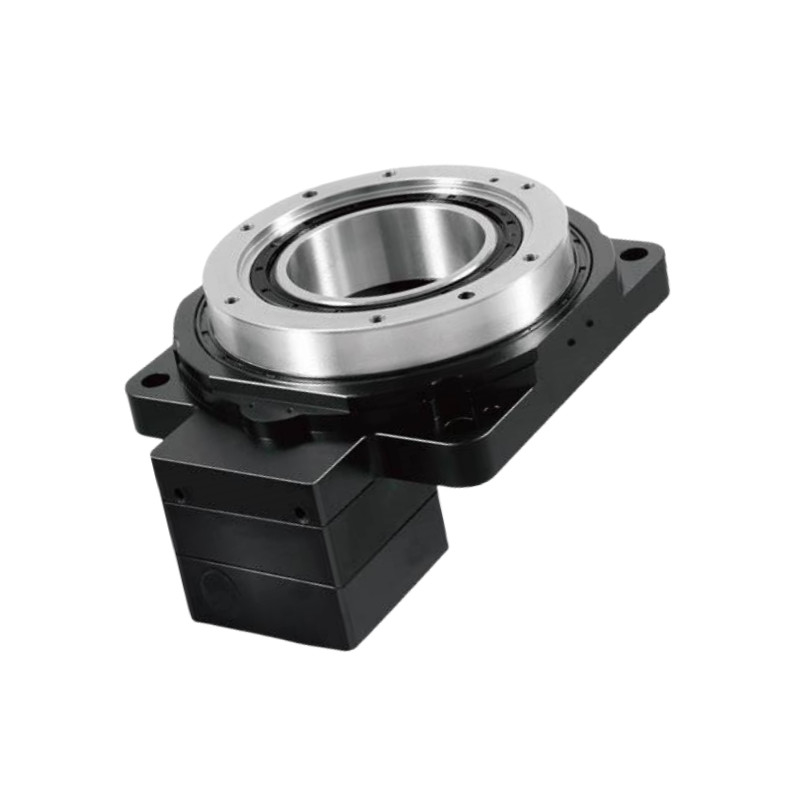

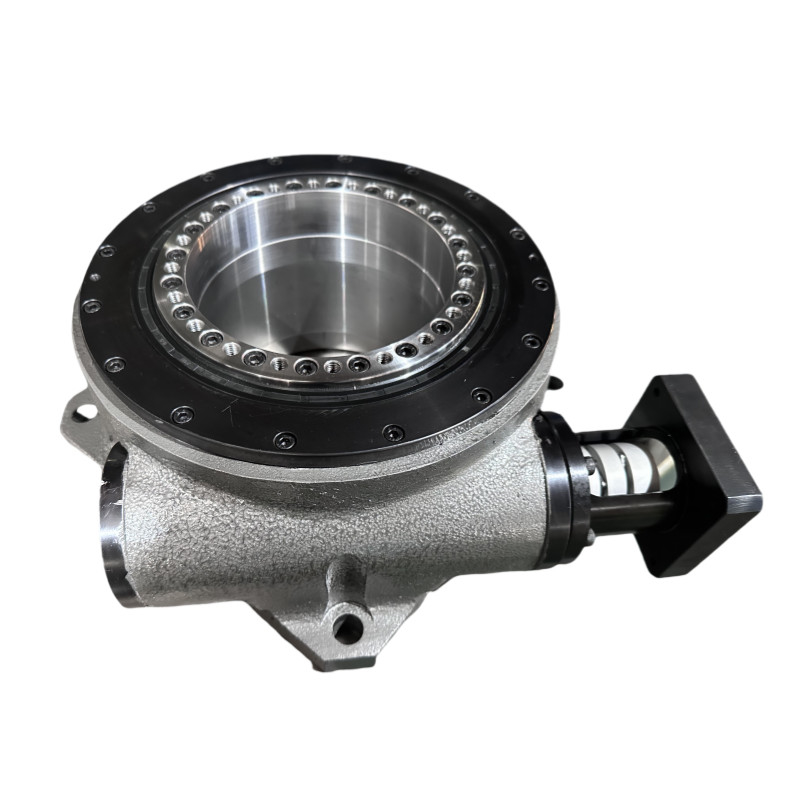

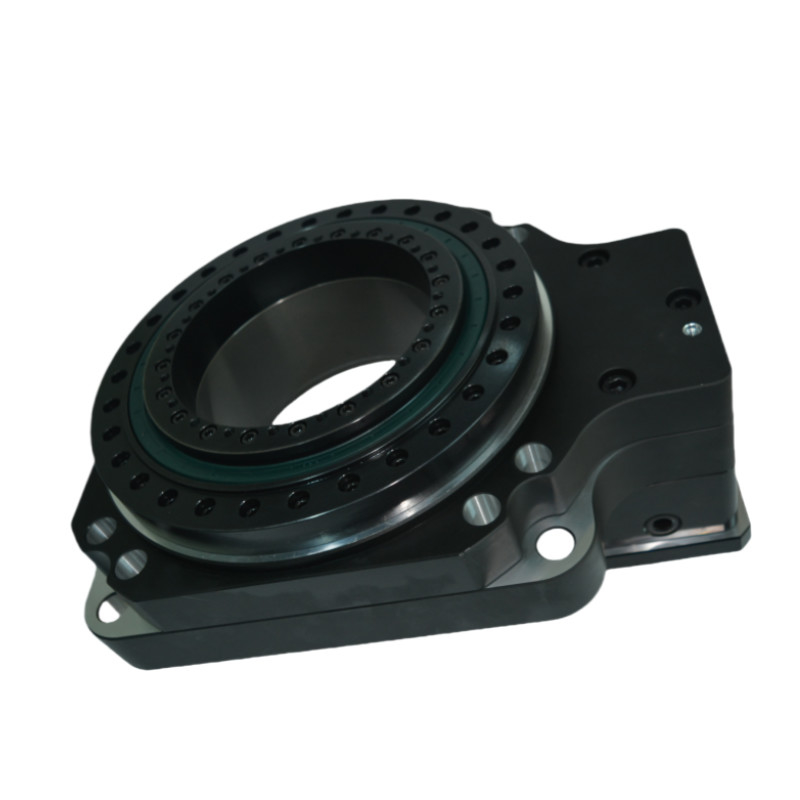

Immagini dettagliate
Disegni
Istruzioni di installazione per il tavolo rotativo cavo
Applicazioni della piattaforma rotabile cava
Robotica:
Utilizzato in braccia e manipolatori robotici per posizionamento e movimento precisi nei compiti di assemblaggio e nella movimentazione dei materiali.
Sistemi di automazione:
Integrato in linee di produzione automatizzate per compiti quali la selezione, l'imballaggio e la palettizzazione, dove un movimento di rotazione accurato è essenziale.
Macchine per la lavorazione CNC:
Utilizzato nelle macchine CNC per la rotazione precisa dei pezzi da lavorare durante le operazioni di fresatura, perforazione e tornitura.
Apparecchiature mediche:
Utilizzato in dispositivi medici come sistemi di imaging, robot chirurgici e automazione di laboratorio per posizionamento e movimento accurati.
Aerospaziale e difesa:
Applicato in simulatori di volo, sistemi radar e UAV per un orientamento e una stabilizzazione precisi.
Servizi di telecomunicazione:
Utilizzato nei sistemi di posizionamento delle antenne per garantire un allineamento accurato per una trasmissione ottimale del segnale.
Prova e misurazione:
integrato in apparecchiature di prova per la rotazione di campioni o componenti per valutare le prestazioni in varie condizioni.
Intrattenimento e mezzi di comunicazione:
Utilizzato in apparecchiature fotografiche e sistemi di illuminazione per un movimento regolare e controllato nella produzione cinematografica e negli eventi dal vivo.
Apparecchiature industriali:
Applicato nei trasportatori e nei sistemi di smistamento in cui è necessario un movimento di rotazione per una gestione efficiente dei materiali.
Ricerca e sviluppo:
Utilizzato nei laboratori e nelle strutture di ricerca per installazioni sperimentali che richiedono regolazioni angolari precise.
