Serie HRG 130Tavolo rotativo cavo
La piattaforma rotabile cava è un dispositivo meccanico avanzato progettato per applicazioni di movimento di rotazione precise.migliorare la sua versatilità in varie impostazioni.
Caratteristiche chiave
Alta precisione:
Raggiunge una precisione di posizionamento ripetuta inferiore a 5 secondi di arco, garantendo prestazioni affidabili in applicazioni impegnative.
Alta rigidità:
Sostenuta da cuscinetti a rulli incrociati di precisione, la piattaforma può resistere a forti forze radiali, assiali e di ribaltamento, fornendo oltre dieci volte la rigidità dei cuscinetti tradizionali.
Compatibilità flessibile del motore:
Facile da configurare per accogliere motori di varie marche e tipi, inclusi servomotori e motori passo a passo, attraverso flange e alberi di ingresso personalizzabili.
Torsione di uscita efficiente:
Utilizza un meccanismo di riduzione degli ingranaggi a elica a uno stadio per aumentare la coppia di uscita, con ingranaggi classificati al di sotto del livello 5 per la precisione.
Comodo carico:
La superficie della piattaforma consente il blocco diretto dei pezzi da lavorare, semplificando il processo di carico e migliorando l'efficienza operativa.
Funzionamento senza intoppi:
Progettato per una rotazione stabile e regolare, garantendo un posizionamento rapido e una minima vibrazione durante il funzionamento.
Una costruzione robusta:
Costruito per sopportare una varietà di sollecitazioni operative mantenendo al contempo elevate prestazioni, rendendolo adatto ad applicazioni industriali e di automazione.
La piattaforma rotabile cava è ideale per applicazioni che richiedono un'elevata precisione, flessibilità e robustezza, rendendola una risorsa preziosa nei settori della robotica, della produzione e dell'automazione.
 |
Modello |
Specificità |
Diametro cavo |
Rapporto |
| (mm) |
(mm) |
|
HRG130-06K
HRG130-10K
HRG130-18K
|
130 |
62 |
6
10
18
|
Parametro di prestazione
| HRG130-06/10/18K |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
2772x10-6 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
️ |
Carico assiale ammissibile |
2000N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
18 |
Carico radiale ammissibile |
1200N |
temperatura di funzionamento |
¥-10°C~90°C |
| Torsione di uscita nominale |
25NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
45NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
75NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |
| HRG130-18K Macchina all-in-one con connessione diretta a passo cavo |
| Supporto della piattaforma di uscita |
Cuscinetti a rulli incrociati |
Velocità di uscita ammissibile |
200 giri al minuto |
Inerzia di rotazione |
2772x10-6 kg.m2 |
| Movimento di spostamento |
360° ((Rotation in qualsiasi angolo) |
Accuratezza del posizionamento ripetitivo |
± 15 secondi di arco |
Accuratezza del posizionamento |
≤ 30 secondi di arco |
| Motore corrispondente (dimensioni) |
Φ14-Φ50-Φ70-M4 |
Carico assiale ammissibile |
2000N |
Lubrificazione |
Grassi sintetici |
| Rapporto di riduzione |
6 |
10 |
18 |
Carico radiale ammissibile |
1200N |
temperatura di funzionamento |
¥-10°C~90°C |
| Torsione di uscita nominale |
43NM |
34NM |
25NM |
Parallelismo della piattaforma di output |
00,02 mm |
Vita di servizio |
20000h |
| Torsione massima di accelerazione |
77.4NM |
61.2NM |
45NM |
Flusso della superficie della piattaforma di uscita |
0.01 mm |
Livello di produzione |
Protezione IP65 |
| Torsione di arresto di emergenza |
129NM |
102NM |
75NM |
Flusso di eccircolo della piattaforma di uscita |
0.01 mm |
Livello di rumore |
≤ 65 dB |

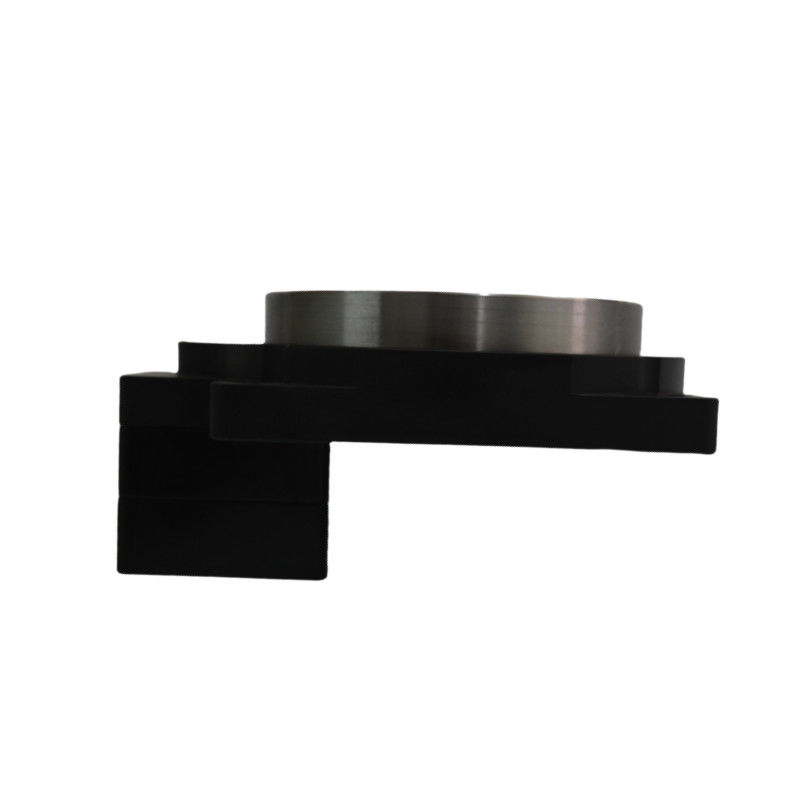

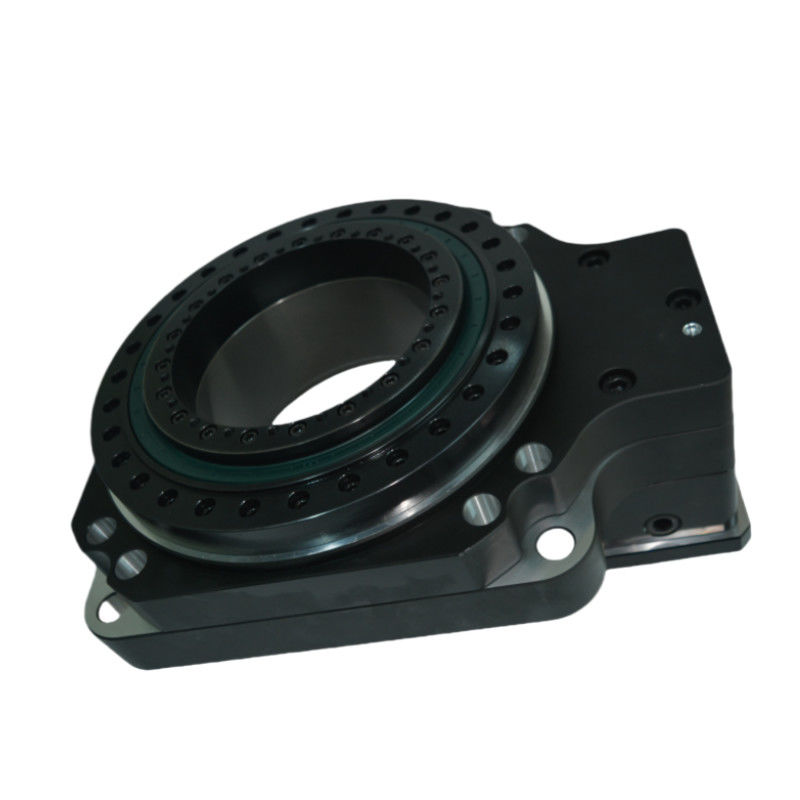

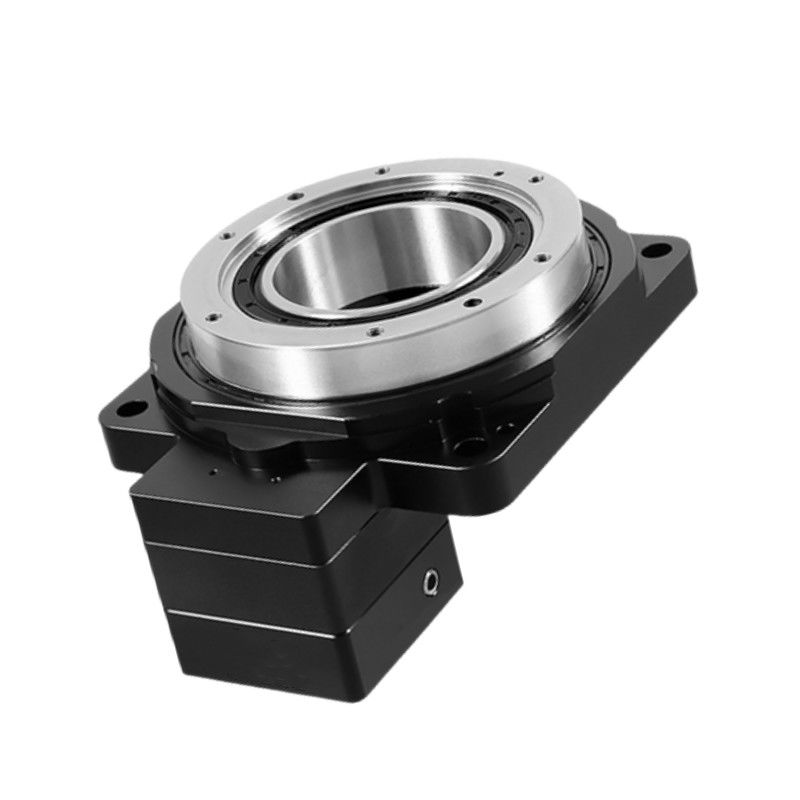

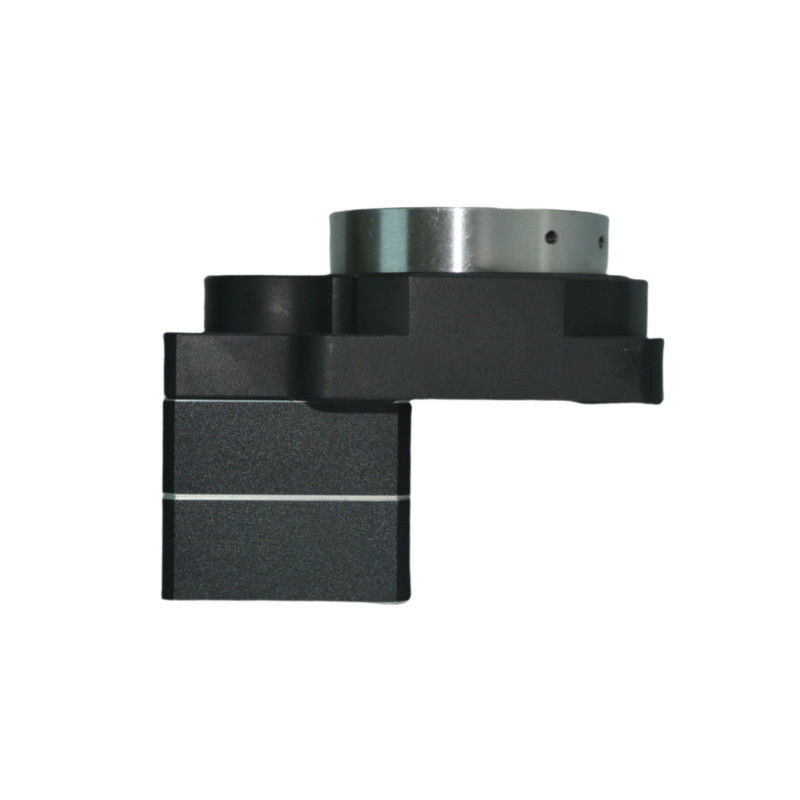

Immagini dettagliate
Disegni
Istruzioni di installazione per il tavolo rotativo cavo
Applicazioni della piattaforma rotabile cava
Robotica:
Utilizzato in braccia e manipolatori robotici per posizionamento e movimento precisi nei compiti di assemblaggio e nella movimentazione dei materiali.
Sistemi di automazione:
Integrato in linee di produzione automatizzate per compiti quali la selezione, l'imballaggio e la palettizzazione, dove un movimento di rotazione accurato è essenziale.
Macchine per la lavorazione CNC:
Utilizzato nelle macchine CNC per la rotazione precisa dei pezzi da lavorare durante le operazioni di fresatura, perforazione e tornitura.
Apparecchiature mediche:
Utilizzato in dispositivi medici come sistemi di imaging, robot chirurgici e automazione di laboratorio per posizionamento e movimento accurati.
Aerospaziale e difesa:
Applicato in simulatori di volo, sistemi radar e UAV per un orientamento e una stabilizzazione precisi.
Servizi di telecomunicazione:
Utilizzato nei sistemi di posizionamento delle antenne per garantire un allineamento accurato per una trasmissione ottimale del segnale.
Prova e misurazione:
integrato in apparecchiature di prova per la rotazione di campioni o componenti per valutare le prestazioni in varie condizioni.
Intrattenimento e mezzi di comunicazione:
Utilizzato in apparecchiature fotografiche e sistemi di illuminazione per un movimento regolare e controllato nella produzione cinematografica e negli eventi dal vivo.
Apparecchiature industriali:
Applicato nei trasportatori e nei sistemi di smistamento in cui è necessario un movimento di rotazione per una gestione efficiente dei materiali.
Ricerca e sviluppo:
Utilizzato nei laboratori e nelle strutture di ricerca per installazioni sperimentali che richiedono regolazioni angolari precise.
