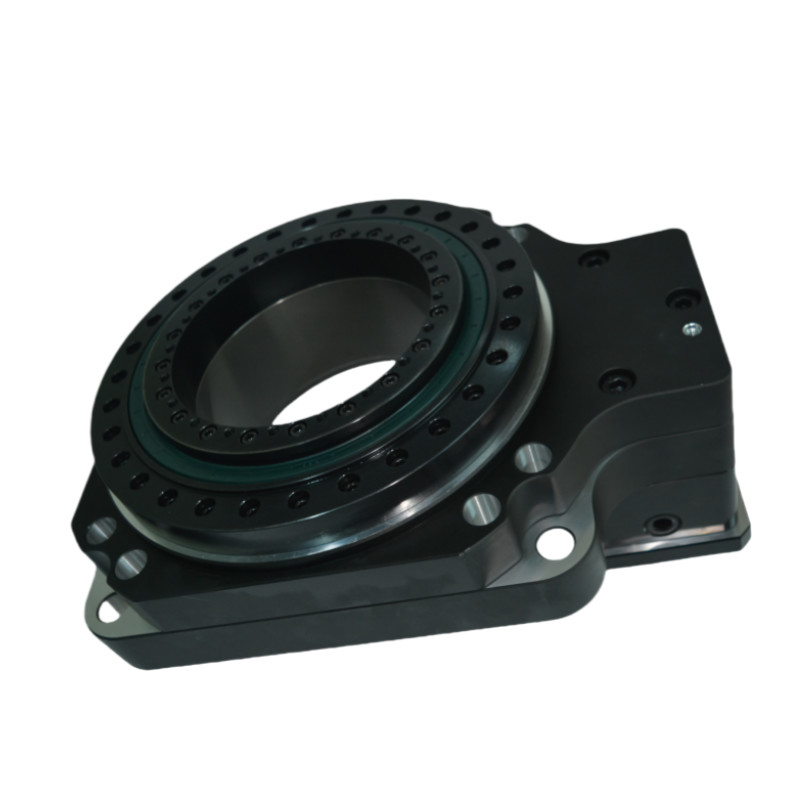

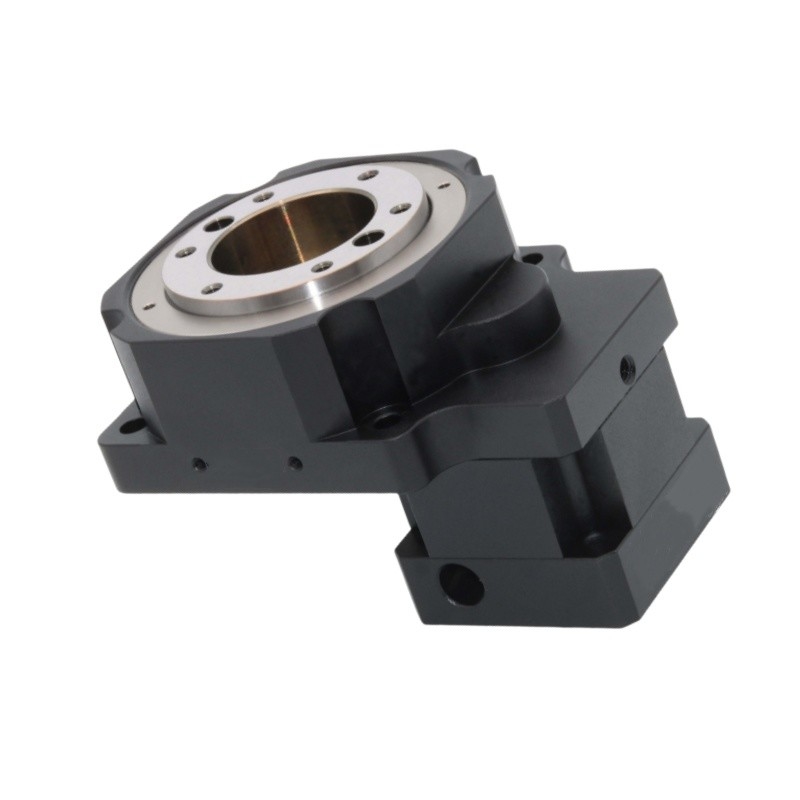

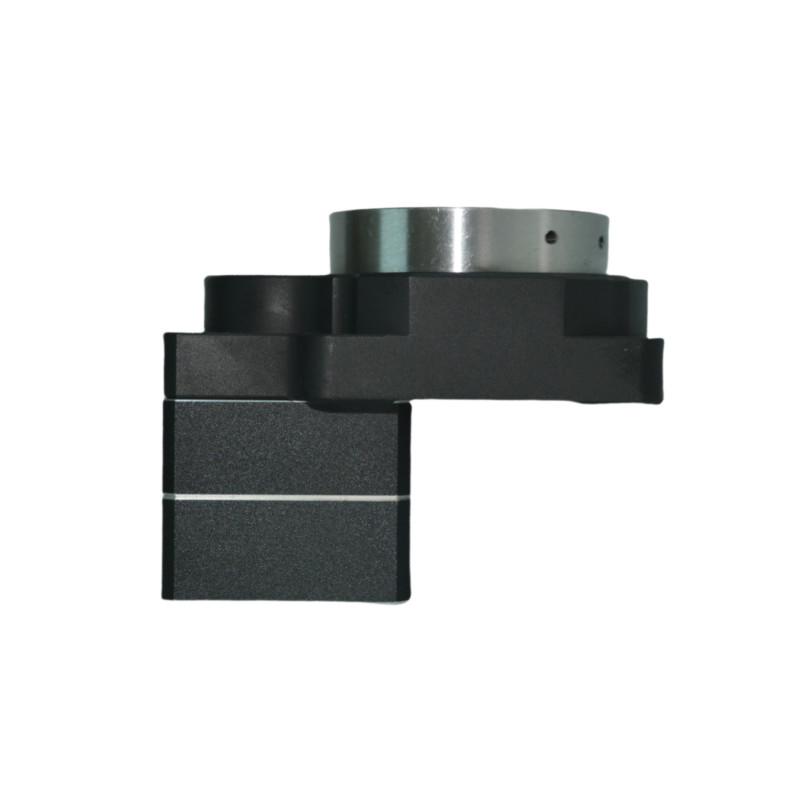

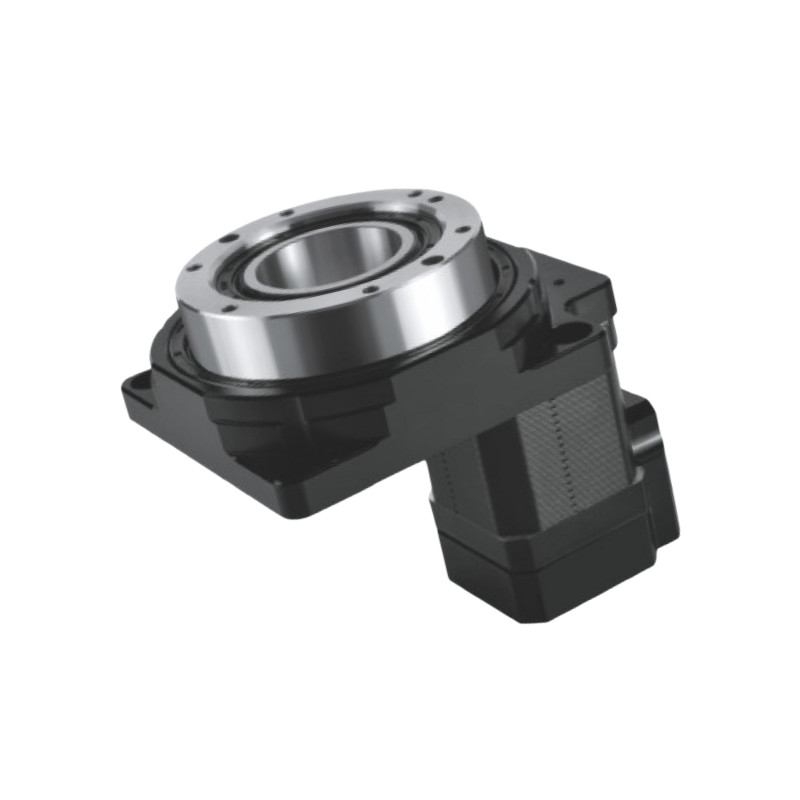

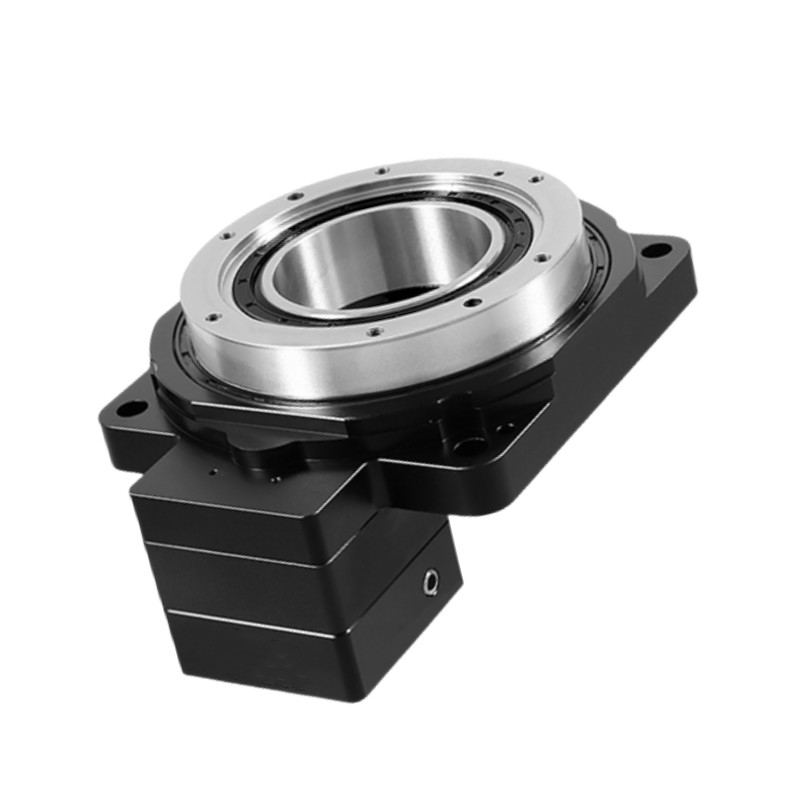

Name: Alta precisione Tavola rotante vuota Rapporto 10 Attuatore di cambio rotativo Piattaforma rotante vuota
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie HRG
Availability: InStock

Casa. > prodotti > Tavolo rotativo cavo >

Alta precisione Tavola rotante vuota Rapporto 10 Attuatore di cambio rotativo Piattaforma rotante vuota

Rapporto 10 Tavola rotante cava

Tavolo rotante cavo ad alta precisione

Tavolo rotativo cavo dell'attuatore

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Serie HRG

Contattaci

Chiedi un preventivo

Alta precisione Tavola rotante vuota Rapporto 10 Attuatore di cambio rotativo Piattaforma rotante vuota

Dettagli del prodotto

Prodotto:

HRG 85 Tavolo rotativo cavo

Supporto della piattaforma di uscita:

Cuscinetto a rulli attraversato

Movimento di spostamento:

360° ((Rotation in qualsiasi angolo)

Motore corrispondente (dimensioni):

Φ14-Φ50-Φ70-M4

Rapporto di riduzione:

5, 10

Torsione di uscita nominale:

18 Nm

Torque di accelerazione massima:

32NM

Torsione di arresto di emergenza:

54NM

Temperatura di funzionamento:

-10°C~90°C

Livello di produzione:

Protezione IP65

Livello di rumore:

≤ 65 dB

Termini di pagamento e di spedizione

Quantità di ordine minimo

da negoziare

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Tabella di piattaforma rotante a attuatore rotativo cavo per cambio planetario ad alta precisione

Ottieni il miglior prezzo

Piattaforma rotante cava ad alta precisione con cambio planetario per carichi pesanti

Ottieni il miglior prezzo

Tavola rotante di riduzione planetaria di carico pesante

Ottieni il miglior prezzo

Piattaforma rotante cava ad alta precisione per carichi pesanti Tavola rotante di riduzione planetaria

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Serie HRG 85Tavolo rotativo cavo

La piattaforma rotabile cava è un prodotto rivoluzionario progettato per varie applicazioni di movimento rotazionale.rigiditàQuesto prodotto rappresenta una svolta nei meccanismi di movimento di rotazione, ottenendo un equilibrio tra questi elementi con una precisione di posizionamento ripetuta di ≤ 5 secondi di arco.Accomoda facilmente i motori e offre una capacità di carico stabile, compatibile con servomotori AC o motori passo per la segmentazione ad angolo arbitrario.Questo non solo soddisfa le capacità di controllo numerico che gli splitter tradizionali non possono raggiungere, ma offre anche una precisione di posizionamento paragonabile ai motori DDRiduce notevolmente i costi e offre benefici inaspettati.

Caratteristiche

Alta precisione di posizionamento ripetuto

La piattaforma rotabile cava utilizza un metodo di riduzione a spirale a uno stadio per aumentare la coppia di uscita.combinato con un meccanismo flessibile di regolazione della clearance che controlla la reazione contraria modificando la distanza centrale tra i due ingranaggiQuesta progettazione si traduce in una reazione minima, raggiungendo una precisione di posizionamento ripetuta di meno di 5 secondi di arco.

Alta rigidità

La piattaforma rotante è supportata da un insieme di cuscinetti a rulli incrociati di precisione.e il loro diametro è leggermente maggiore delle dimensioni della corsia tra gli anelli interni e esterni dei cuscinettiQuesta configurazione crea un precarico tra gli anelli interni e esterni e i rulli.e momenti rivoluzionari, fornendo una rigidità più di dieci volte superiore a quella dei cuscinetti tradizionali.

Alta precisione di rotazione

Dopo il montaggio, la piattaforma servo-rotante viene rimessa a terra al diametro esterno e alla faccia terminale del disco rotante.utilizzando i cuscinetti a rulli incrociati come centro di rotazione (il grado standard è la precisione girata)Questo garantisce le tolleranze di coassialità e di parallelismo del disco rotante.

Configurazione del motore flessibile

La piattaforma rotabile cava consente cambiamenti di dimensioni di interfaccia flessibili attraverso flange personalizzate e fori dell'albero di ingresso, rendendola adatta per il collegamento di qualsiasi marca di servomotori o motori passo a passo.

Modello

Specificità

Diametro cavo

Rapporto

(mm)

HRG85-05K
HRG85-10K

Parametro di prestazione

HRG85-05K
Supporto della piattaforma di uscita	Cuscinetti a rulli incrociati	Velocità di uscita ammissibile	200 giri al minuto	Inerzia di rotazione	1203x10-6 kg.m2
Movimento di spostamento	360° ((Rotation in qualsiasi angolo)	Accuratezza del posizionamento ripetitivo	± 15 secondi di arco	Accuratezza del posizionamento	≤ 30 secondi di arco
Motore corrispondente (dimensioni)	Φ14-Φ50-Φ70-M4	Carico assiale ammissibile	500N	Lubrificazione	Grassi sintetici
Rapporto di riduzione	5	Carico radiale ammissibile	250 N	temperatura di funzionamento	-10°C~90°C
Torsione di uscita nominale	18NM	Parallelismo della piattaforma di output	00,02 mm	Vita di servizio	20000h
Torsione massima di accelerazione	32NM	Flusso della superficie della piattaforma di uscita	0.01 mm	Livello di produzione	Protezione IP65
Torsione di arresto di emergenza	54NM	Flusso di eccircolo della piattaforma di uscita	0.01 mm	Livello di rumore	≤ 65 dB
HRG85-10K
Supporto della piattaforma di uscita	Cuscinetti a rulli incrociati	Velocità di uscita ammissibile	200 giri al minuto	Inerzia di rotazione	1203x10-6 kg.m2
Movimento di spostamento	360° ((Rotation in qualsiasi angolo)	Accuratezza del posizionamento ripetitivo	± 15 secondi di arco	Accuratezza del posizionamento	≤ 30 secondi di arco
Motore corrispondente (dimensioni)	Φ14-Φ50-Φ70-M4	Carico assiale ammissibile	500N	Lubrificazione	Grassi sintetici
Rapporto di riduzione	10	Carico radiale ammissibile	250 N	temperatura di funzionamento	-10°C~90°C
Torsione di uscita nominale	14NM	Parallelismo della piattaforma di output	00,02 mm	Vita di servizio	20000h
Torsione massima di accelerazione	25.2NM	Flusso della superficie della piattaforma di uscita	0.01 mm	Livello di produzione	Protezione IP65
Torsione di arresto di emergenza	42NM	Flusso di eccircolo della piattaforma di uscita	0.01 mm	Livello di rumore	≤ 65 dB

Immagini dettagliate

Disegni

Alta precisione Tavola rotante vuota Rapporto 10 Attuatore di cambio rotativo Piattaforma rotante vuota 5

Istruzioni di installazione per il tavolo rotativo cavo

Imballaggio e spedizione

Alta precisione Tavola rotante vuota Rapporto 10 Attuatore di cambio rotativo Piattaforma rotante vuota 8
