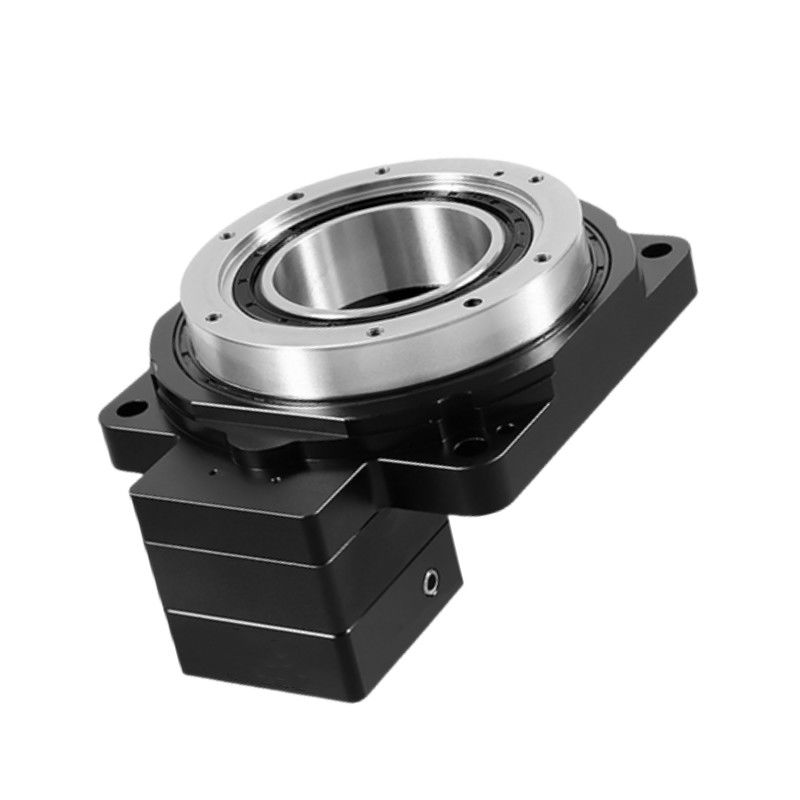

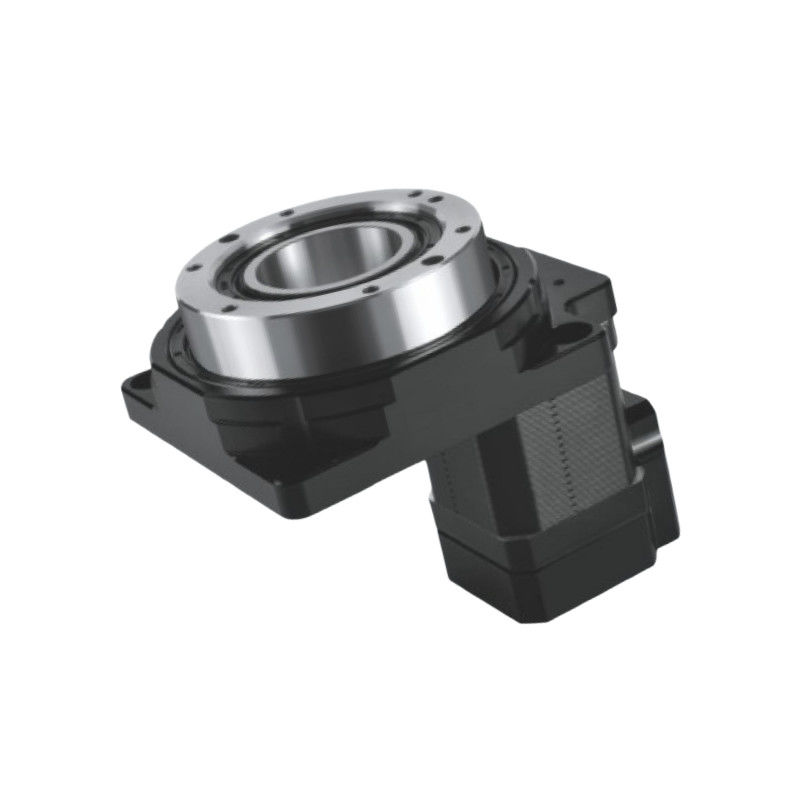

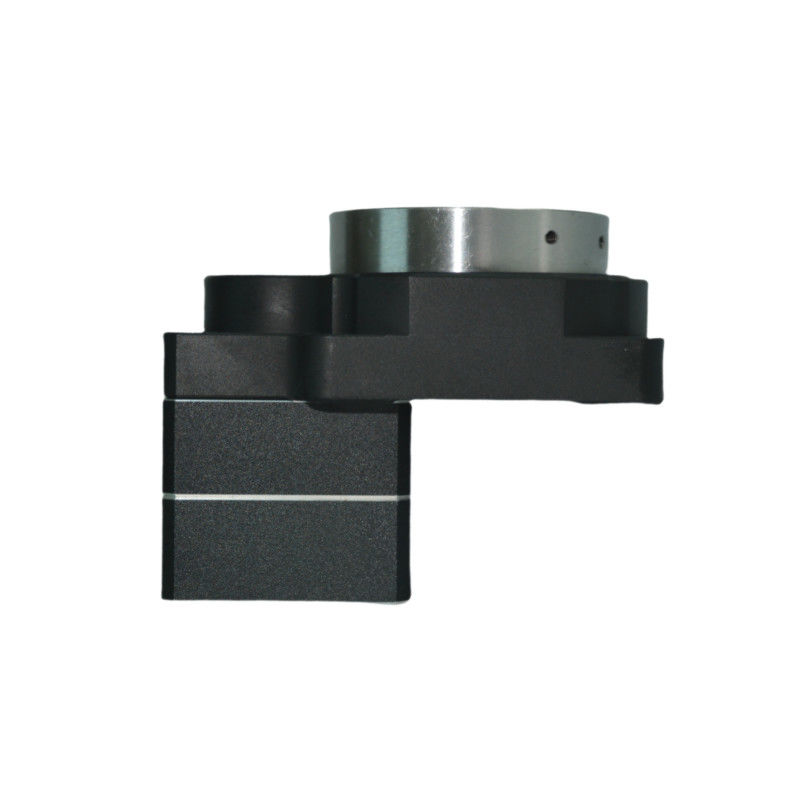

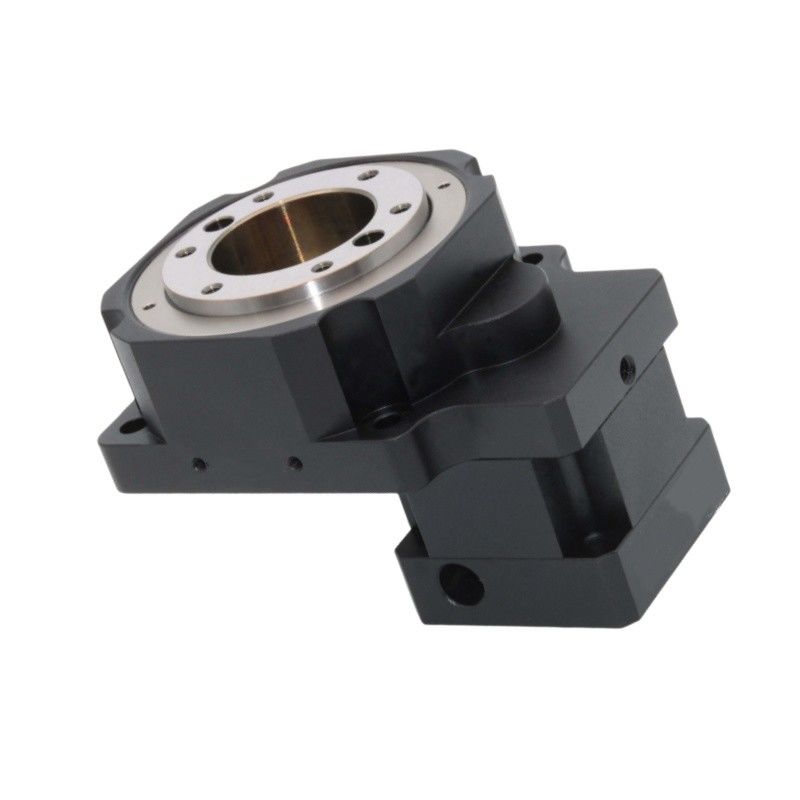

Tavola rotante a fuso cavo ad alta precisione Servo Attuatore di cambio rotativo piattaforma rotante vuota

Tavola rotante servo giratoria

attuatore

Tavola rotante a pozzo vuoto ad alta precisione

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Serie HRG

Contattaci

Chiedi un preventivo

Tavola rotante a fuso cavo ad alta precisione Servo Attuatore di cambio rotativo piattaforma rotante vuota

Dettagli del prodotto

Prodotto:

HRG 60 Tavolo rotativo cavo

Supporto della piattaforma di uscita:

Cuscinetto a rulli attraversato

Movimento di spostamento:

360° ((Rotation in qualsiasi angolo)

Motore corrispondente (dimensioni):

Φ8-Φ30-Φ45-M3

Rapporto di riduzione:

Torsione di uscita nominale:

5nm

Torque di accelerazione massima:

9nm

Torsione di arresto di emergenza:

15nm

Temperatura di funzionamento:

-10°C~90°C

Livello di produzione:

Protezione IP65

Livello di rumore:

≤ 65 dB

Termini di pagamento e di spedizione

Quantità di ordine minimo

da negoziare

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Tabella di piattaforma rotante a attuatore rotativo cavo per cambio planetario ad alta precisione

Ottieni il miglior prezzo

Piattaforma rotante cava ad alta precisione con cambio planetario per carichi pesanti

Ottieni il miglior prezzo

Tavola rotante di riduzione planetaria di carico pesante

Ottieni il miglior prezzo

Piattaforma rotante cava ad alta precisione per carichi pesanti Tavola rotante di riduzione planetaria

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Serie HRGTavolo rotativo cavo

La piattaforma rotabile cava è un prodotto rivoluzionario progettato per varie applicazioni di movimento rotazionale.rigiditàQuesto prodotto rappresenta una svolta nei meccanismi di movimento di rotazione, ottenendo un equilibrio tra questi elementi con una precisione di posizionamento ripetuta di ≤ 5 secondi di arco.Accomoda facilmente i motori e offre una capacità di carico stabile, compatibile con servomotori AC o motori passo per la segmentazione ad angolo arbitrario.Questo non solo soddisfa le capacità di controllo numerico che gli splitter tradizionali non possono raggiungere, ma offre anche una precisione di posizionamento paragonabile ai motori DDRiduce notevolmente i costi e offre benefici inaspettati.

Caratteristiche

Compatibile con servomotori da 100 a 750 W.
I pezzi di lavoro possono essere fissati direttamente.
La superficie della piattaforma rotante consente il blocco diretto dei pezzi da lavorare, migliorando la comodità di carico.
Il cablaggio è conveniente; questo design cavo facilita sia il cablaggio che la tubazione.
b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione".
Funzionamento agevole; la piattaforma ruota costantemente, senza intoppi e con posizionamento rapido.
Compatibile con vari motori; la piattaforma rotabile cava può essere azionata da servomotori di diverse marche.

Modello	Specificità	Diametro cavo	Rapporto
Modello	(mm)	(mm)	Rapporto
HRG60-05K	60	28	5

Parametro di prestazione

Supporto della piattaforma di uscita	Cuscinetti a rulli incrociati	Velocità di uscita ammissibile	200 giri al minuto	Inerzia di rotazione	735x10-7 kg.m2
Movimento di spostamento	360° ((Rotation in qualsiasi angolo)	Accuratezza del posizionamento ripetitivo	± 15 secondi di arco	Accuratezza del posizionamento	≤ 30 secondi di arco
Motore corrispondente (dimensioni)	Φ8-Φ30-Φ45-M3	Carico assiale ammissibile	250 N	Lubrificazione	Grassi sintetici
Rapporto di riduzione	5	Carico radiale ammissibile	125N	temperatura di funzionamento	-10°C~90°C
Torsione di uscita nominale	5NM	Parallelismo della piattaforma di output	00,02 mm	Vita di servizio	20000h
Torsione massima di accelerazione	9NM	Flusso della superficie della piattaforma di uscita	0.01 mm	Livello di produzione	Protezione IP65
Torsione di arresto di emergenza	15NM	Flusso di eccircolo della piattaforma di uscita	0.01 mm	Livello di rumore	≤ 65 dB

Immagini dettagliate

Disegni

Tavola rotante a fuso cavo ad alta precisione Servo Attuatore di cambio rotativo piattaforma rotante vuota 5

Istruzioni di installazione per il tavolo rotativo cavo

Imballaggio e spedizione

Tavola rotante a fuso cavo ad alta precisione Servo Attuatore di cambio rotativo piattaforma rotante vuota 8
