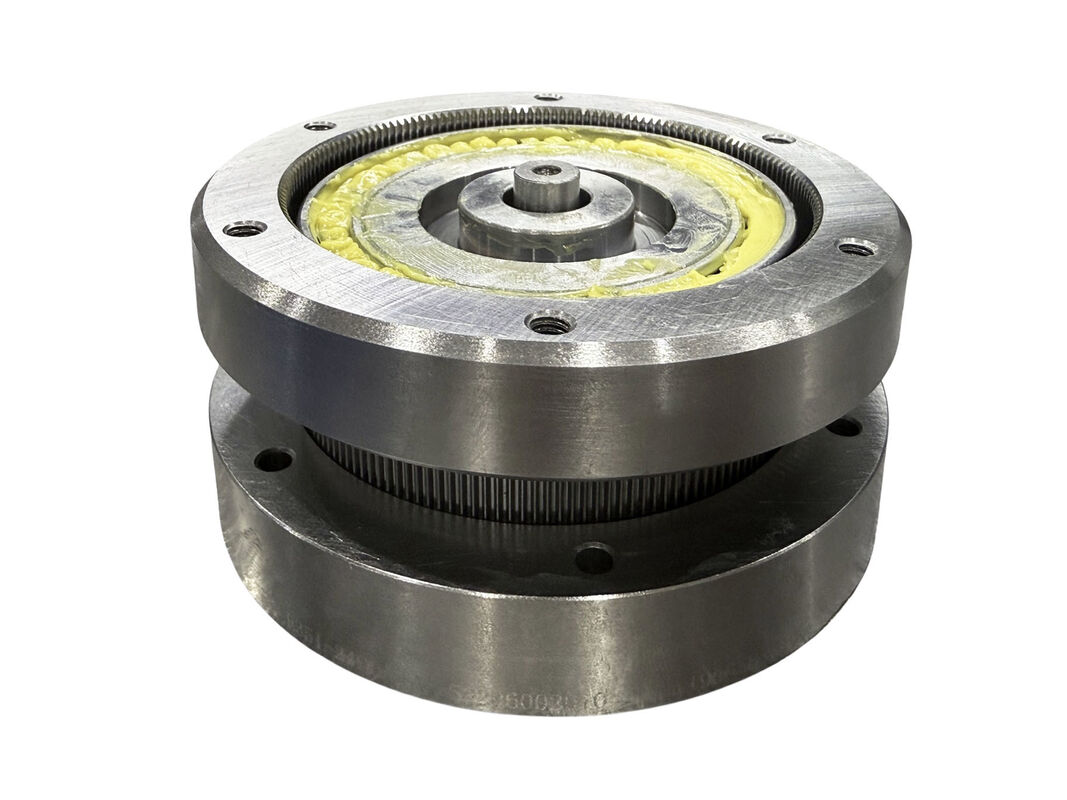

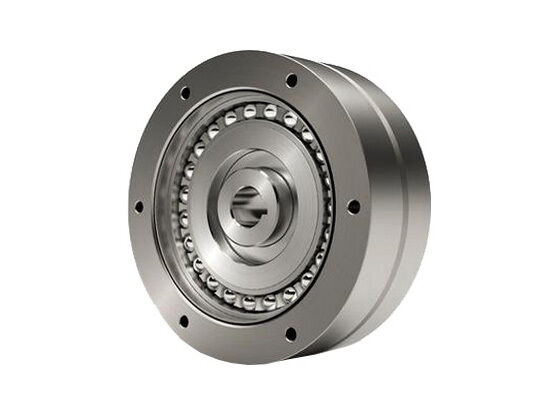

Robot industriale a spina circolare pannolino coassiale cambio a trasmissione armonica

Luogo di origine:

Cina

Marca:

HONPINE

Numero di modello:

Fds

Contattaci

Chiedi un preventivo

Robot industriale a spina circolare pannolino coassiale cambio a trasmissione armonica

Dettagli del prodotto

Rapporto di riduzione:

50,80,100,120,160,200,260

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

cartone con schiuma

Termini di pagamento

T/T

Capacità di alimentazione

2000000

Prodotti correlati

Robot industriale a spina circolare pannolino coassiale cambio a trasmissione armonica

Ottieni il miglior prezzo

Supporto motore tipo tazza HONPINE per riduttore armonico mini

Ottieni il miglior prezzo

Video

Riduzione delle onde di sollecitazione per robot

Ottieni il miglior prezzo

Video

Casella di marcia per robot industriali a contromisura ultra piatta zero

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Descrizione del cambio a trasmissione armonica HONPINE FDS

La serie di ingranaggi differenziali FDS è suddivisa in tipo combinato e tipo componente.Il tipo combinato mira ad integrare il meccanismo differenziale in un'unica unità per un facile montaggio nelle apparecchiature, e il suo alloggiamento consente il montaggio diretto di ingranaggi di trasmissione, pulegge, ecc. Il tipo di componente ha un disegno piatto e sottile,consentire ai clienti di progettare il proprio alloggiamento di incapsulamento e ottimizzare lo spazio del dispositivo in base alle loro esigenze strutturali.
Utilizzando il principio di funzionamento unico di Harmonic Drive, si tratta di un dispositivo differenziale ultra-compatto in grado di eseguire la messa a punto di fase e tempistica durante il funzionamento.
Il tipo combinato della serie FDS condivide gli stessi quattro componenti fondamentali del tipo di componente pancake,salvo che il tipo combinato comprende flange di tenuta anteriori e posteriori aggiuntive e cuscinetti di sostegnoLa serie FDS opera secondo lo stesso principio di funzionamento della serie FSG a tazza.e i cuscinetti del generatore d'onde sono disposti in due file, con la larghezza dei denti della spline circolare e della flexspline aumentata per gestire una maggiore capacità di coppia.il tipo pancake incorpora una spline extra circolare con lo stesso numero di denti della flexspline per il collegamento all'albero di uscita.

Specifica del cambio armonico di propulsione HONPINE FDS

Modello	Riduzione rapporto	coppia nominale a ingresso 2000r/min		coppia massima a Avvio/arresto		Max. permesso. valore di ave.load coppia		Instantanea massimo ammissibile. coppia		Max. permesso. input rotativo velocità ((r/min)	Permesso. input rotativo velocità ((r/min)	Peso
Modello	Riduzione rapporto	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Lubrificante a base di grasso	Lubrificante a base di grasso	kg
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
