Descrizione del prodotto

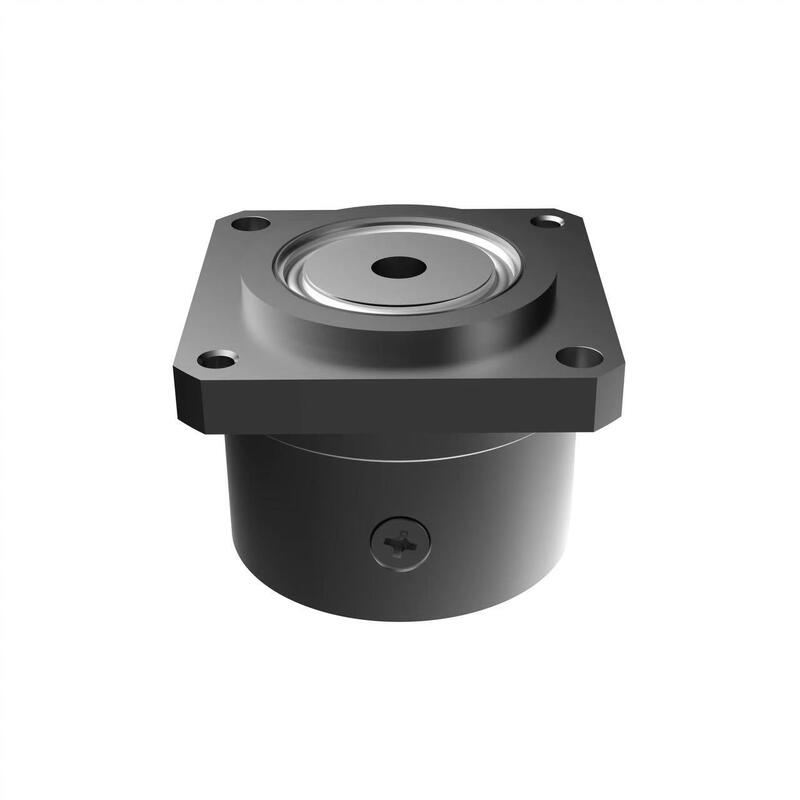

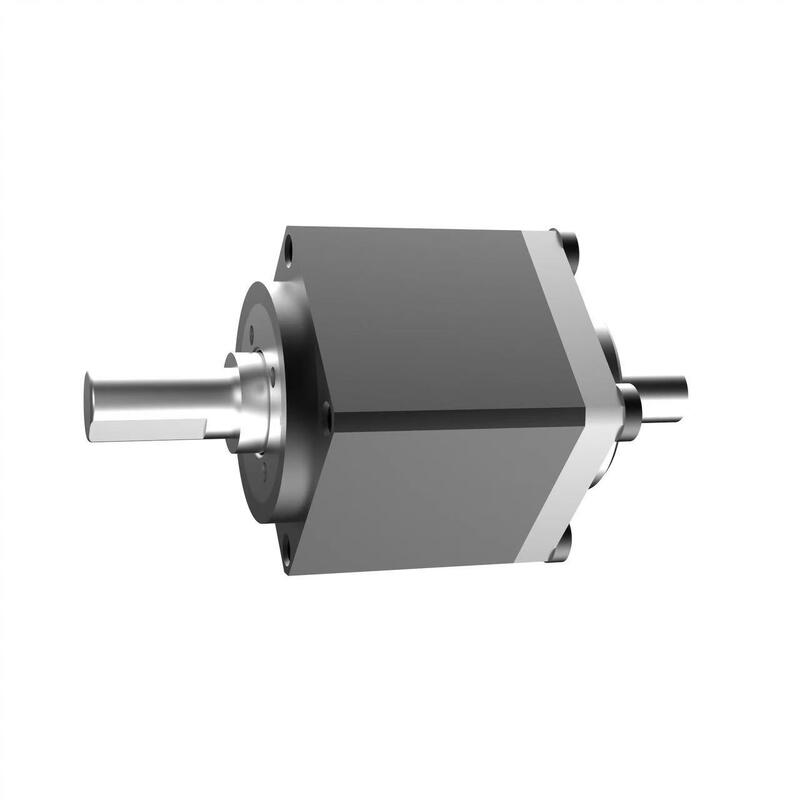

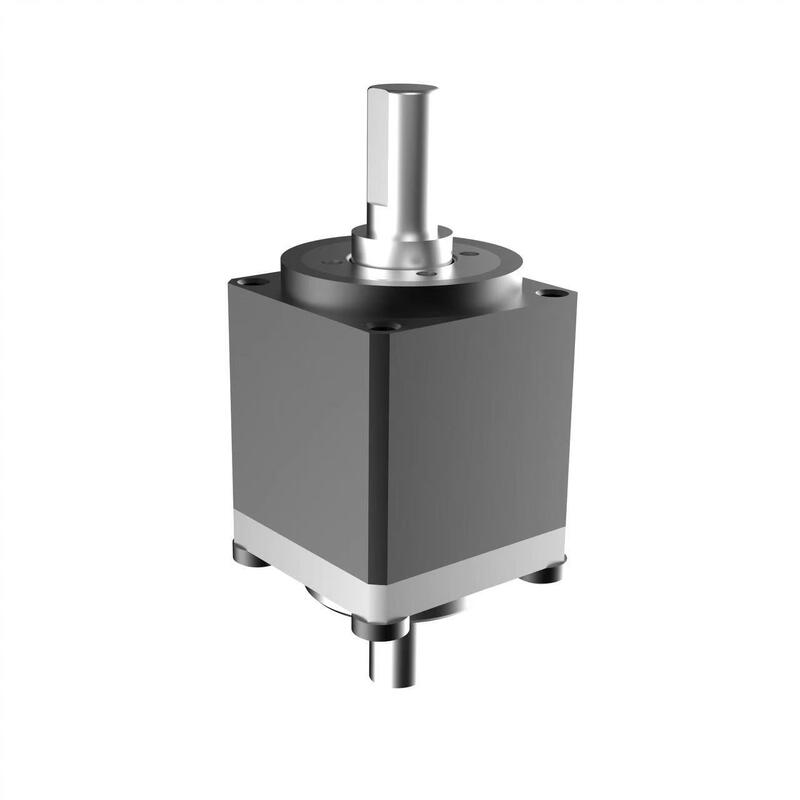

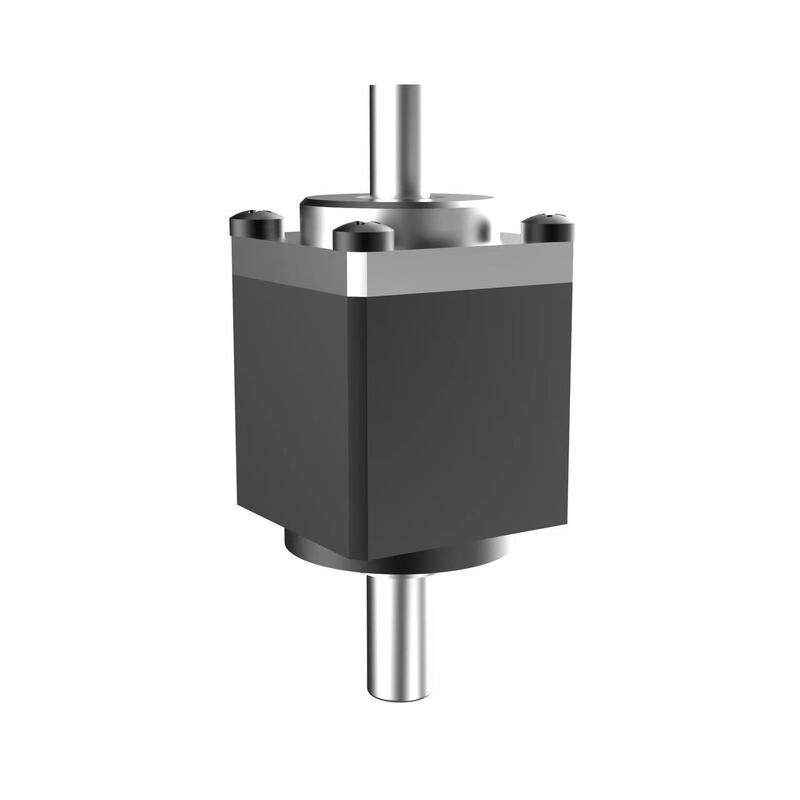

Descrizione: CSF Mini Harmonic Drive Gearbox

L'azionamento armonico in miniatura della serie CSF-mini è stato sviluppato per applicazioni con esigenze di volume e peso specializzate, utilizzando una flexspline in stile tazza.Questa serie offre esclusivamente prodotti modulari preassemblati per uso immediatoIl cuscinetto principale utilizza compatti cuscinetti a sfera a quattro punti di contatto per sostenere direttamente carichi esterni.il tipo di montaggio del motore (2XH) e il tipo di ingresso dell'albero (1U) che supportano forme di ingresso come cintureSelezionate il modello più adatto in base alle vostre esigenze di progettazione meccanica.

Caratteristiche del cambio a trasmissione armonica mini CSF

● Dimensioni compatte e design leggero

● Struttura compatta e semplificata

● Eccellente precisione di rotazione e di posizionamento

● Configurazione dell'input e dell'output coaxial

Specificità del riduttore a trasmissione armonica mini HONPINE CSF

Modello		Rapporto di ingranaggi	Torsione nominale all'ingresso 2000r/min[N.m]	Torsione massima ammissibile durante l'avvio e l'arresto[N.m]	Valore massimo ammissibile della coppia media di carico[N.m]	Torque massima consentita istantanea[N.m]	Velocità di ingresso massima ammissibile[r/min]	Velocità di ingresso media ammissibile[r/min]	Risposta degli attrezzi (arcsec)	1/4GD[kgcm2]	Massa (kg)
LFCE Serie	03	30	0.06	0.13	0.1	0.22	10000	6500	≤ 20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤ 20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤ 20	2.5x10- 4	0.039
		50	0.4	0.9	0.53	1.8			≤ 20
		80	0.52	1.35	0.84	2.5			≤ 10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤ 20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤ 20
		80	2.2	4.3	2.9	8			≤ 10
		100	2.4	4.8	3.3	9			≤ 10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤ 20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤ 20
		80	4.5	10.2	8.5	22			≤ 10
		100	5	11	8.9	25			≤ 10
