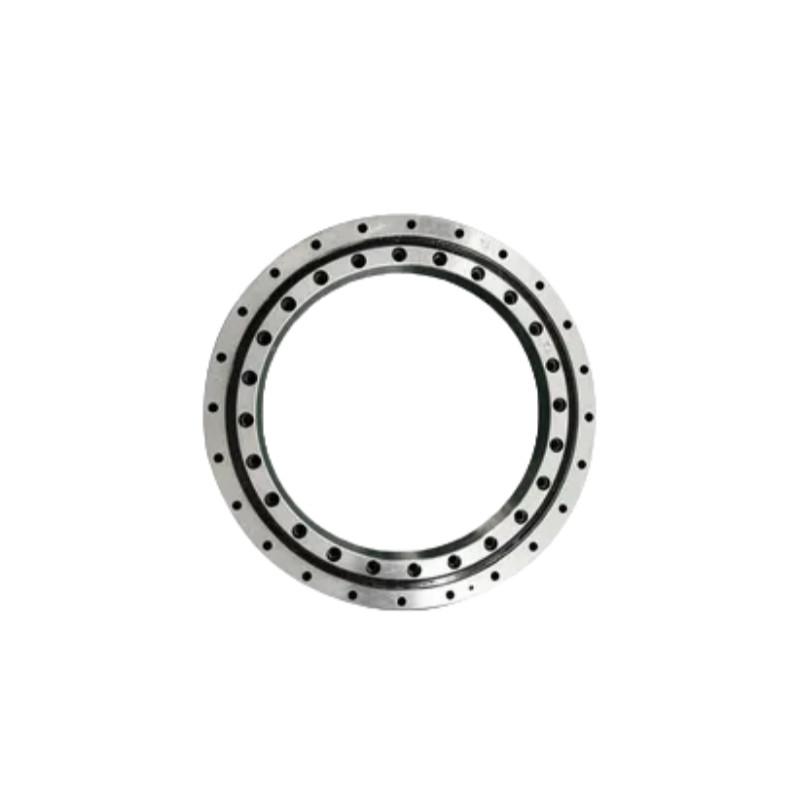

Cuscinetti per giradischi della serie XSU14
Introduzione
La serie XSU14 comprende tre tipi di cuscinetti: il cuscinetto a rotoli incrociati, il cuscinetto a rotoli incrociati e il cuscinetto a sfere a quattro punti di contatto.Tutti e tre i cuscinetti sono forniti senza anello di ingranaggiL'installazione con un sigillo, una coppa d'olio e una piccola gamma di coppia regolabile è disponibile.
Il cuscinetto del giradischi è in grado di sopportare simultaneamente grandi carichi radiali, carichi assiali, momenti di ribaltamento e altri carichi completi.rotazioneLa sua struttura compatta, la sua semplice installazione e la sua conveniente manutenzione la rendono ideale per applicazioni pesanti e a bassa velocità, come macchine da sollevamento, escavatori,giradischi, turbine eoliche, telescopi astronomici, torrette di serbatoi e altri dispositivi.
Caratteristiche dei cuscinetti del giradischi
1.di larghezza uguale o superiore a 50 mmI rulli sono orientati a un angolo di 90 gradi l'uno verso l'altro, attraversandosi alternativamente in un'unica pista.Questa disposizione unica consente loro di sopportare carichi complessi da molteplici direzioni.
2.Alta rigidità e precisione:I cuscinetti a rotoli incrociati hanno un libero interno minimo, con conseguente elevata rigidità e bassa deformazione sotto carico, rendendoli ideali per applicazioni che richiedono un movimento preciso.
3.Disegno compatto:Questi cuscinetti forniscono un'elevata capacità di carico e precisione in una forma relativamente piccola e compatta, consentendo loro di adattarsi ad applicazioni con spazio limitato.
4.Rotazione regolare:A causa della progettazione e della disposizione dei rulli, i cuscinetti a rulli incrociati consentono una rotazione regolare e controllata, rendendoli ideali per applicazioni in cui il movimento costante è cruciale.
Come scegliere un cuscinetto per giradischi
1.Requisiti di carico:Determinare il tipo (assiale, radiale, momento) e la grandezza del carico.
2.Precisione:Potrebbero essere necessari cuscinetti di maggiore precisione per la robotica o le attrezzature mediche.
3.Fattori ambientali:Considerate la polvere, l'umidità e la temperatura, che possono influenzare le prestazioni del cuscinetto.
4.Disegno di montaggio:Alcune applicazioni possono beneficiare di progetti montati su flange per una facile installazione.
Specificità
| Modello |
Dimensioni principali |
Accuratezza di rotazione |
Dimensione dell'installazione |
Carico nominale di base |
Autorizzazione |
| D |
d |
B |
B1 |
H |
P5 |
Anello esterno |
Anello interno |
Acciaio |
Radicale |
| Kea |
Kia |
Marino |
Sia |
Distanza dal centro di lancio |
Fuoco di montaggio |
Distanza dal centro di lancio |
Fuoco di montaggio |
Dynamic |
Staticità |
Dynamic |
Staticità |
| XSU140414 |
485 |
343 |
44.5 |
44.5 |
56 |
0.06 |
0.06 |
0.04 |
0.04 |
460 |
24-φ14 |
368 |
24-φ14 |
229 |
520 |
146 |
250 |
0.01~0.03 |
| XSU140544 |
614 |
474 |
44.5 |
44.5 |
56 |
0.07 |
0.06 |
0.04 |
0.04 |
590 |
32-φ14 |
498 |
32-φ14 |
270 |
680 |
170 |
330 |
0.01~0.03 |
| XSU140644 |
714 |
574 |
44.5 |
44.5 |
56 |
0.08 |
0.07 |
0.05 |
0.05 |
690 |
36-φ14 |
598 |
36-φ14 |
290 |
800 |
185 |
395 |
0.01~0.04 |
| XSU140744 |
814 |
674 |
44.5 |
44.5 |
56 |
0.08 |
0.08 |
0.05 |
0.05 |
790 |
40-φ14 |
698 |
40-φ14 |
315 |
930 |
200 |
445 |
0.01~0.04 |
| XSU140844 |
914 |
744 |
44.5 |
44.5 |
56 |
0.09 |
0.08 |
0.05 |
0.05 |
890 |
40-φ14 |
798 |
40-φ14 |
340 |
1050 |
215 |
510 |
0.01~0.04 |
| XSU140944 |
1014 |
874 |
44.5 |
44.5 |
56 |
0.09 |
0.09 |
0.06 |
0.06 |
990 |
44-φ14 |
898 |
44-φ14 |
360 |
1170 |
227 |
580 |
0.01~0.05 |
| XSU141094 |
1164 |
1024 |
44.5 |
44.5 |
56 |
0.11 |
0.11 |
0.07 |
0.07 |
1140 |
48-φ14 |
1048 |
48-φ14 |
390 |
1360 |
246 |
670 |
0.01~0.05 |
Disegno
Applicazione
