Sistemi di controllo della velocità di rotazione

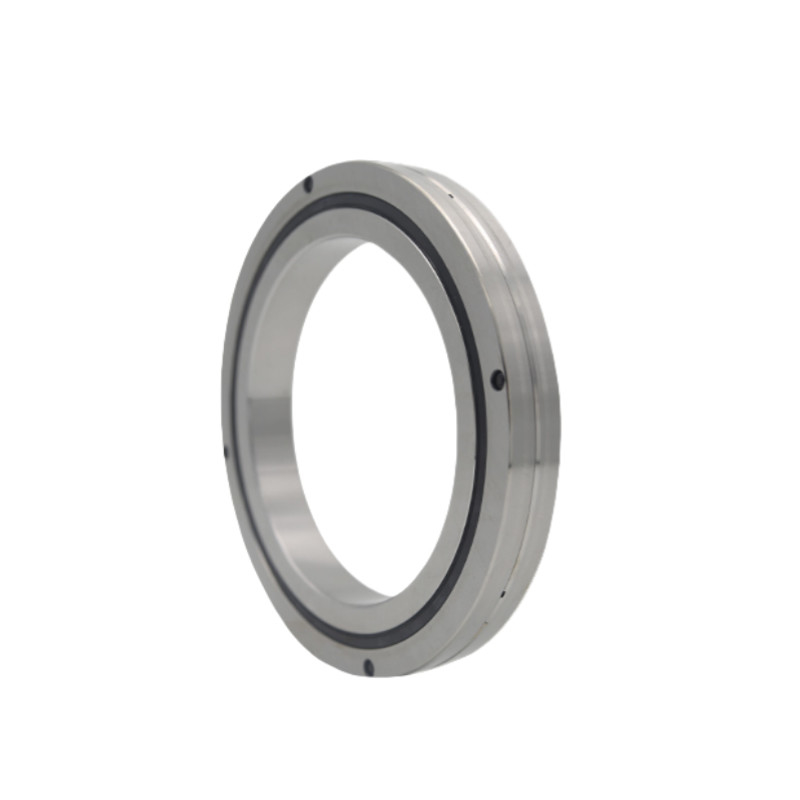

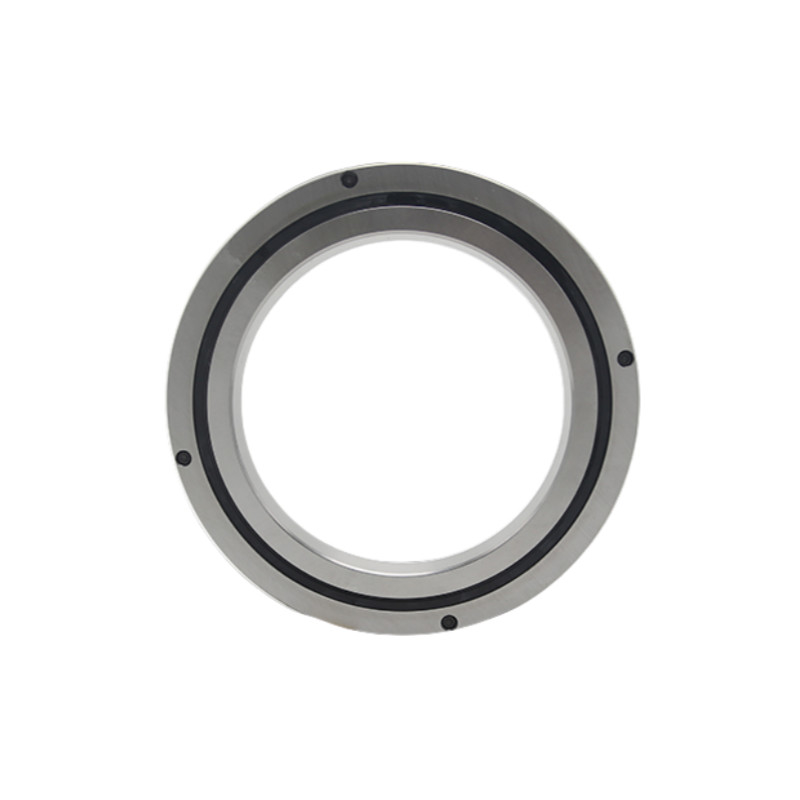

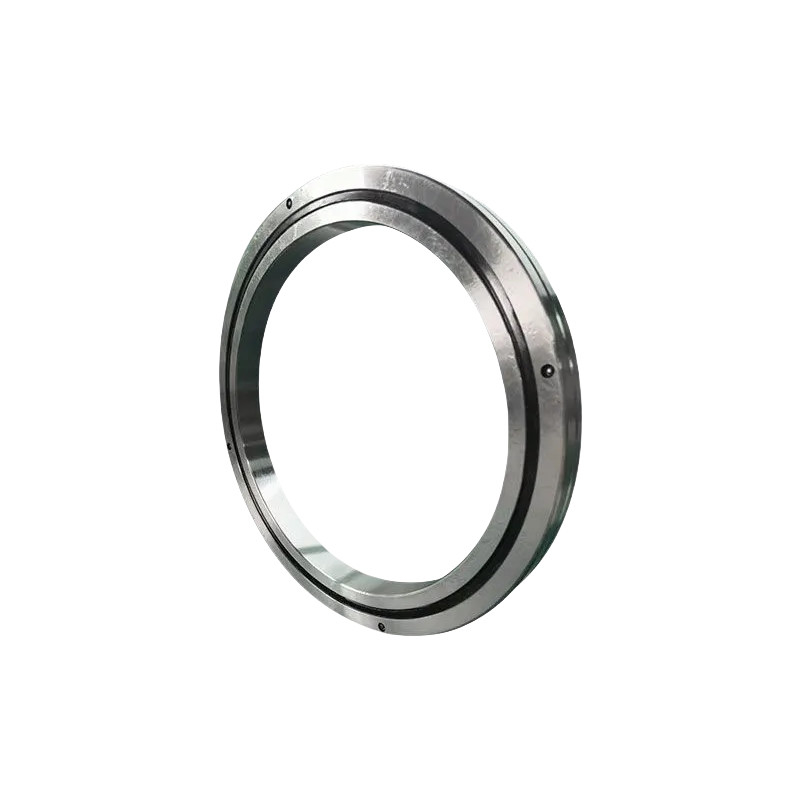

ID 20 mm cuscinetti a rulli trasversali

Cuscinetti a rulli trasversali della serie RB

Cuscinetti a rulli incrociati per automazione industriale

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

SERIE DEL RB

Contattaci

Chiedi un preventivo

Sistemi di controllo della velocità di rotazione

Dettagli del prodotto

Modello:

RB2008 a RB50040

Prodotto:

Cuscinetti a rulli trasversali della serie RB

Materiale:

Acciaio da cuscinetto, acciaio inossidabile, materiali plastici/polimeri, lubrificanti, materiali ce

Identificazione:

da 20 a 500 mm

OD:

da 36 a 600 mm

Diametro del cerchio di passo del rullo Dpw:

Da 27 a 548,8 mm

Campione:

0da 0,5 a 2,5 giri/min

Peso:

0da 0,04 a 26 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Cuscinetti speciali per robot industriali della serie RV

Ottieni il miglior prezzo

SHF SHG Cuscinetti armonici riduttori Cuscinetto speciale per robot

Ottieni il miglior prezzo

CSF CSG Cuscinetti armonici riduttori speciali per robot

Ottieni il miglior prezzo

Sistemi di controllo della velocità di rotazione

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Cuscinetti a rulli trasversali della serie RB

Name: Sistemi di controllo della velocità di rotazione
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: SERIE DEL RB
Availability: InStock

Con il rapido sviluppo e la crescente maturità delle apparecchiature di lavorazione ad alta precisione, sempre più apparecchiature di lavorazione CNC ad alta precisione come le piastre di indicizzazione CNC,centri di lavorazione verticali, macchine utensili verticali e macchine da macinare hanno abbandonato i disegni tradizionali e hanno adottato cuscinetti a rulli trasversali migliori.

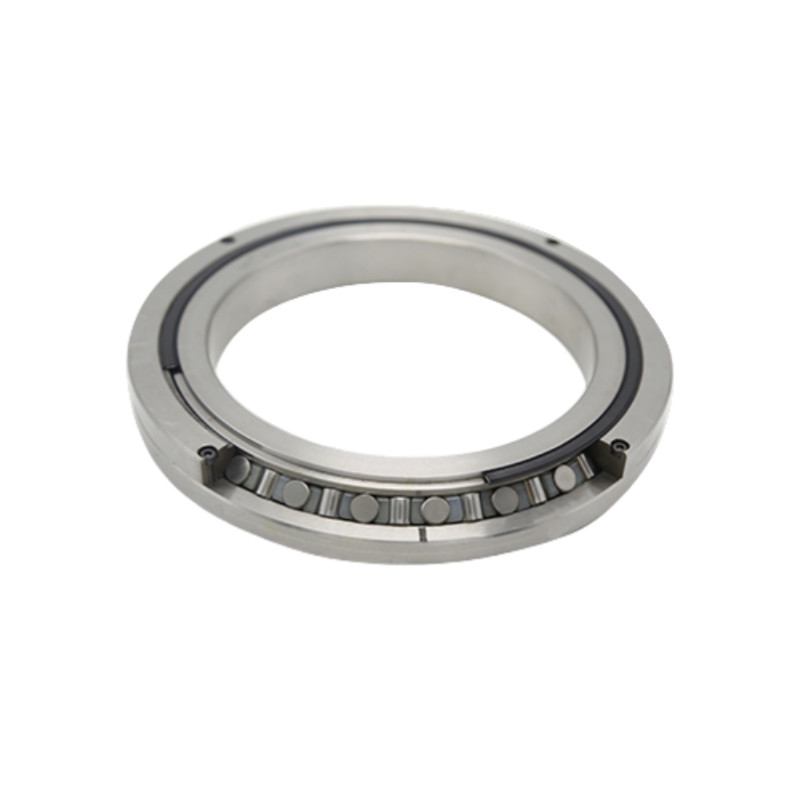

I cuscinetti a rulli incrociati sono generalmente rulli cilindrici o rulli conici disposti in modo trasversale su una singola corsia.I rulli sono separati da supporti o blocchi di isolamentoEssi hanno un'elevata precisione di rotazione, grande capacità di carico, piccole dimensioni, alta velocità di rotazione e rigidità.
Questa struttura a rulli trasversali consente a un singolo cuscinetto di resistere a carichi in tutte le direzioni come carichi assiali, carichi radiali e momenti di ribaltamento.la rigidità è aumentata di 3-4 volteAllo stesso tempo, le dimensioni esterne di questa serie di cuscinetti sono miniaturizzate al massimo.La struttura speciale ultra-sottile è vicina al limite della miniaturizzazione e ha un'elevata rigidità, quindi è più adatto per applicazioni quali giunzioni o parti rotanti di robot industriali, tavoli rotanti di centri di lavorazione, parti rotanti di manipolatori, tavoli rotanti di precisione, torrette,strumenti medici, ecc.

Regole per il modello e la denominazione

100

CC0

Modello nominale

Diametro interno nominale (mm)

Larghezza nominale (mm)

Modalità di tenuta

• Non contrassegnato: non sigillato

• UU: sigilli su entrambi i lati

• U: sigillo unilaterale della cintura

Disponibilità radiale

• CC0: cancellazione negativa (precarico)

• C0: clearance positiva

• C1: grande spazio libero

Livello di precisione

• Non contrassegnato: livello ordinario (livello 0)

• P6

• P5

• P4

• P2

※ Per favore con- Per la precisione del tipo Ra.

Caratteristiche
1- Alta precisione: precisione P4, precisione P2
2. Alta rigidità: questo cuscinetto di serie ha preload
3. carico elevato:Questo cuscinetto di serie può sopportare carico assiale in doppia direzione, carico radiale e momento di inclinazione
4. Piccole dimensioni: questo cuscinetto di serie può risparmiare spazio per macchine utensili

Specificità

Numero modello.	Dimensione					Spalla		Carico nominale di base		Peso
	Dimensione					Spalla		(Radial)		Peso
	Identificazione	OD	Diametro del cerchio di passo del rullo Dpw	Altezza	Chamfer rmin	ds (massimo)	D (min.)	Cr CN	Cor CN	Kg
	(mm)	(mm)	Diametro del cerchio di passo del rullo Dpw	B B1	Chamfer rmin	ds (massimo)	D (min.)	Cr CN	Cor CN	Kg
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

Applicazione


Automazione industriale	Apparecchiature mediche	Aerospaziale	Apparecchiature di precisione
