Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie VSI
Introduzione

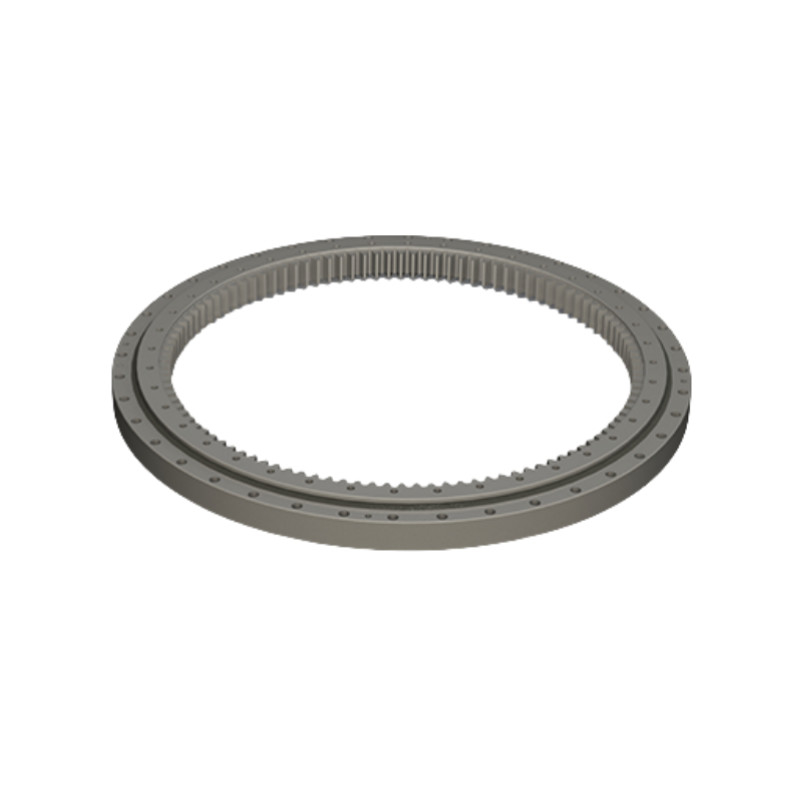

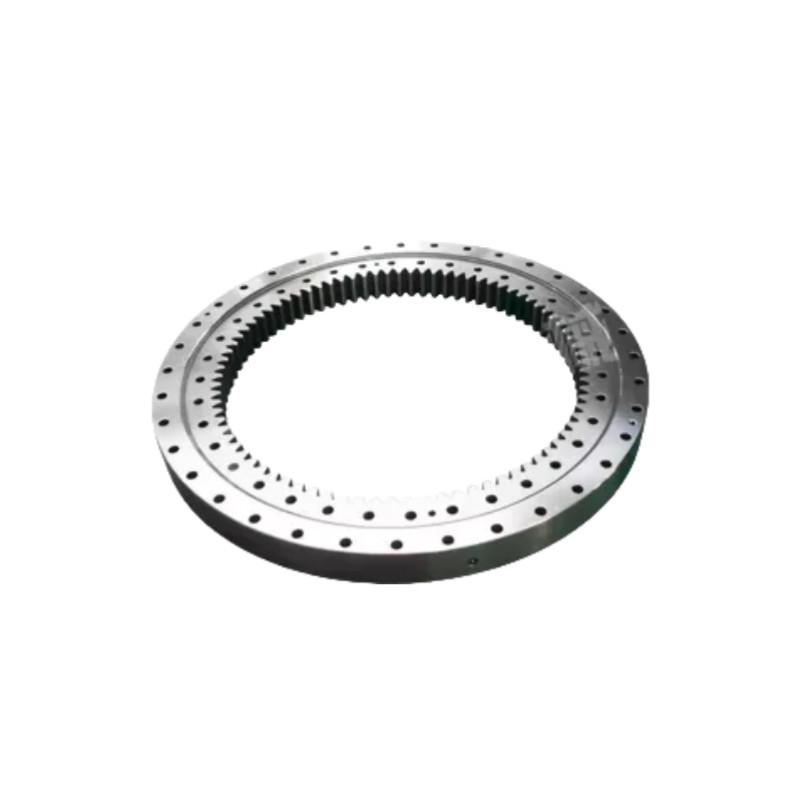

Il cuscinetto a sfera a quattro punti di contatto della serie VSI con denti di ingranaggio interni è progettato per essere installato con un sigillo, dotato di una coppa di olio,e può essere regolato su un piccolo intervallo di coppia di aperturaQuesto cuscinetto è adatto a una varietà di condizioni di lavoro e può soddisfare la precisione richiesta.
Il cuscinetto per giradischi della serie VSI è in grado di sopportare grandi carichi radiali, carichi assiali, momenti di ribaltamento e altri carichi completi.trasmissione e fissazioneLa struttura compatta, l'installazione semplice e la comodità di manutenzione lo rendono ideale per applicazioni pesanti e a bassa velocità, come macchine da sollevamento, escavatori, giradischi, turbine eoliche,telescopi astronomiciSi tratta di un cuscinetto altamente versatile che viene ampiamente utilizzato in una varietà di industrie.
Caratteristiche dei cuscinetti del giradischi
1.Capacità di carico elevataI cuscinetti di giradischi possono sopportare sostanziali carichi radiali, assiali e di momento di inclinazione.
2.Rotazione regolare:Sono progettati per consentire una rotazione regolare e continua anche sotto carico pesante.
3.Precisione:Alcuni cuscinetti sono progettati con elevata precisione per applicazioni in cui il posizionamento accurato è fondamentale, come in macchinari o robotica.
Come scegliere un cuscinetto per giradischi
1.Requisiti di carico:Determinare il tipo (assiale, radiale, momento) e la grandezza del carico.
2.Precisione:Potrebbero essere necessari cuscinetti di maggiore precisione per la robotica o le attrezzature mediche.
3.Fattori ambientali:Considerate la polvere, l'umidità e la temperatura, che possono influenzare le prestazioni del cuscinetto.
4.Disegno di montaggio:Alcune applicazioni possono beneficiare di progetti montati su flange per una facile installazione.
Specificità
| Modello | Dimensioni principali | Dimensione dell'installazione | Carico nominale di base | Autorizzazione | ||||||||||||||
| D | d | B | B1 | H | fare | M | Z | Anello esterno | Anello interno | Acciaio | Radicale | |||||||
| Distanza dal centro di lancio | Fuoco di montaggio | Distanza dal centro di lancio | Fuoco di montaggio | Dynamic | Staticità | Dynamic | Staticità | Radicale | Acciaio | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 con profondità 20 | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-M12 con profondità 20 | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 con profondità 20 | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 con profondità 20 | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 con profondità 20 | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 con profondità 20 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 con profondità 20 | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |
Disegno
Applicazione
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
