Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie VSU
Introduzione

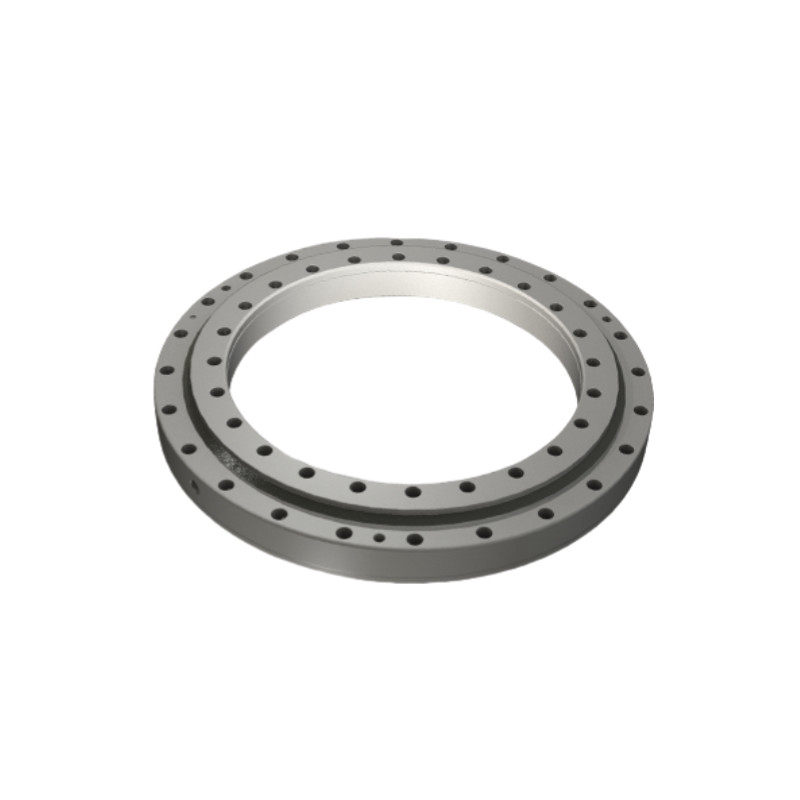

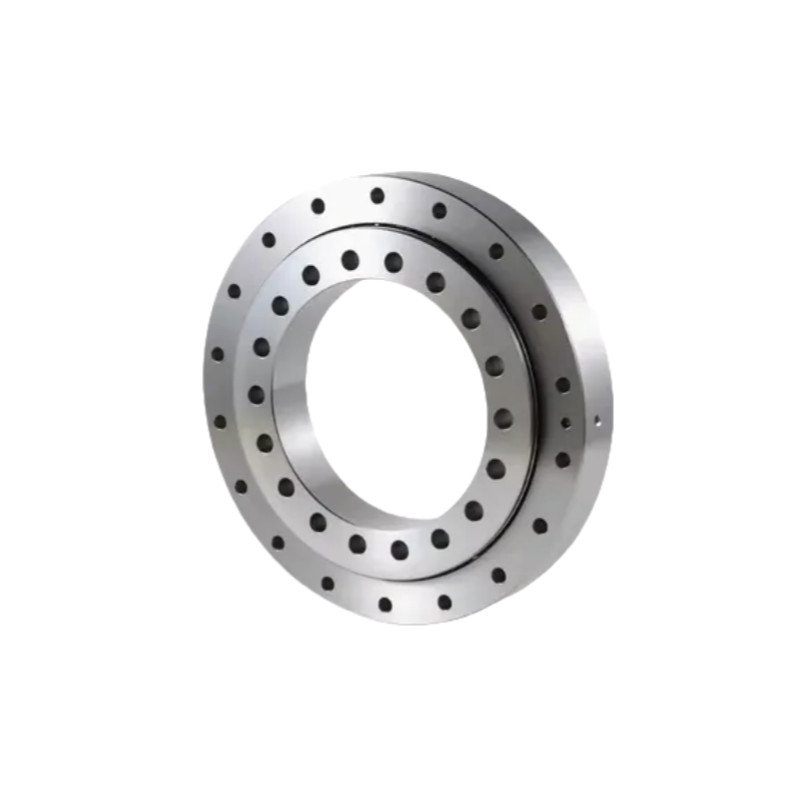

Il cuscinetto a sfera a quattro punti di contatto della serie VSU, senza anello di ingranaggi, cuscinetto giradischi è un prodotto ad alte prestazioni che può essere installato con sigillo, dotato di una coppa di olio,e regolato per fornire una tolleranza ottimale della coppia in un intervallo che si adatta alle vostre esigenzeLa sua precisione è progettata per soddisfare le esigenze di varie condizioni di lavoro.
Il cuscinetto a sfera a quattro punti di contatto della serie VSU e il cuscinetto giradischi, che non comprendono un anello di ingranaggi, sono in grado di sopportare carichi radiali e assiali significativi, momenti di ribaltamento,e altri carichi complessiviÈ un componente altamente versatile che può svolgere molteplici funzioni, tra cui supporto, rotazione, trasmissione e fissazione.semplice installazione e manutenzione conveniente rendono questo prodotto ideale per applicazioni pesanti e a bassa velocità, quali macchine per sollevamento, escavatori, giradischi, turbine eoliche, telescopi astronomici, torrette di serbatoi e altri dispositivi.È un prodotto altamente versatile e ampiamente utilizzato in una varietà di industrie..
Caratteristiche dei cuscinetti del giradischi
1.Capacità di carico elevataI cuscinetti di giradischi possono sopportare sostanziali carichi radiali, assiali e di momento di inclinazione.
2.Rotazione regolare:Sono progettati per consentire una rotazione regolare e continua anche sotto carico pesante.
3.Precisione:Alcuni cuscinetti sono progettati con elevata precisione per applicazioni in cui il posizionamento accurato è fondamentale, come in macchinari o robotica.
Come scegliere un cuscinetto per giradischi
1.Requisiti di carico:Determinare il tipo (assiale, radiale, momento) e la grandezza del carico.
2.Precisione:Potrebbero essere necessari cuscinetti di maggiore precisione per la robotica o le attrezzature mediche.
3.Fattori ambientali:Considerate la polvere, l'umidità e la temperatura, che possono influenzare le prestazioni del cuscinetto.
4.Disegno di montaggio:Alcune applicazioni possono beneficiare di progetti montati su flange per una facile installazione.
Specificità
| Modello | Principale dimensioni | Installazione dimensione | Di base Carico nominale | Autorizzazione | |||||||||||
| D | d | B | B1 | H | Altri Anello | Anello interno | Acciaio | Radicale | |||||||
| Distanza dal centro di lancio | Fuoco di montaggio | Distanza dal centro di lancio | Fuoco di montaggio | Dynamic | Staticità | Dynamic | Staticità | Radicale | Acciaio | ||||||
| VSU200414 | 486 | 342 | 44.5 | 44.5 | 56 | 460 | 24-φ14 | 367 | 24-φ14 | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSU200544 | 616 | 472 | 44.5 | 44.5 | 56 | 590 | 32-φ14 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSU200644 | 716 | 572 | 44.5 | 44.5 | 56 | 690 | 36-φ14 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSU200744 | 816 | 672 | 44.5 | 44.5 | 56 | 790 | 40-φ14 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSU200844 | 916 | 772 | 44.5 | 44.5 | 56 | 890 | 40-φ14 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSU200944 | 1016 | 872 | 44.5 | 44.5 | 56 | 990 | 44-φ14 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSU201094 | 1166 | 1022 | 44.5 | 44.5 | 56 | 1140 | 48-φ14 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |
Disegno
Applicazione
Macchine pesanti:Utilizzato in escavatori, gru e altre grandi attrezzature da costruzione per sostenere il braccio rotante o il boom.
Dischi giratori industriali:Utilizzato per la rotazione in grandi giradischi industriali per la produzione o lo stoccaggio.
Robotica:I cuscinetti a giradischi di precisione sono utilizzati nella robotica dove è essenziale una rotazione accurata.
Turbine eoliche:Trovato nei sistemi di giovamento e passo delle turbine eoliche per aiutare a regolare le pale e l'orientamento.
Apparecchiature mediche:Le versioni di precisione sono utilizzate nelle apparecchiature di imaging, come le macchine CT o MRI, per una rotazione fluida.
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
