Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie XU

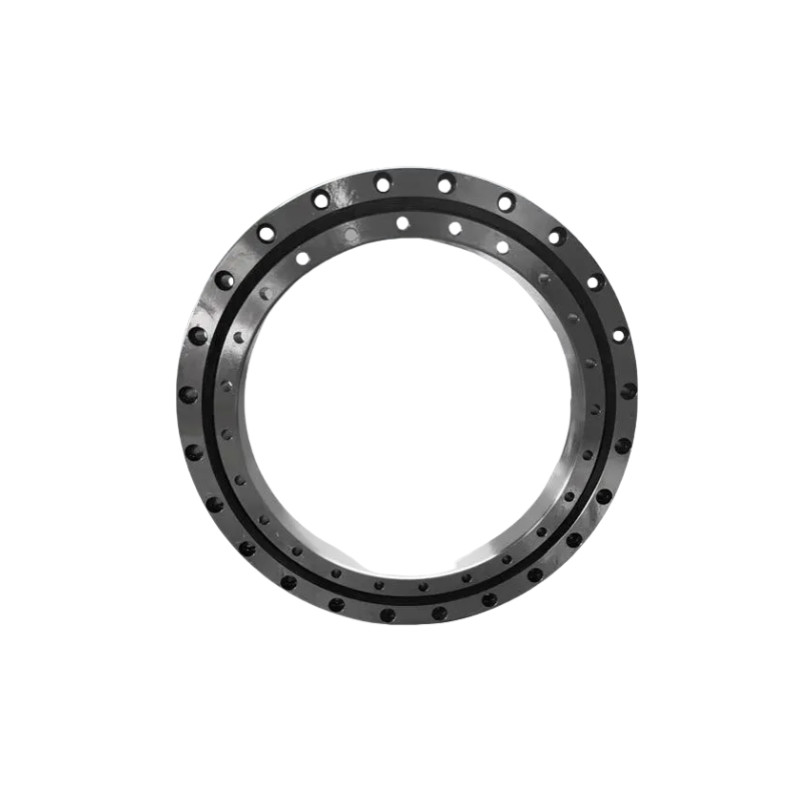

Introduzione
La serie XU (anelli interni ed esterni integrati) elimina la necessità di flange fisse e di un sedile di supporto.la struttura dell'anello interno ed esterno integrato con sedile consente un impatto minimo sulle prestazioni durante l'installazione, garantendo la stabilità, la precisione di rotazione e la coppia per la rotazione degli anelli esterni e interni.
Caratteristiche dei cuscinetti del giradischi
1.Capacità di carico elevataI cuscinetti di giradischi possono sopportare sostanziali carichi radiali, assiali e di momento di inclinazione.
2.Rotazione regolare:Sono progettati per consentire una rotazione regolare e continua anche sotto carico pesante.
3.Precisione:Alcuni cuscinetti sono progettati con elevata precisione per applicazioni in cui il posizionamento accurato è fondamentale, come in macchinari o robotica.
Come scegliere un cuscinetto per giradischi
1.Requisiti di carico:Determinare il tipo (assiale, radiale, momento) e la grandezza del carico.
2.Precisione:Potrebbero essere necessari cuscinetti di maggiore precisione per la robotica o le attrezzature mediche.
3.Fattori ambientali:Considerate la polvere, l'umidità e la temperatura, che possono influenzare le prestazioni del cuscinetto.
4.Disegno di montaggio:Alcune applicazioni possono beneficiare di progetti montati su flange per una facile installazione.
Specificità
| Modello | Dimensioni | Modello |
Classificazione di carico di base
|
Classificazione di carico di base
|
Peso | |||||||||
|
(Axial)
|
(Radial)
|
|||||||||||||
| Anello interno | Anello esterno | Roller Pitch Dia. | Altezza | Distanza centrale dell'anello esterno | Fori di installazione | Distanza centrale dell'anello interno | Fori di installazione | Cr | Coa | Cr | Coa | |||
| d | D | Dpw | B B1 | r min | non | Li | Ni | KN: | KN: | KN: | KN: | Kg | ||
| XU050077 | 40 | 112 | 77 | 22 | 97 | - Sei-dia.6.6 | 56 | 6-M8 | XU050077 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
| XU060094 | 57 | 140 | 94 | 26 | 120 | - Sei-dia.9 | 70 | 6-M8 | XU060094 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
| XU060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | - 8-Dia.6.9 | 88.9 | - 8-Dia.6.9 | XU060111 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
| XU080120 | 69 | 170 | 120 | 30 | 148 | 6-Dia,9 | 90 | 6-M8 | XU080120 | 56 | 53 | 35.5 | 26 | 4 |
| XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | - 16 giorni.6.9 | 115.8 | - 16 giorni.6.9 | XU080149 | 63 | 66 | 40 | 32.5 | 3.6 |
| XU120179 | 124.5 | 234 | 179 | 35 | 214 | - Dodici.11 | 144.5 | - Dodici.11 | XU120179 | 118 | 179 | 75 | 88 | 7 |
| XU120222 | 140 | 300 | 222 | 36 | 270 | - Dodici.16 | 170 | - Dodici.18 | XU120222 | 133 | 275 | 85 | 131 | 12 |
| XU160260 | 191 | 329 | 260 | 46 | 305 | 20 giorni.14 | 215 | 20 giorni.14 | XU160260 | 212 | 350 | 135 | 173 | 16 |
| XU080264 | 245.9 | 3111 | 264 | 25.4 | 295.3 | - Dodici.8.7 | 231.8 | - Dodici.8.7 | XU080264 | 85 | 117 | 54 | 57 | 6.9 |
| XU160405 | 336 | 474 | 405 | 46 | 450 | 30 giorni.14 | 360 | 30 giorni.14 | XU160405 | 270 | 550 | 172 | 270 | 25 |
| XU080430 | 380 | 480 | 430 | 26 | 462 | 20 giorni.9 | 398 | 20-M10 | XU080430 | 110 | 280 | 70 | 138 | 12 |
| XU300515 | 384 | 646 | 515 | 86 | 598 | 18 giorni.26 | 432 | 18 giorni.26 | XU300515 | 720 | 1370 | 455 | 670 | 115 |
Tavolo rotativo cavo
Applicazione
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
