Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie XSU
Introduzione

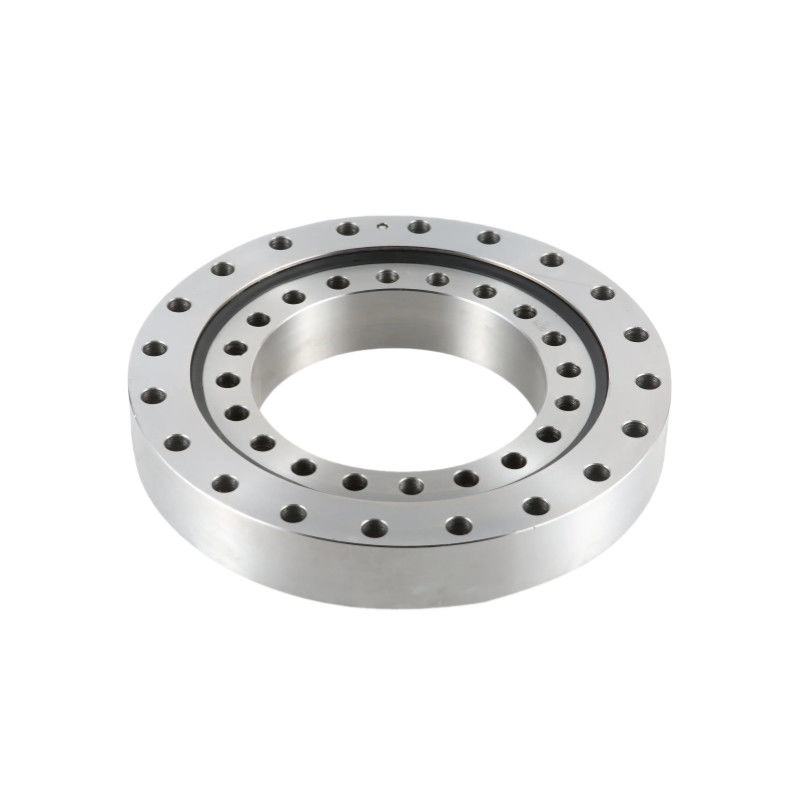

La serie XSU (anello interno ed esterno integrato) elimina la necessità di flange fisse e sedili di supporto.l'impianto non ha quasi alcun effetto sulle prestazioni, ottenendo così stabilità, una certa precisione di rotazione e coppia che possono essere utilizzate sia per la rotazione degli anelli esterni che per quella interna.
Caratteristiche dei cuscinetti del giradischi
1.Capacità di carico elevataI cuscinetti di giradischi possono sopportare sostanziali carichi radiali, assiali e di momento di inclinazione.
2.Rotazione regolare:Sono progettati per consentire una rotazione regolare e continua anche sotto carico pesante.
3.Precisione:Alcuni cuscinetti sono progettati con elevata precisione per applicazioni in cui il posizionamento accurato è fondamentale, come in macchinari o robotica.
Specificità
| Modello N.O. |
Fabbricazione
|
Dimensina ((mm) | L'asse di carico di base |
Classificazione di carico di base
|
Limitazione della velocità | Peso | ||||||||
|
Diametro
|
Radicale
|
|||||||||||||
|
Anello interno
|
Anello esterno
|
Larghezza
|
Fori di installazione
|
Campione
|
- Sì, signore. | Dia. li | Ca KN | Coa KN | Cr CN | Cor CN | r/min | Kg | ||
|
d
|
D
|
B
|
nB
|
r min
|
||||||||||
| XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 375 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 100 | 7.8 |
| XSU140414 | 344 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 | |
| XSU140544 | 474 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 | |
| XSU140644 | 574 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 | |
| XSU140744 | 674 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 | |
| XSU140844 | 774 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 | |
| XSU140944 | 874 | 874 | 1014 | 56 | 44 | 3.6 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 | |
Draving
Applicazione
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
