Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie HYR
Introduzione

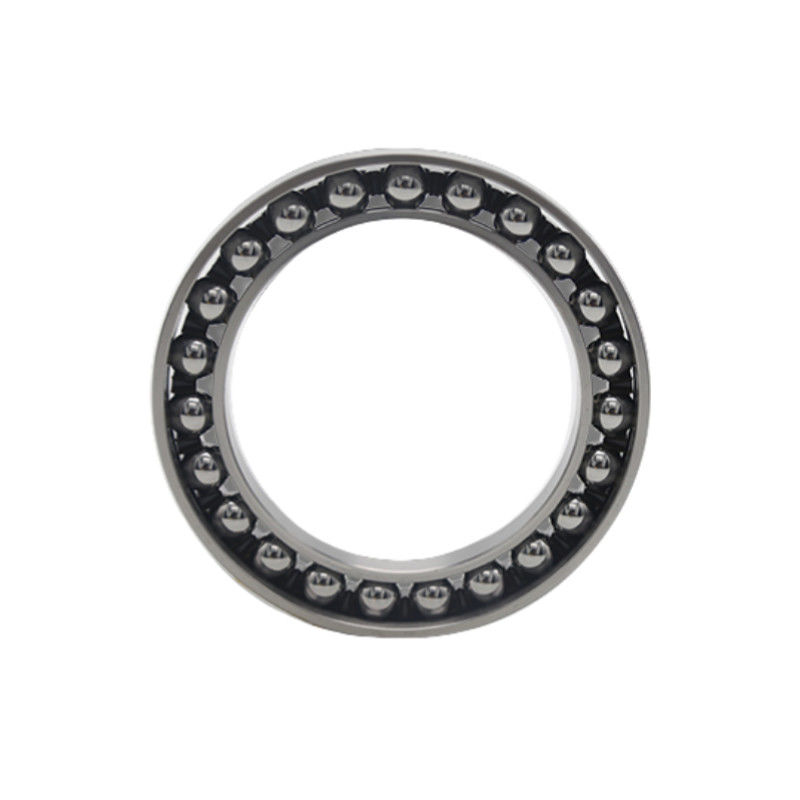

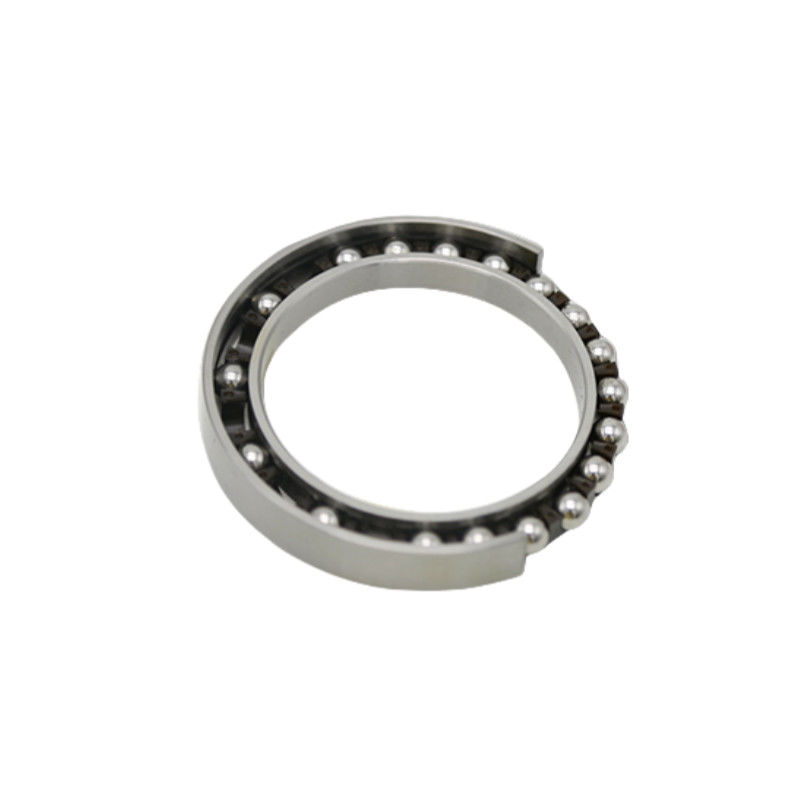

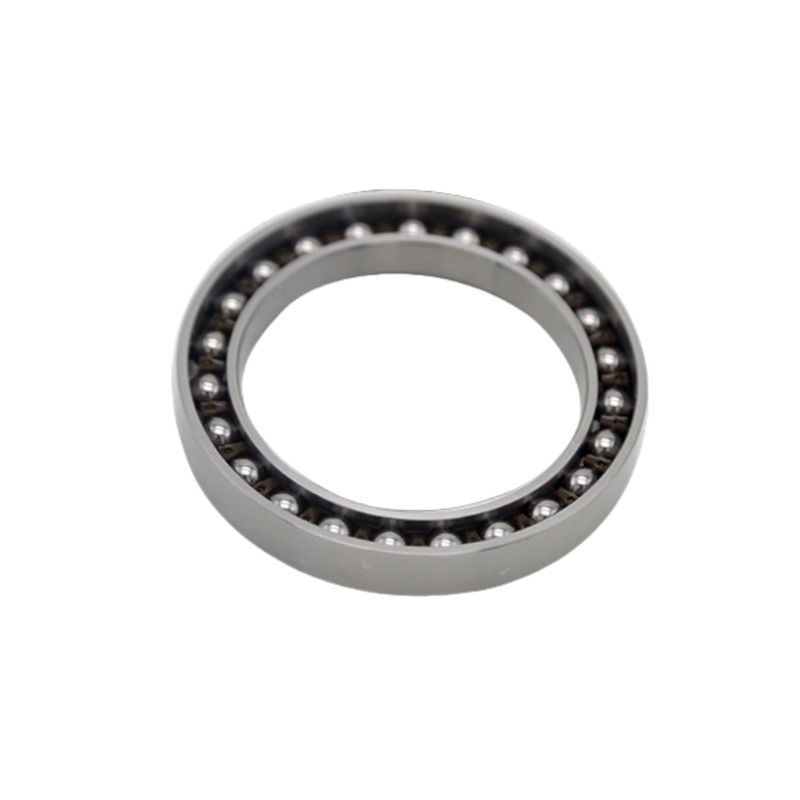

Il cuscinetto flessibile HYR sopporta principalmente sollecitazioni alternate.L'acciaio a carico di cromo ad alto tenore di carbonio è utilizzato per gli anelli interni ed esterni e per gli elementi di laminazione, e per il ritenere viene utilizzato un supporto integrato in nylon.
cuscinetti flessibili HYR, spesso utilizzati nei sistemi di azionamento armonici o in altri riduttori ad alta precisione,sono un tipo di cuscinetto ad alta precisione specificamente progettato per accogliere la deformazione senza sacrificare le prestazioniQuesti cuscinetti sono parte integrante di applicazioni flessibili e ad alta coppia, come la robotica, l'automazione e l'aerospazio, dove un movimento liscio e preciso con un minimo di reazione è cruciale.La loro flessibilità le rende adatte alle esigenze uniche degli ingranaggi a onde di deformazione (e.g., azionamenti armonici), dove la flessibilità consente l'interazione dei componenti sotto deformazione controllata.
Caratteristiche dei cuscinetti per tavoli rotanti
1.Capacità di carico migliorata:Il design a rulli incrociati o a contatto angolare consente ai cuscinetti HYR di gestire simultaneamente carichi radiali, assiali e di momento,rendendoli adatti ad applicazioni con elevate esigenze di carico in spazi limitati.
2.Movimento liscio e preciso:I cuscinetti HYR garantiscono una rotazione fluida con un basso attrito, riducendo al minimo la resistenza e l'usura.
3.Compatto e leggero:Il loro design sottile e la loro elevata capacità di carico li rendono ideali per sistemi compatti come giunzioni robotiche o azionamenti armonici dove lo spazio è limitato.
4.Alta rigidità con flessibilità:I cuscinetti HYR mantengono un'elevata rigidità nonostante la capacità di flessione, consentendo loro di funzionare in condizioni di deformazione senza compromettere la precisione.
5.Lunga durata di vita:Con una corretta lubrificazione e manutenzione, i cuscinetti HYR hanno un'elevata resistenza all'usura e possono sopportare operazioni continue e di alta precisione per lunghi periodi.
Specificità
| Modello | Specifica della misura (mm) | Valore di rating | ||||||
| d | D | B | C | r | Deformazione radiale massima | Velocità di ingresso | Valore di uscita | |
| (mm) | (r/min) | (N.m.) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
Draving
Applicazione
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
