Rali a rulli ad alta velocità in acciaio inossidabile ad alta precisione

Cuscinetti a rulli ad alta precisione

Cuscinetti a rulli di acciaio inossidabile

Cuscinetti a rulli ad alta velocità

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Serie YRT

Contattaci

Chiedi un preventivo

Rali a rulli ad alta velocità in acciaio inossidabile ad alta precisione

Dettagli del prodotto

Modello:

Serie YRT

Prodotto:

Cuscinetti per tavoli rotanti della serie YRT

Materiale:

Acciaio da cuscinetto, acciaio inossidabile, materiali plastici/polimeri, lubrificanti, materiali ce

da 50 a 1200 mm

Da 126 a 1490 mm

QTY della vite comune:

Limitazione della velocità (5):

Da 25 a 600 giri/min

Peso:

1.6 a 450 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Cuscinetti speciali per robot industriali della serie RV

Ottieni il miglior prezzo

SHF SHG Cuscinetti armonici riduttori Cuscinetto speciale per robot

Ottieni il miglior prezzo

CSF CSG Cuscinetti armonici riduttori speciali per robot

Ottieni il miglior prezzo

Sistemi di controllo della velocità di rotazione

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

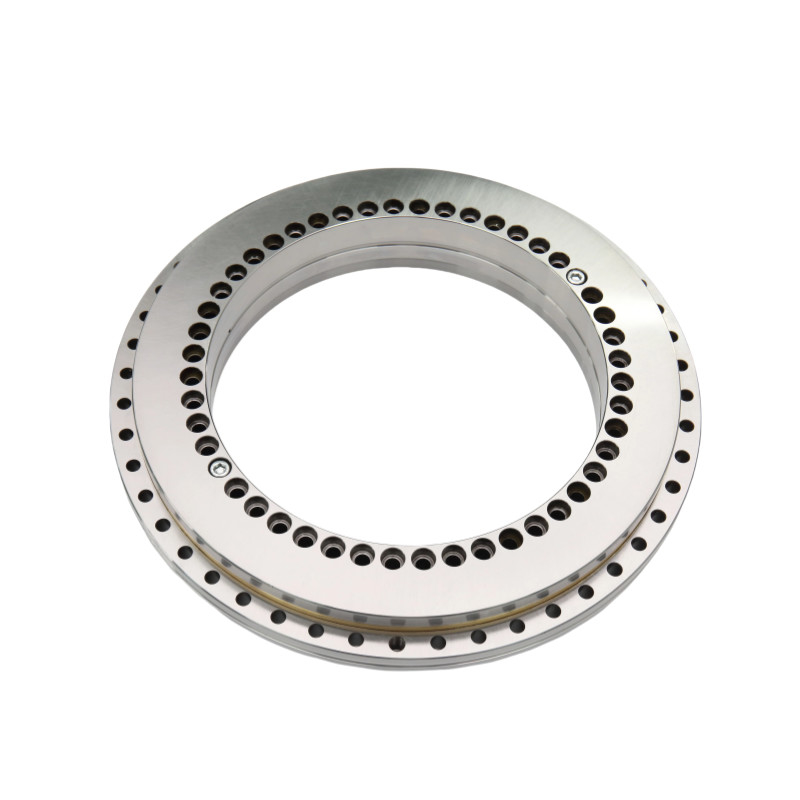

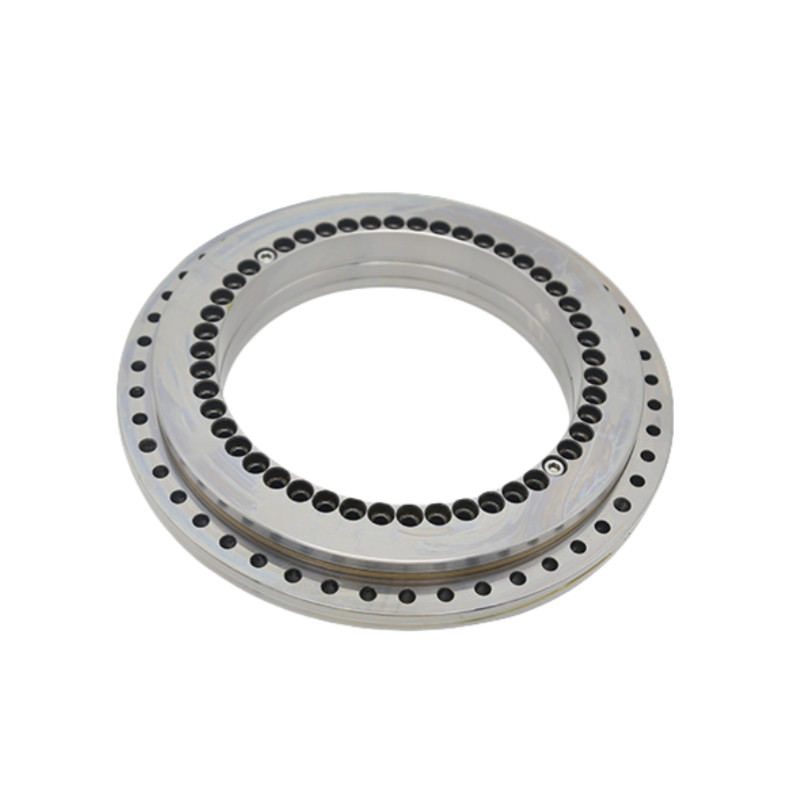

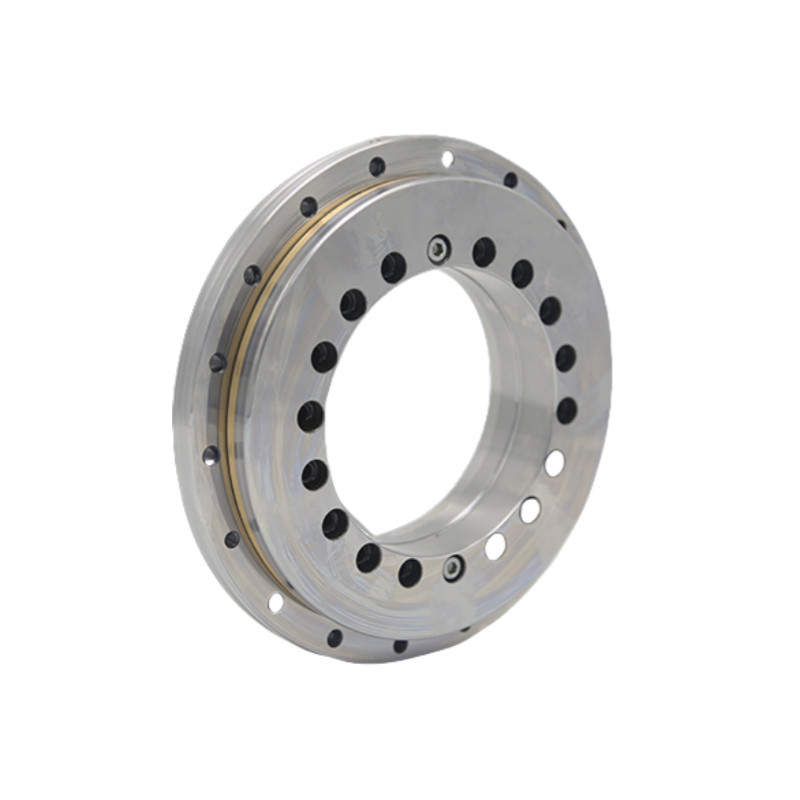

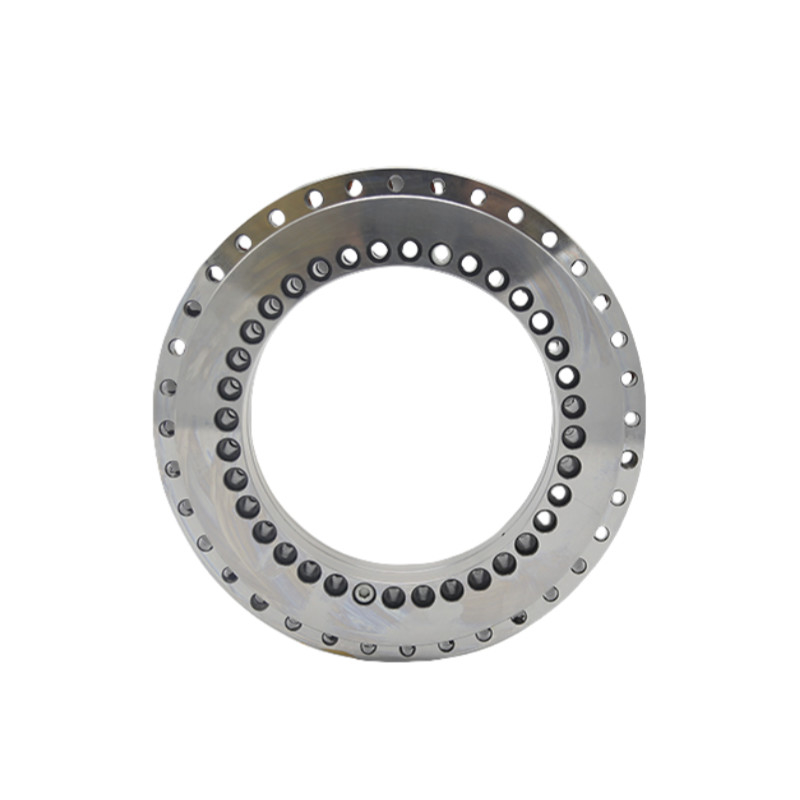

YRT cuscinetti per tavoli rotanti

Name: Rali a rulli ad alta velocità in acciaio inossidabile ad alta precisione
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie YRT
Availability: InStock

I cuscinetti di base della tavola rotativa YRT sono progettati con un rullo completo radiale, due gruppi di rullo ad ago assiale, assemblaggio a gabbia, un anello esterno, un anello interno a sezione L e il secondo anello.L'anello esterno e l'anello interno sono dotati di fori di fissaggioLa struttura del cuscinetto della tavola rotante YRT è in grado di sopportare carico assiale, carico radiale e momento di inclinazione in doppia direzione.Questo cuscinetto di serie ha un preload applicato prima di lasciare la fabbricaQuesto cuscinetto di serie è particolarmente adatto per applicazioni che richiedono elevata precisione, alta rigidità, bassa velocità,e un breve periodo di rotazione, quali tavoli rotanti, teste indici e teste di fresatura rotanti.
Questo cuscinetto offre precisione di funzionamento assiale e radiale per soddisfare le vostre esigenze specifiche.

Caratteristiche
1- Alta precisione: precisione P4, precisione P2
2. Alta rigidità: questo cuscinetto di serie ha preload
3. carico elevato:Questo cuscinetto di serie può sopportare carico assiale in doppia direzione, carico radiale e momento di inclinazione
4. Alta velocità: il cuscinetto della serie YRTS può essere applicato alla situazione di alta velocità di rotazione

Specificità

Modello	Dimensione
	Dimensione
	d	D	H	H1	H2	C	d1	n	dm
	Unità: mm
	Unità: mm
YRT50	50	126	30	20	10	10	105	63	116
YRT80	80	146	35	23.35	11.65	12	130	92	138
YRT100	100	185	38	25	13	12	160	112	170
YRT120	120	210	40	26	14	12	184	135	195
YRT150	150	240	40	26	14	12	214	165	225
YRT180	180	280	43	29	14	15	244	194	260
YRT200	200	300	45	30	15	15	274	215	285
YRT260	260	385	55	36.5	18.5	18	345	280	365
YRT325	325	450	60	40	20	20	415	342	430
YRT395	395	525	65	42.5	22.5	20	486	415	505
YRT460	460	600	70	46	24	22	560	482	580
YRT580	580	750	90	60	30	30	700	610	720
YRT650	650	870	122	78	44	34	800	680	830
YRT850	850	1095	124	80.5	43.5	37	1018	890	1055
YRT950	950	1200	132	86	46	40	1130	990	1160
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255
YRT1200	1200	1490	164	108	56	52	1410	1240	1445

Modello	Forno di fissaggio						QTY della vite comune	Buco di sollevamento		Piattaforma	Torsione di serraggio della vite	Torsione di serraggio della vite				Limitazione della velocità5)	Torsione di attrito del cuscinetto3)	Massa
	Forno di fissaggio											Acciaio		Radicale
	Anello interno				Anello esterno							Dynamic	Staticità	Dynamic	Staticità
	fare	Ds	T	QTY4)	dL	QTY4)					MA2)	Ca	Coa	Cr	Cor.	Grassi
	mm				mm	QTY4)		G	QTY	QTY*t	N m	KN:				r/min	Nm	≈Kg
YRT50	5.6	9	4.2	10	5.6	12	2	/	/	12*30°	8.5	38	158	28.5	49.5	600	2.5	1.6
YRT80	5.6	10	4.2	10	4.6	12	2	/	/	12*30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	8.5	76.5	415	47.5	120	430	3	4.1
YRT120	7	11	6.2	22	7	21	2	M8	3	24*15°	14	102	540	52	143	340	7	5.3
YRT150	7	11	6.2	34	7	33	2	M8	3	36*10°	14	112	630	56	170	320	10	6.2
YRT180	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	118	710	69.5	200	280	12	7.7
YRT200	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	120	765	81.5	220	260	14	9.7
YRT260	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
YRT325	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	275	1930	120	345	170	40	25
YRT395	9.3	15	8.2	46	9.3	45	2	M12	3	48*7,5°	34	300	2280	186	655	140	55	33
YRT460	10	15	8.2	46	10	45	2	M12	3	48*7,5°	34	355	2800	200	765	120	70	45
YRT580	11.4	18	11	46	11.4	42	2	M12	6	48*7,5°	68	490	4250	228	965	80	140	89
YRT650	14	20	13	45	14	42	2	M12	6	48*7,5°	116	1040	8000	490	1800	65	200	170
YRT850	18.5	26	17	57	18.5	54	2	M16	6	60*6°	284	1000	8650	455	1730	50	300	253
YRT950	18.5	26	17	57	18.5	54	2	M17	6	60*6°	284	1290	11400	530	2040	40	600	312
YRT1030	18.5	26	17	66	18.5	66	2	M18	6	72*5°	284	1380	12000	620	2650	35	800	375
YRT1200	18.5	26	17	66	18.5	66	2	M19	6	72*5°	284	1435	12850	745	2800	25	1000	450

Draving

Applicazione


Automazione industriale	Apparecchiature mediche	Aerospaziale	Apparecchiature di precisione
