Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie CRBTF
 |

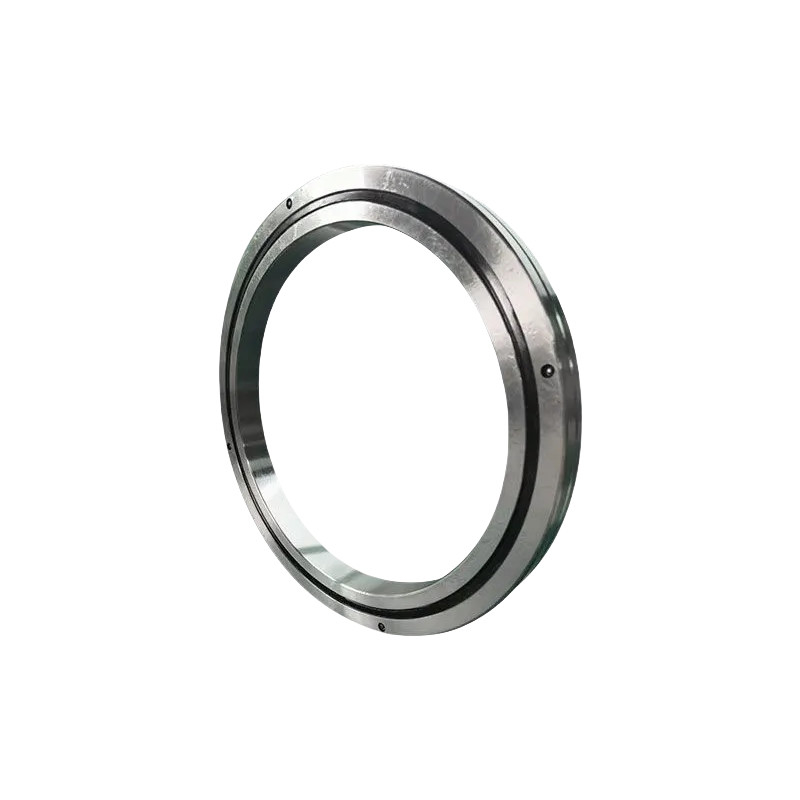

La serie CRBTF è una struttura a parete ultra-sottile con fori di montaggio adatti a situazioni strutturali estremamente limitate,Anelli interni ed esterni integrali con fori di montaggio Poiché sia gli anelli esterni che quelli interni hanno fori di montaggio, non è necessario fissare la flangia e il supporto durante l'installazione del sedile.l'installazione non ha quasi alcun effetto sulle prestazioni, raggiungendo così gradi e coppie di precisione di rotazione stabili, adatti a situazioni in cui gli anelli esterni e interni ruotano. |
Caratteristiche
1- Alta precisione: precisione P4, precisione P2
2. Alta rigidità: questo cuscinetto di serie ha preload
3. carico elevato:Questo cuscinetto di serie può sopportare carico assiale in doppia direzione, carico radiale e momento di inclinazione
4. Piccole dimensioni: questo cuscinetto di serie può risparmiare spazio per macchine utensili
Specificità
| Modello | Dimensione (mm) | Altezza delle spalle ((mm) | Classificazione di carico di base | Peso | Modello | Anello interno | Anello esterno | ||||||||
| Identificazione | OD | Diametro del cerchio di passo del rullo | Altezza | Campione | Cr | Cor. | Disegno centrale del foro di montaggio. | Dimensione del foro di montaggio | Disegno centrale del foro di montaggio. | Dimensione del foro di montaggio | |||||
| d | D | dp | B B1 | rmin | ds (massimo) | D (min.) | KN: | KN: | Kg | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | Filtro per buco 6-M2,5 | 35 |
6-D 2.9 attraverso il buco
|
|
D 5.5 controborso, profondità 2.8
|
|||||||||||||||
| Fabbricazione a partire da prodotti di base | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | Fabbricazione a partire da prodotti di base | 26 | Filtro per buco 6-M2,5 | 45 |
6-D 2.9 attraverso il buco
|
|
D 5.5 controborso, profondità 2.8
|
|||||||||||||||
| Fabbricazione a partire da prodotti di base | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | Fabbricazione a partire da prodotti di base | 36 | filettatura a foratura di 8 M2,5 | 55 |
8-D 2.9 attraverso il buco
|
|
D 5.5 controborso, profondità 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | filettatura a foratura di 8 M2,5 | 65 |
8-D 2.9 attraverso il buco
|
|
D 5.5 controborso, profondità 2.8
|
|||||||||||||||
Applicazione
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
