Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Serie CRBT
 |

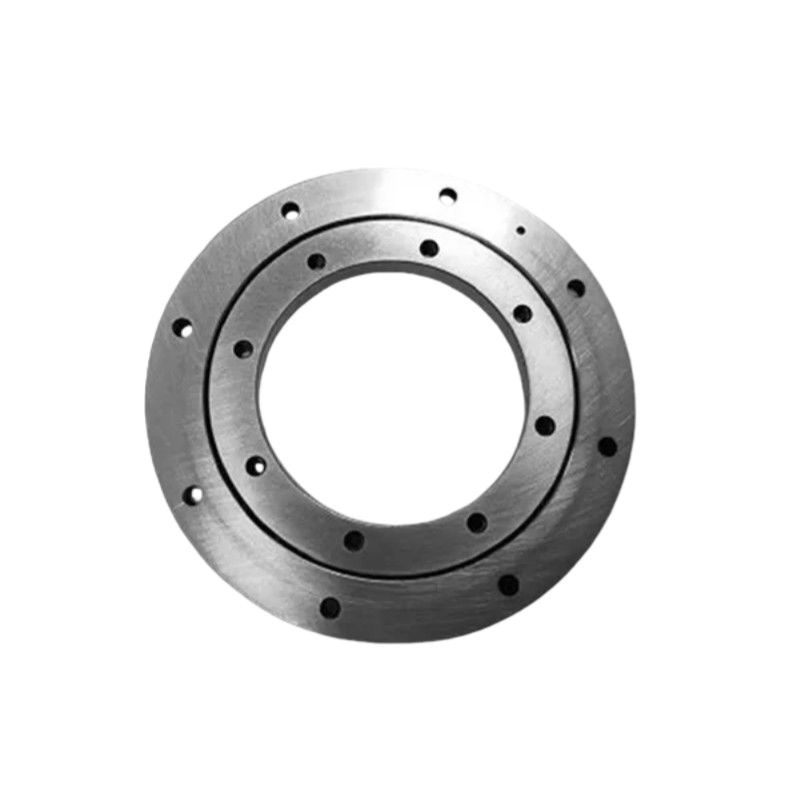

I cuscinetti a rulli incrociati sono cuscinetti a rulli ad alta precisione e rigidità, e la loro struttura è particolarmente adatta per il trasporto di carichi complessi, tra cui carichi radiali,Momenti assiali e di ribaltamentoI cuscinetti a rulli incrociati sono ampiamente utilizzati in settori ad alta domanda come giunture meccaniche, robot industriali, tavoli rotanti di macchine utensili e dispositivi di rotazione di precisione. Il cuscinetto a rulli incrociati della serie CRBT è una struttura a parete ultra-sottile adatta a situazioni strutturali estremamente limitate. |
Caratteristiche
1- Alta precisione: precisione P4, precisione P2
2. Alta rigidità: questo cuscinetto di serie ha preload
3. carico elevato:Questo cuscinetto di serie può sopportare carico assiale in doppia direzione, carico radiale e momento di inclinazione
4. Piccole dimensioni: questo cuscinetto di serie può risparmiare spazio per macchine utensili
Specificità
| Dimensione (mm) | Altezza delle spalle ((mm) | Classificazione di carico di base | Peso | ||||||
| Identificazione | OD | Diametro del cerchio di passo del rullo | Altezza | Campione | Cr | Cor. | |||
| d | D | dp | B B1 | rmin | ds (massimo) | D (min.) | KN: | KN: | Kg |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
Applicazione
|
|
|
|
| Automazione industriale | Apparecchiature mediche | Aerospaziale | Apparecchiature di precisione |
