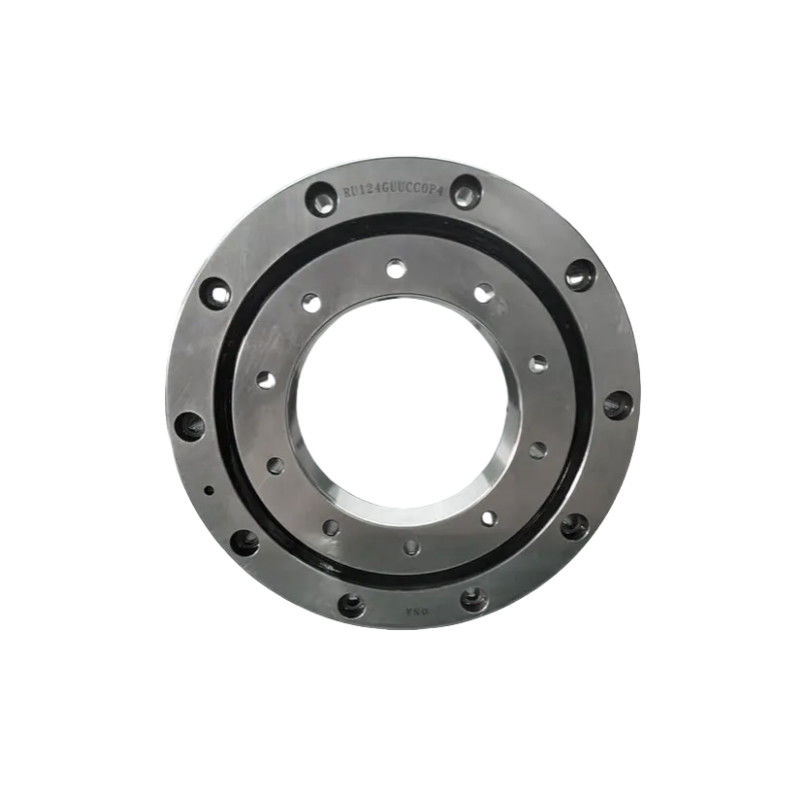

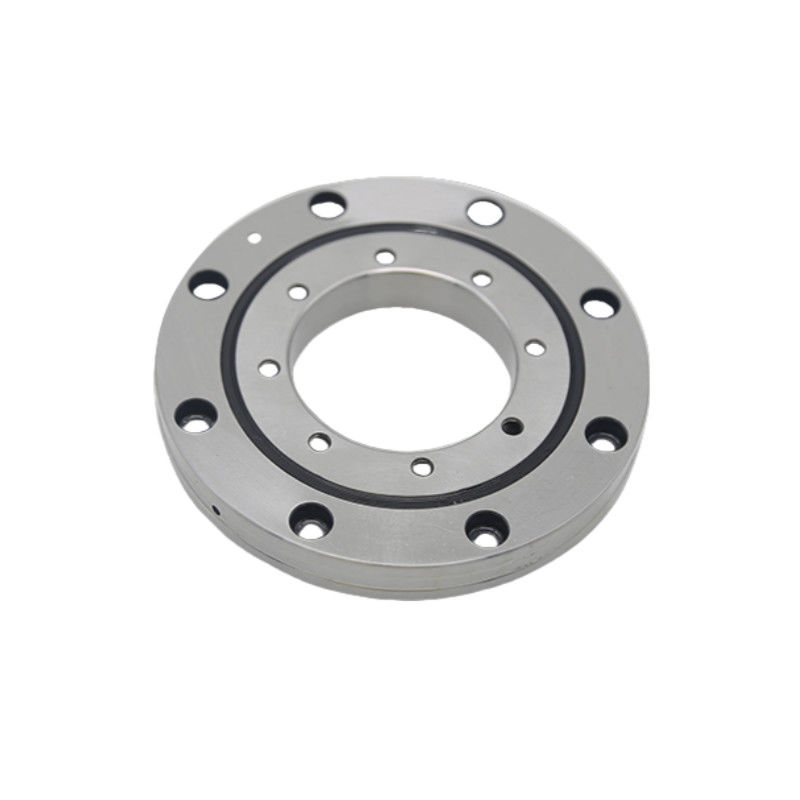

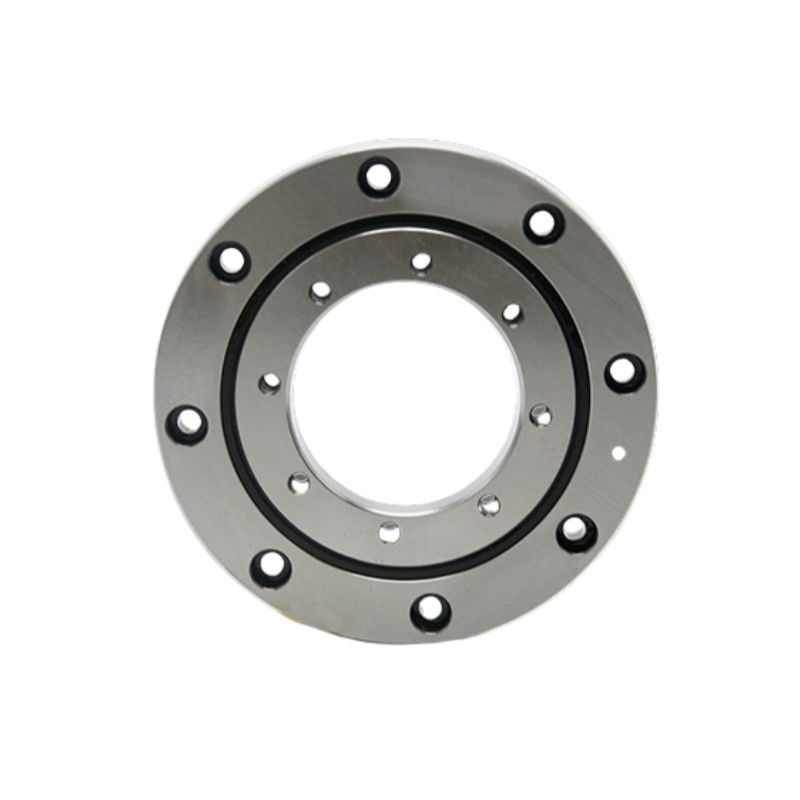

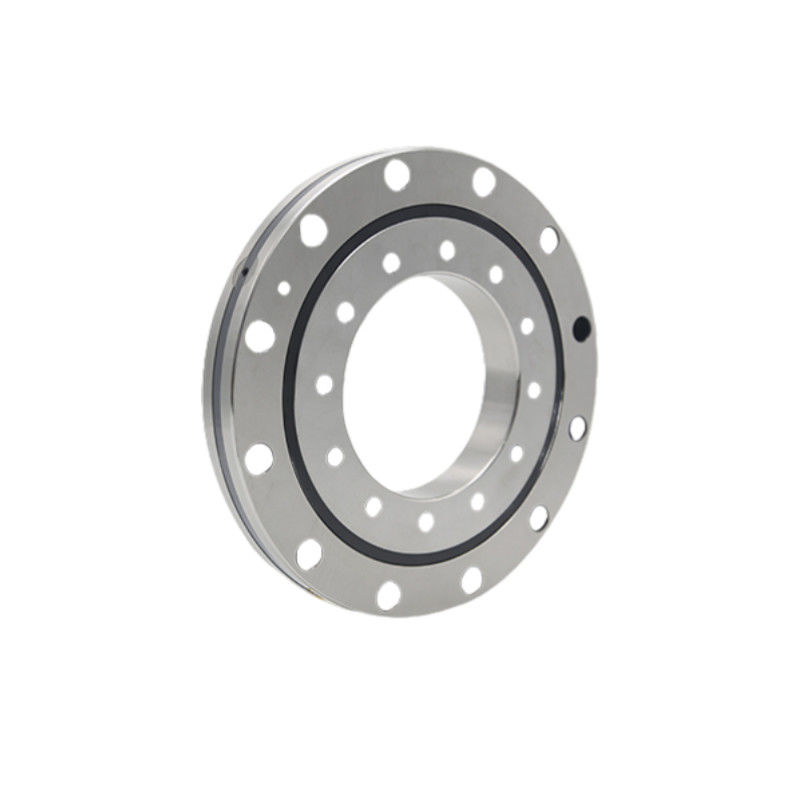

ID 350 mm Serie RU Cuscinetti a rulli incrociati per apparecchiature mediche

Apparecchiature mediche cuscinetti a rulli incrociati

Cuscinetti a rulli trasversali da 350 mm

Cuscinetti a rulli trasversali della serie RU

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Serie RU

Contattaci

Chiedi un preventivo

ID 350 mm Serie RU Cuscinetti a rulli incrociati per apparecchiature mediche

Dettagli del prodotto

Modello:

RU28 a RU445X

Prodotto:

Cuscinetti a rulli trasversali della serie RU

Materiale:

Acciaio da cuscinetto, acciaio inossidabile, materiali plastici/polimeri, lubrificanti, materiali ce

Anello interno:

da 10 a 350 mm

Anello esterno:

da 52 a 540 mm

Roller Pitch Dia.:

Da 28 a 445,4 Dpw

Campione:

00,3 a 2,5 giri/min

Peso:

0.12 a 35.4 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Cuscinetti speciali per robot industriali della serie RV

Ottieni il miglior prezzo

SHF SHG Cuscinetti armonici riduttori Cuscinetto speciale per robot

Ottieni il miglior prezzo

CSF CSG Cuscinetti armonici riduttori speciali per robot

Ottieni il miglior prezzo

Sistemi di controllo della velocità di rotazione

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Cuscinetti a rulli trasversali della serie RU

Name: ID 350 mm Serie RU Cuscinetti a rulli incrociati per apparecchiature mediche
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie RU
Availability: InStock

Serie RU (Anello interno e esterno integrato con fori di montaggio), poiché sia gli anelli esterni che quelli interni hanno fori di montaggio, non è necessario fissare la flange e il supporto durante l'installazione del sedile.Inoltre, a causa della struttura complessiva degli anelli esterni e interni, l'installazione non ha quasi alcun effetto sulle prestazioni, ottenendo così una precisione di rotazione e una coppia stabili.Adatti a situazioni in cui gli anelli esterni e interni ruotano.

Regole per il modello e la denominazione

124

CC0

G o X

Modello nominale

Diametro del passo (mm)

Modalità di tenuta

• Non contrassegnato: non sigillato

• UU: sigilli su entrambi i lati (buco di affondamento dell'anello esterno)

• U: sigillo unilaterale della cintura (lato dell'anello esterno non contraffuso)

Disponibilità radiale

• CC0: cancellazione negativa (precarico)

• C0: clearance positiva

Livello di precisione

• P5

• P4

• P2

Direzione del foro di montaggio

• Nessuna: gli anelli interni e esterni sono entrambi anti-sink e nella stessa direzione

• G: gli anelli interni e esterni sono entrambi buchi affondati e in direzione opposta

• X: buco di anello contro-mercato ma buco di anello interno di filo (per buco)

Simbolo di adattamento

• Nessuna: nessun allegato

• -N: con ugello di olio

Caratteristiche

1- Alta precisione: precisione P4, precisione P2
2. Alta rigidità: questo cuscinetto di serie ha preload
3. carico elevato:Questo cuscinetto di serie può sopportare carico assiale in doppia direzione, carico radiale e momento di inclinazione
4. Piccole dimensioni: questo cuscinetto di serie può risparmiare spazio per macchine utensili

Specificità

Modello	Dimensioni					Dimensione della spalla		Classificazione di carico di base (radiale)		Peso	Anello interno		Anello esterno
	Anello interno	Anello esterno	Roller Pitch Dia.	Altezza	Campione			Cr	Cor.		Disegno centrale del foro di montaggio.	Dimensione del foro di montaggio	Disegno centrale di montaggio. PCD2	Dimensione del foro di montaggio
	d	D	Dpw	B	rmin	Ds	Ds	KN:	KN:	Kg
RU28	10	52	28	8	0.3	24	29.5	2.9	2.4	0.12	16	di larghezza inferiore o uguale a 5 mm	42	6-Dia3,4 attraverso il buco
														Dia6.5 controborsa, profondità 3.3
RU42	20	70	41.5	12	0.6	37	47	7.35	8.35	0.29	28	di larghezza inferiore o uguale a 600 mm	57	6-Dia3,4 attraverso il buco
														Dia6.5 controborsa, profondità 3.3
RU52	25	80	52.5	12	0.6	46.5	58.5	8.61	10.6	0.4	35	di larghezza inferiore o uguale a 600 mm	67	6-Dia3,4 attraverso il buco
														Dia6.5 controborsa, profondità 3.3
RU66	35	95	66	15	0.6	59	74	17.5	22.3	0.62	45	di larghezza non superiore a 20 mm	83	6-Dia4,5 attraverso il buco
														Controbore Dia8, profondità 4.4
RU85	55	120	85	15	0.6	79	93	20.3	29.5	1	65	di larghezza non superiore a 20 mm	105	8-Dia5,5 attraverso il buco
														Dia9.5 controforo, profondità 5.4
RU124G	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-Dia5,5 attraverso il buco	148	10-Dia5,5 attraverso il buco
												Dia9.5 controforo, profondità 5.4		Dia9.5 controforo, profondità 5.4
RU124X	80	165	124	22	1	114	134	33.1	50.9	2.6	97	Filtro per foro 10-M5	148	10-Dia5,5 attraverso il buco
														Dia9.5 controforo, profondità 5.4
RU148G	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-Dia9 attraverso il buco	187	12-Dia9 attraverso il buco
												Controbore Dia14, profondità 8.6		Controbore Dia14, profondità 8.6
RU148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	Filtro per foro 12-M8	187	12-Dia9 attraverso il buco
														Controbore Dia14, profondità 8.6
RU178G	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-Dia9 attraverso il buco	217	12-Dia9 attraverso il buco
												Controbore Dia14, profondità 8.6		Controbore Dia14, profondità 8.6
RU178X	115	240	178	28	1.5	161	195	80.3	135	6.8	139	Filtro per foro 12-M8	217	12-Dia9 attraverso il buco
														Controbore Dia14, profondità 8.6
RU228G	160	295	227.5	35	2	208	246	104	173	11.4	184	12-Dia11 attraverso il buco	270	12-Dia11 attraverso il buco
												Dia17.5 controborso, profondità 10.8		Dia17.5 controborso, profondità 10.8
RU228X	160	295	227.5	35	2	208	246	104	173	11.4	184	Filtro perforato 12-M10	270	12-Dia11 attraverso il buco
														Dia17.5 controborso, profondità 10.8
RU297G	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-Dia14 attraverso il buco	350	16-Dia14 attraverso il buco
												Dia20 controforo, profondità13		Dia20 controforo, profondità13
RU297X	210	380	297.3	40	2.5	272	320	156	281	21.3	240	Filtro per foro 16-M12	350	16-Dia14 attraverso il buco
														Dia20 controforo, profondità13
RU445G	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-Dia14 attraverso il buco	505	24-Dia14 attraverso il buco
												Dia20 controforo, profondità13		Dia20 controforo, profondità13
RU445X	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24 M12 filo attraverso buco	505	24-Dia14 attraverso il buco
														Dia20 controforo, profondità13

Applicazione


Automazione industriale	Apparecchiature mediche	Aerospaziale	Apparecchiature di precisione
