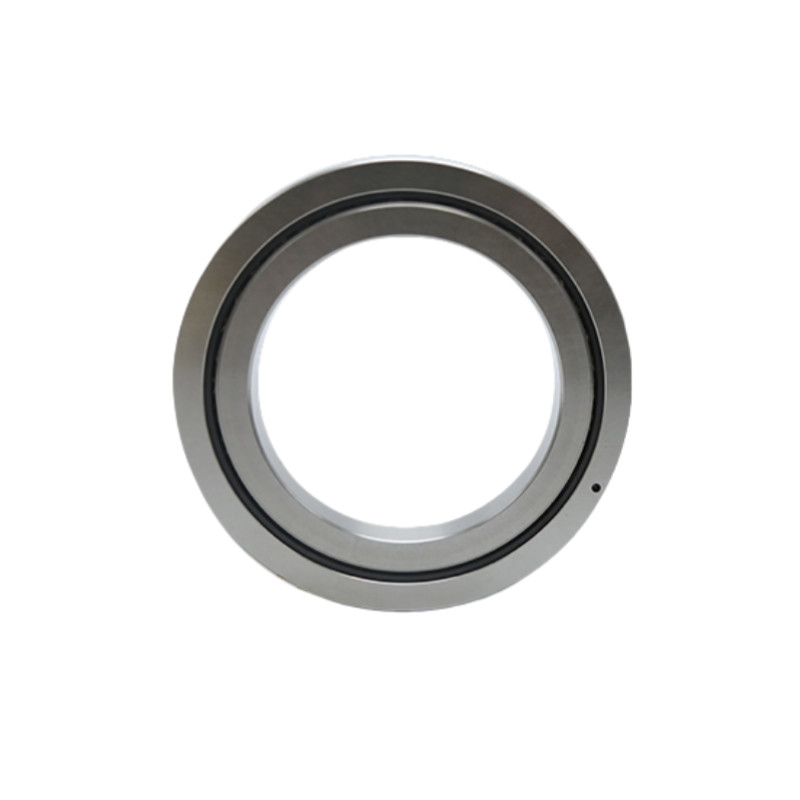

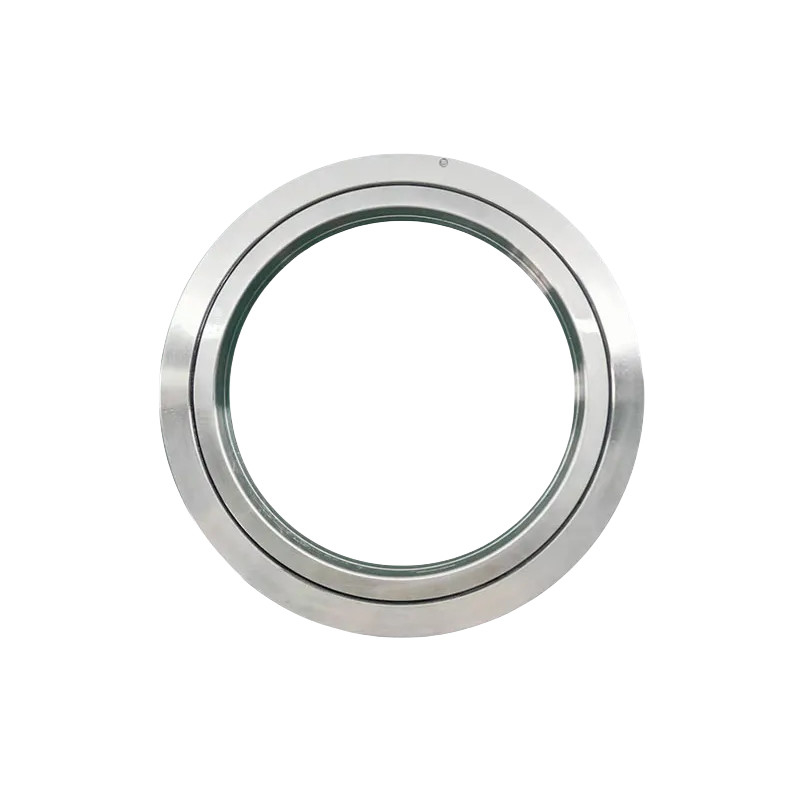

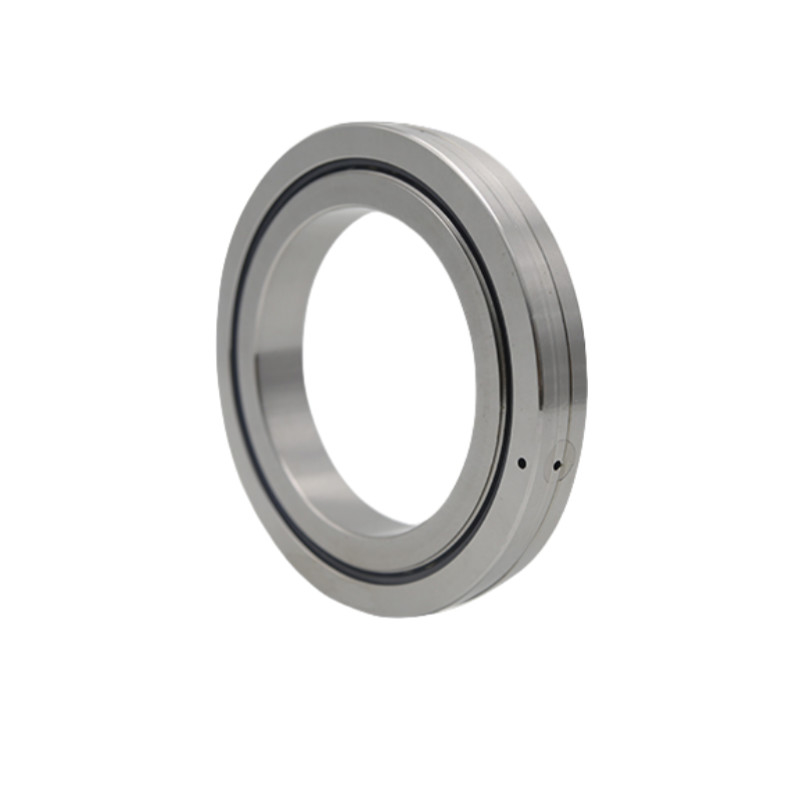

Apparecchiature di precisione cuscinetti a rulli trasversali di alta capacità di carico serie CRBH

Apparecchiature di precisione cuscinetti a rulli incrociati

Cuscinetti a rulli trasversali ad alta capacità di carico

Cuscinetti a rulli trasversali della serie CRBH

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Serie CRBH

Contattaci

Chiedi un preventivo

Apparecchiature di precisione cuscinetti a rulli trasversali di alta capacità di carico serie CRBH

Dettagli del prodotto

Modello:

CRBH2008 a CRBH50040

Prodotto:

Cuscinetti a rulli trasversali della serie CRBH

Materiale:

Acciaio da cuscinetto, acciaio inossidabile, materiali plastici/polimeri, lubrificanti, materiali ce

Identificazione:

da 20 a 500 mm

OD:

da 36 a 600 mm

Diametro del cerchio di passo del rullo Dpw:

Da 27 a 548,8 mm

Campione:

0da 0,5 a 2,5 giri/min

Peso:

0da 0,04 a 26 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Cuscinetti speciali per robot industriali della serie RV

Ottieni il miglior prezzo

SHF SHG Cuscinetti armonici riduttori Cuscinetto speciale per robot

Ottieni il miglior prezzo

CSF CSG Cuscinetti armonici riduttori speciali per robot

Ottieni il miglior prezzo

Sistemi di controllo della velocità di rotazione

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Cuscinetti a rulli trasversali della serie CRBH

Name: Apparecchiature di precisione cuscinetti a rulli trasversali di alta capacità di carico serie CRBH
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie CRBH
Availability: InStock

La serie CRBH (anelli interni ed esterni nel loro insieme,ultra-sottile) richiede l'installazione a causa del suo design ultra-sottile e dell'assenza di fori di montaggio sugli anelli esterni e interni per il fissaggio della fianchetta e del sedile di supportoInoltre, poiché sia gli anelli esterni che quelli interni sono strutture integrate, l'installazione non influisce sulle prestazioni, quindi è possibile ottenere una precisione di rotazione e una coppia stabili.che è adatto a situazioni in cui gli anelli esterni e interni ruotano ma richiedono una miniaturizzazione delle dimensioni.

I cuscinetti a rulli incrociati sono cuscinetti a rulli ad alta precisione e rigidità, e la loro struttura è particolarmente adatta per il trasporto di carichi complessi, tra cui carichi radiali,Momenti assiali e di ribaltamentoI cuscinetti a rulli incrociati sono ampiamente utilizzati in settori ad alta domanda come giunture meccaniche, robot industriali, tavoli rotanti di macchine utensili e dispositivi di rotazione di precisione.

Regole per il modello e la denominazione

CRBH	70	13	UU	C1	P5
Modello nominale	Diametro interno nominale (mm)	Larghezza nominale (mm)	Modalità di tenuta • Non contrassegnato: non sigillato • UU: sigilli su entrambi i lati • U: sigillo unilaterale della cintura	Disponibilità radiale • T1: autorizzazione negativa (precarico) • C1: clearance positiva • C2: ampio spazio libero	Livello di precisione • P6 • P5 • P4 • P2

Caratteristiche

1- Alta precisione: precisione P4, precisione P2
2. Alta rigidità: questo cuscinetto di serie ha preload
3. carico elevato:Questo cuscinetto di serie può sopportare carico assiale in doppia direzione, carico radiale e momento di inclinazione
4. Piccole dimensioni: questo cuscinetto di serie può risparmiare spazio per macchine utensili

Specificità

Apparecchiature di precisione cuscinetti a rulli trasversali di alta capacità di carico serie CRBH 1

Numero modello.	Dimensione					Spalla		Carico nominale di base		Peso
	Dimensione					Spalla		(Radial)		Peso
	Identificazione	OD	Diametro del cerchio di passo del rullo Dpw	Altezza	Chamfer rmin	ds (massimo)	D (min.)	Cr CN	Cor CN	Kg
	(mm)	(mm)	Diametro del cerchio di passo del rullo Dpw	B B1	Chamfer rmin	ds (massimo)	D (min.)	Cr CN	Cor CN	Kg
CRBH2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
CRBH2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
CRBH3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
CRBH3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
CRBH4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
CRBH4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
CRBH5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
CRBH6013	60	90	74	13	0.6	68	82	18	24.3	0.3
CRBH7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
CRBH8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
CRBH9016	90	130	108	16	1	98	118	31.4	45.3	0.75
CRBH10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
CRBH10020	100	150	123	20	1	113	133	33.1	50.9	1.45
CRBH11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
CRBH11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
CRBH11020	110	160	133	20	1	120	143	34	54	1.56
CRBH12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
CRBH12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
CRBH13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
CRBH13025	130	190	158	25	1.5	143	174	69.5	107	2.82
CRBH14016	140	175	154.8	16	1	147	162	25.9	50.1	1
CRBH14025	140	200	168	25	1.5	154	185	74.8	121	2.96
CRBH15013	150	180	164	13	0.6	157	172	27	53.6	0.68
CRBH15025	150	210	178	25	1.5	164	194	76.8	128	3.16
CRBH15030	150	230	188	30	1.5	173	211	100	156	5.3
CRBH16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
CRBH17020	170	220	191	20	1.5	184	198	29	62.1	2.21
CRBH18025	180	240	210	25	1.5	195	225	84	143	3.44
CRBH19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
CRBH20025	200	260	230	25	2	215	245	84.2	157	4
CRBH20030	200	280	240	30	2	221	258	114	200	6.7
CRBH20035	200	295	247.7	35	2	225	270	151	252	9.6
CRBH22025	220	280	250.1	25	2	235	265	92.3	171	4.1
CRBH24025	240	300	269	25	2.5	256	281	68.3	145	4.5
CRBH25025	250	310	277.5	25	2.5	265	290	69.3	150	5
CRBH25030	250	330	287.5	30	2.5	269	306	126	244	8.1
CRBH25040	250	355	300.7	40	2.5	275	326	195	348	14.8
CRBH30025	300	360	328	25	2.5	315	340	76.3	178	5.9
CRBH30035	300	395	345	35	2.5	322	368	183	367	13.4
CRBH30040	300	405	351.6	40	2.5	326	377	212	409	17.2
CRBH35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
CRBH40035	400	480	440.3	35	2.5	422	459	156	370	14.5
CRBH40040	400	510	453.4	40	2.5	428	479	241	531	23.5
CRBH45025	450	500	474	25	1	464	484	61.7	182	6.6
CRBH50025	500	550	524.2	25	1	514	534	65.5	201	7.3
CRBH50040	500	600	548.8	40	2.5	526	572	239	607	26

Applicazione


Automazione industriale	Apparecchiature mediche	Aerospaziale	Apparecchiature di precisione
