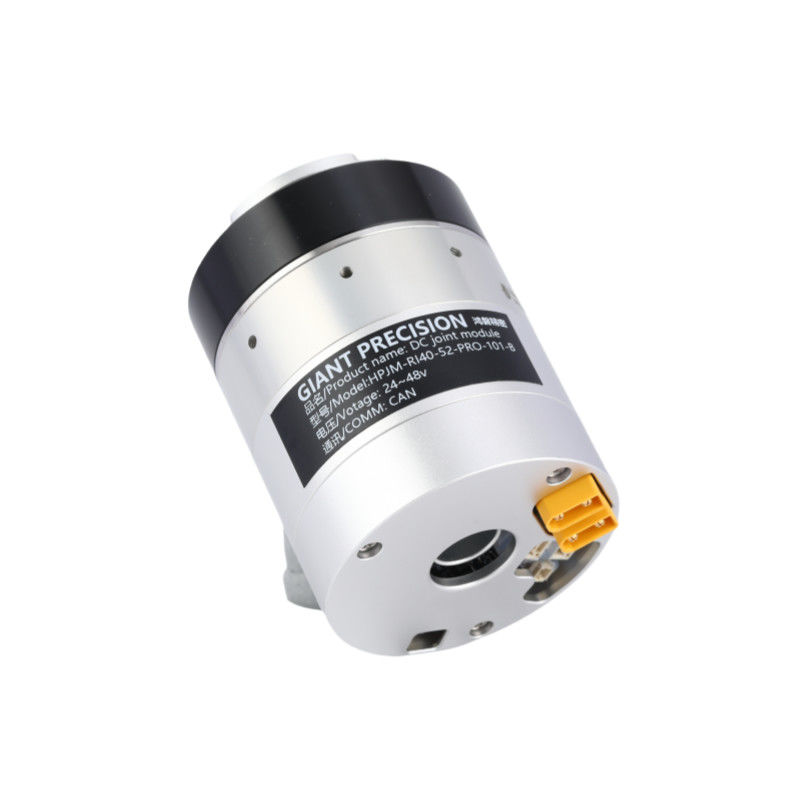

Alto coppia zero contraccolpo motore armonico integrato robot motore congiunto

Motore articolare robot a reazione zero

Motore comune robot ad alta coppia

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

HPJM-RE40-52-PRO-XX

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

HPJM Robot Joint Motor

Rapporto di ingranaggi:

51, 101

Torsione massima:

8.3 N.m., 11 N.m.

Torsione massima ammissibile a carico medio:

5.5 N.m., 8.9 N.m.

Torsione nominale a 2000 giri/min:

4 Nm, 6,5 Nm

Velocità di punta:

118 RPM, 59 RPM

Velocità nominale (con 1/2 coppia nominale):

80 RPM, 40 RPM

Reazione contro gli ingranaggi:

40 secondi di arco, 30 secondi di arco

Potenza nominale:

90 W

Tensione di alimentazione:

24-48 V

Corrente nominale:

3 A

Resistenza:

1.96 Ω

Risoluzione del codificatore:

17 bit

Autobus di comunicazione:

CAN

Massa:

0.3 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 SET

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Modulo articolare per robot umanoidi a motore armonico ad alta rigidità

Ottieni il miglior prezzo

Video

Alta efficienza e prestazioni integrato motore armonico robot motore congiunto

Ottieni il miglior prezzo

Video

Alto coppia zero contraccolpo motore armonico integrato robot motore congiunto

Ottieni il miglior prezzo

Video

Alto precisione 51 rapporto di riduzione degli ingranaggi motore comune robot leggero

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Motore comune robot HPJM-RE40-52-PRO-XX

Name: Alto coppia zero contraccolpo motore armonico integrato robot motore congiunto
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE40-52-PRO-XX
Availability: InStock

Interpretazione P/N

Descrizione del prodotto

Un motore articolato di robot è un componente critico che alimenta il movimento di un braccio robotico o di sistemi simili.come la precisione, coppia, velocità e affidabilità.

Dato che l'attuatore rotativo integra già un motore, un cambio e un codificatore per un'elevata precisione, è adatto alle applicazioni di articolazioni robotiche.

Le applicazioni di robot che coinvolgono molti assi richiedono una precisione assoluta della ripetizione e un'efficienza eccezionale con una massima risposta dinamica e durata.Abbiamo una varietà di soluzioni di azionamento che soddisfano questi requisitiPossiamo inoltre fornire supporto per la progettazione e la simulazione, anche per sistemi robotici altamente complessi.

Caratteristiche

√ Ampio portafoglio di dimensioni e caratteristiche
√ Disponibili caratteristiche quali freni, sensori di coppia, elettronica integrata
√Personalizzabile per integrazione flessibile
√Densità di coppia elevata
√Codificatori di giunzione di precisione, senza reazione negativa
√Automazione industriale, robot medici (pick-and-place, manipolazione, braccia robotizzate)

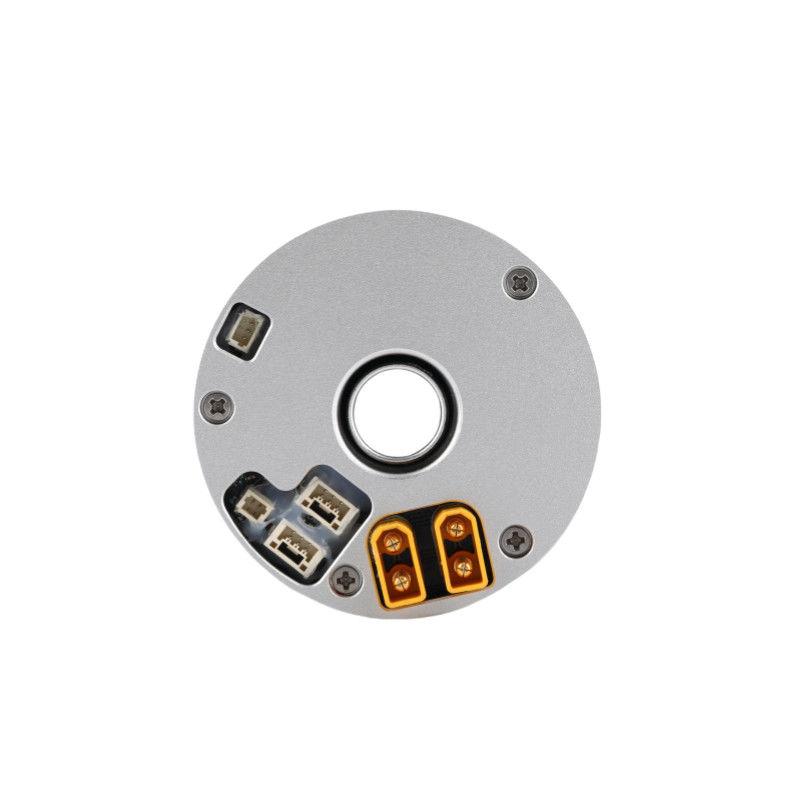

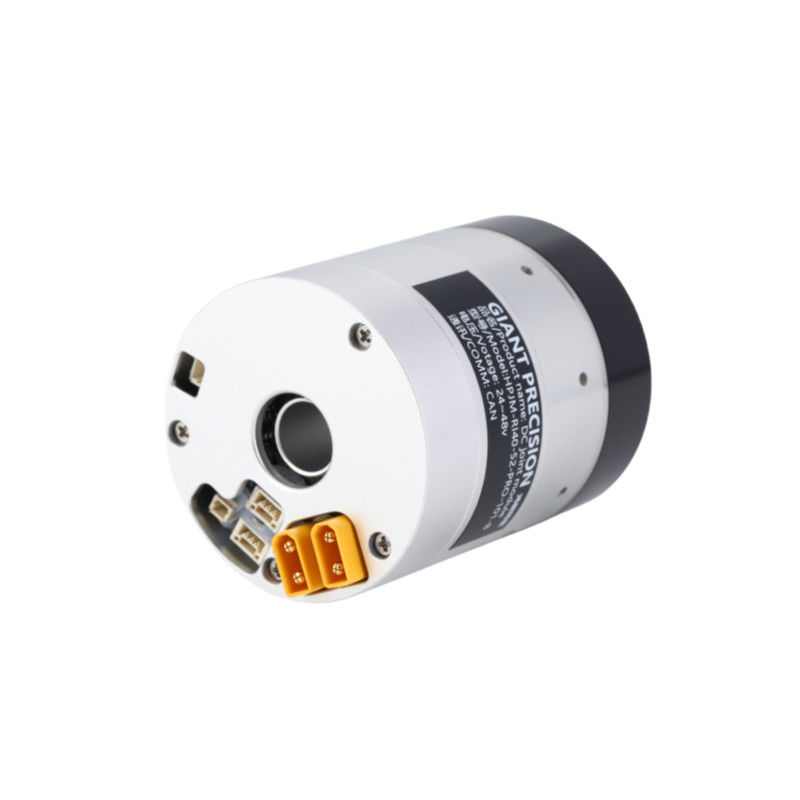

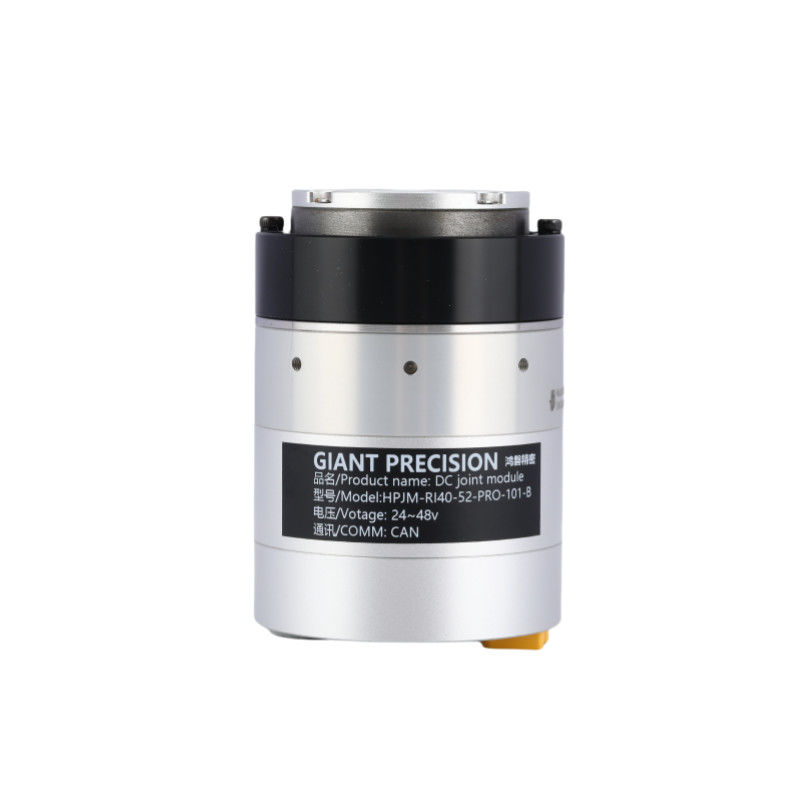

Immagini dettagliate

SpecificitàFabbricazione

Rapporto di riduzione			51	101
Torsione nominale		Numero	4.8	7.9
Torsione massima all'avvio e alla sosta		Numero	8.3	11
Torsione massima		Numero	15	22
Voltaggio del bus a corrente continua 48VDC	Corrente nominale (con dissipatore di calore in alluminio)	A	2
	Corrente massima	A	6
	Velocità nominale	RPM	70	33
	Velocità massima	RPM	98	46
Codificatore assoluto	Tipo di codificatore		Codificatore a più giri assoluto vuoto
	Risoluzione dell'encoder (rotazione del motore 1)		17 bit
	Contatore di rotazione multipla del motore		2¹⁶(65.536)
Risposta negativa		Arco sec.	40
			Può essere personalizzato entro 10secArc
Massa	Senza freno	kg	0.27
Distanze		mm	57
Attraverso il buco		mm	11
Massa	Con freno	kg	0.32
Distanze		mm	74.9
Attraverso il buco		mm	11
Potenza massima continua del motore		W	75
Tensione di alimentazione		V.	24-48V
Autobus di comunicazione		CAN
Isolamento motore		Grado di resistenza al calore:F (((155°C)
		Resistenza di isolamento: superiore a 200M Ω ((DC500V)
		L'isolamento resiste alla tensione: AC1500V ((1 minuto)
Meccanismo di protezione (livello di protezione)		Completamente chiuso e auto raffreddante (IP50 predefinito, IP65, IP67, IP68 personalizzato)

Rapporto di ingranaggi	Torsione massima	Torsione massima ammissibile a carico medio (N.m)	Torsione nominale a 2000 giri al minuto (N.m)	Velocità massima (RPM)	Velocità nominale (con coppia nominale di 1/2) (RPM)	Risposta degli attrezzi (arcsec)
51	8.3	5.5	4	118	80	40
101	11	8.9	6.5	59	40	30

Potenza nominale (W)	Tensione di alimentazione (V)	Corrente continua massima (A)	Corrente nominale (A)	Resistenza (Ω)	Risoluzione del codificatore (bit)	Autobus di comunicazione
90	24-48	3	2	1.96	17	CAN

Costante di coppia (Nm/A)	Induttanza (mH)	Numero di coppie di pole	Fuoco vuoto (mm)	Distanze (mm)	Massa (kg)	Inerzia (g*cm²)
0.05	0.788	7	12	60.3±0.5	0.3	82

Alto coppia zero contraccolpo motore armonico integrato robot motore congiunto 5

Applicazione


Robot e droni	Braccio robotico collaborativo	Linee di produzione automatizzate

Macchine CNC	Dispositivi medici	AGV Logistics
