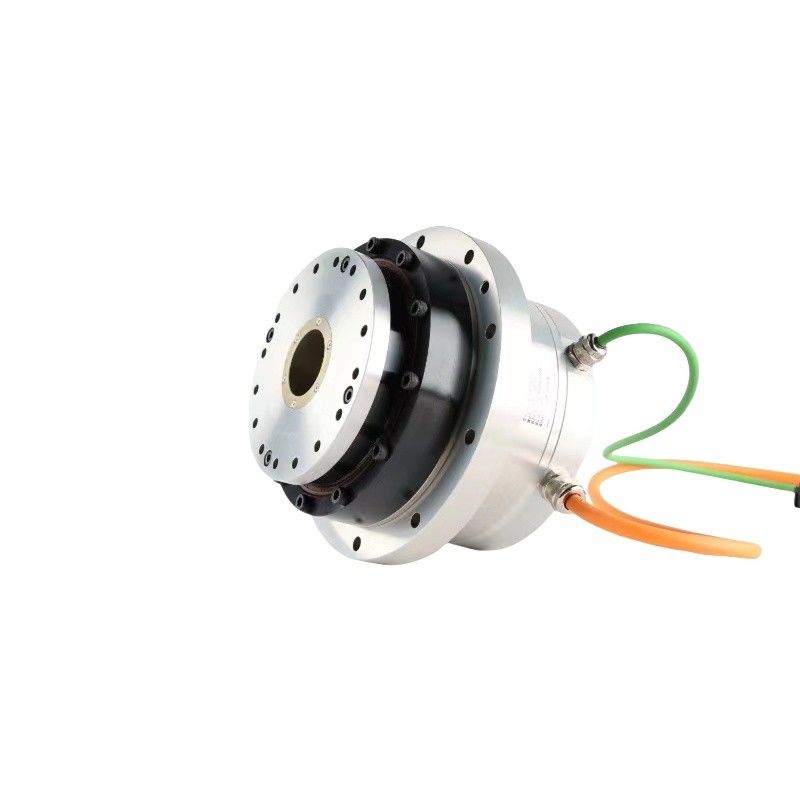

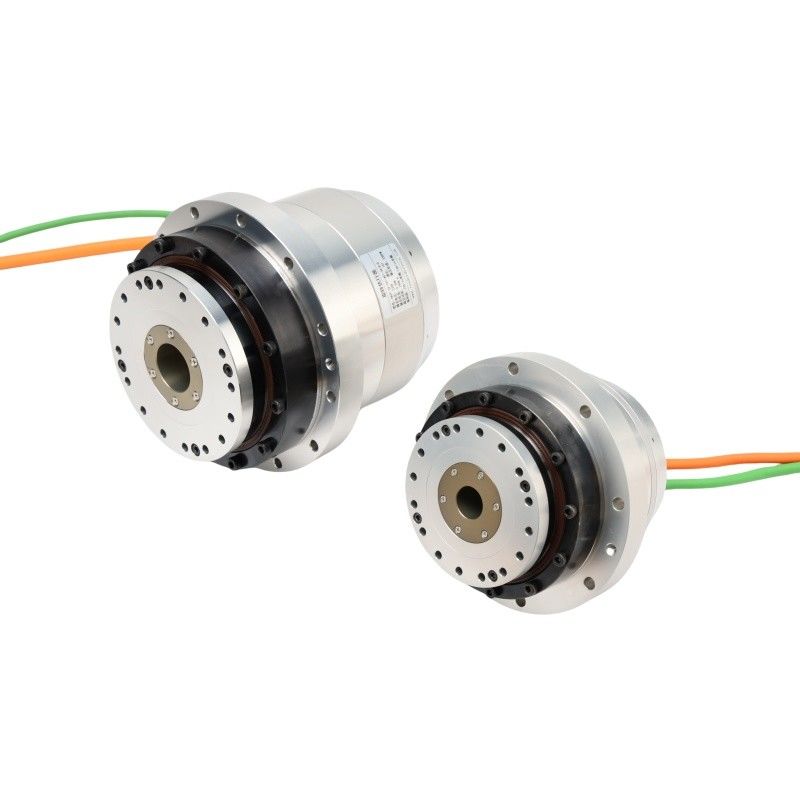

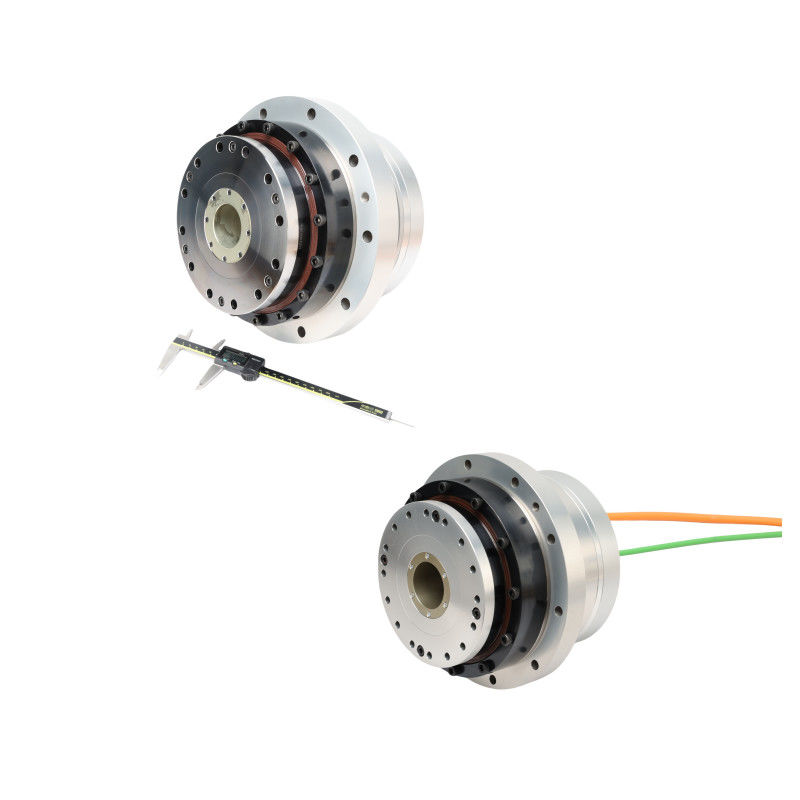

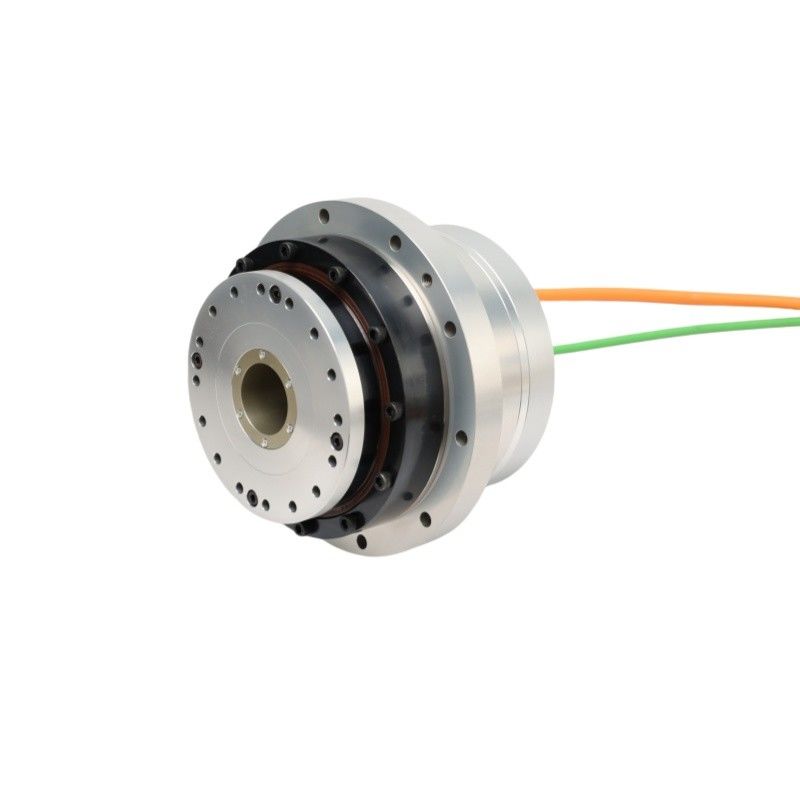

Automazione industriale Attuatore rotativo a albero cavo Motore a ingranaggi armonici

Attuatori rotanti industriali ad albero cavo

Attuatore rotante a asse cavo armonico

Motore di ingranaggi armonici industriali

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Serie HATF con presa laterale

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Attuatori rotanti della serie HATF

Rapporto di riduzione:

51, 81, 101, 121, 161

Numero di modello:

Tipo di codificatore:

Codificatore assoluto

Numero dei pali del motore:

Applicazione:

Automazione 3C, macchine utensili CNC di precisione, attrezzature per lucidare il vetro, robot umano

Versione di tensione principale:

AC220V, DC48V

Caratteristiche fondamentali:

Integrazione, alte prestazioni, zero reazioni, lunga durata, basso rumore

La vita progettata:

10000 ore

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Attuatori a asse cavo rotativo della serie HAT integrati con servo propulsione armonica di potenza

Ottieni il miglior prezzo

Video

Zero contraccolpo Grande attuatore rotativo a albero cavo Robot Joint Serie HAMF

Ottieni il miglior prezzo

Video

ODM Attuatore a fuso cavo Robot Arm Joint Motor per la macchina di taglio laser

Ottieni il miglior prezzo

Video

Attuatore di azionamento armonico a fuso cavo Motore a braccio robotico Serie HAMF

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Attuatori rotanti a flanghe ad alta precisione a albero cavo della serie HATF Modello 20 per automazione industriale

Name: Automazione industriale Attuatore rotativo a albero cavo Motore a ingranaggi armonici
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie HATF con presa laterale
Availability: InStock

Descrizione del prodotto

Gli attuatori rotanti svolgono un ruolo cruciale nel consentire un movimento rotativo preciso e controllato in una vasta gamma di settori, contribuendo all'efficienza, all'affidabilità,e funzionalità in varie applicazioni.

Un attuatore rotativo è un cilindro pneumatico utilizzato per fornire un movimento di rotazione o angolare, consentendo una corsa in un movimento oscillante attraverso un angolo definito.Sono durevoli e forniscono una forza (corrente) relativamente elevata per le dimensioniGli attuatori rotanti semplificano la progettazione e possono ridurre i problemi di manutenzione.

Considerazioni di selezione:

Torsione e velocità:Corrispondere i requisiti di coppia di uscita e di velocità dell'attuatore all'applicazione.

Opzioni di controllo:Considerare il tipo di comando (manuale, pneumatico, idraulico, elettrico) necessario per l'applicazione specifica.

Dimensione e montaggio:Assicurare la compatibilità con i vincoli di spazio e i requisiti di montaggio.

Scheda di specifiche

Serie HAT			20
Rapporto di riduzione			51	81	101	121	161
220VAC	Torsione massima	Numero	69	91	102	108	113
	Torsione nominale	Numero	30	48	58	61	61
	Velocità massima	rpm	98	62	50	41	31
	Velocità nominale	rpm	51	32	26	21	16
	Corrente massima	Armi	6.04	5.02	4.51	3.98	3.13
	Corrente nominale	Armi	2.63	2.65	2.56	2.25	1.69
	Costante di coppia	N m/Armi	11.42	18.14	22.62	27.1	36.06
	Resistenza di fase	Ohm ((20°C)	6.2
	Induttanza di fase	mH	7.7
	Campi elettromagnetici posteriori	Vrms/krpm	25
48VDC	Torsione massima	Numero	69	91	102	108	113
	Torsione nominale	Numero	39	58	61	61	61
	Velocità massima	rpm	86	54	44	36	27
	Velocità nominale	rpm	51	32	26	21	16
	Corrente massima	Armi	15.37	12.77	11.48	10.14	7.98
	Corrente nominale	Armi	8.69	8.14	6.86	5.73	4.31
	Costante di coppia	N m/Armi	4.49	7.13	8.89	10.65	14.17
	Resistenza di fase	Ohm ((20°C)	0.4
	Induttanza di fase	mH	0.9
	Campi elettromagnetici posteriori	Vrms/krpm	7.7
Codificatore assoluto	Tipo di codificatore		Codificatore assoluto
	Risoluzione (una sola rotazione del motore)	un po '	23,24 bit
	Motore con contatore multi-torno	un po '	16
Precisione di posizione unidirezionale		Arco sec.	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50
Ripetibilità della precisione di posizionamento		Arco sec.	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
rigidità di ribaltamento		x10⁴N·m /rad	24
rigidità torsionale		x10⁴N·m /rad	1.8	2.3
Momento di inerzia	Senza freno	kg*m²	8.8*10^-5
Momento di inerzia	Con freno	kg*m²	9.17*10^-5
Massa	Senza freno	Kg	2.4
Massa	Con freno	Kg	2.96
Numero di pali del motore		Pollo	16
Condizioni ambientali			Temperatura di funzionamento: 0-40°C Temperatura di conservazione: -20°C - 60°C Umidità di funzionamento/umidità di stoccaggio: 20~80% RH (senza condensazione) Resistenza alle vibrazioni: 24,5 m/s2 (frequenza: 10~400 Hz) Nessuna polvere o polvere di metallo, gas corrosivi, gas infiammabili, nebbia di olio e altri usi all'interno, evitare la luce solare diretta Al di sotto di 1000 m di altitudine
Isolamento motore			Resistenza di isolamento: superiore a 100MΩ ((DC500V)
			Forza dielettrica: AC1500V/ 1 minuto
			Classe di isolamento: F
Gradi di protezione			Tipo auto raffreddato completamente chiuso (IP65)
