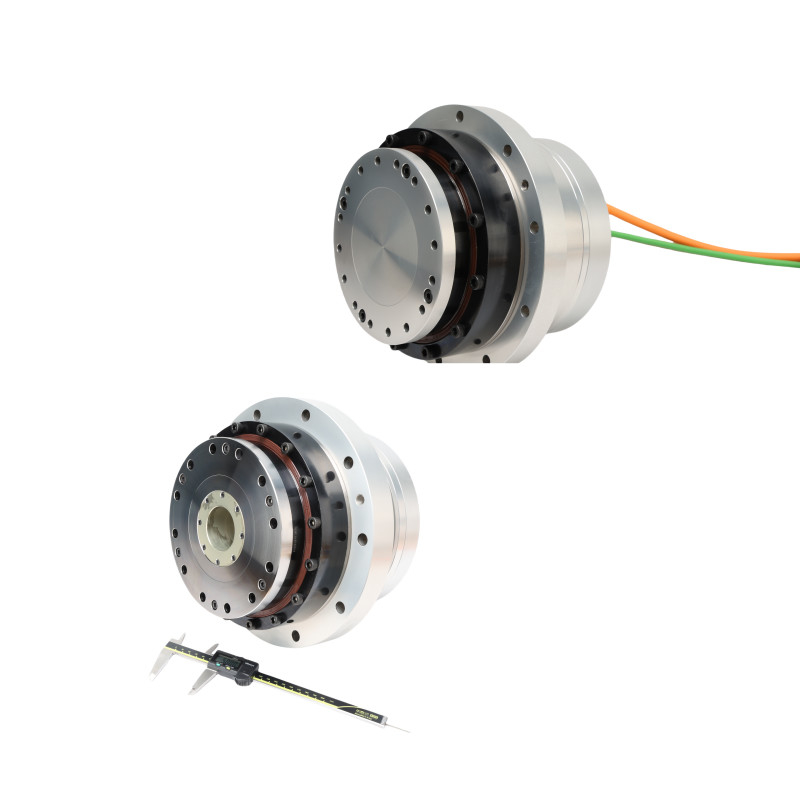

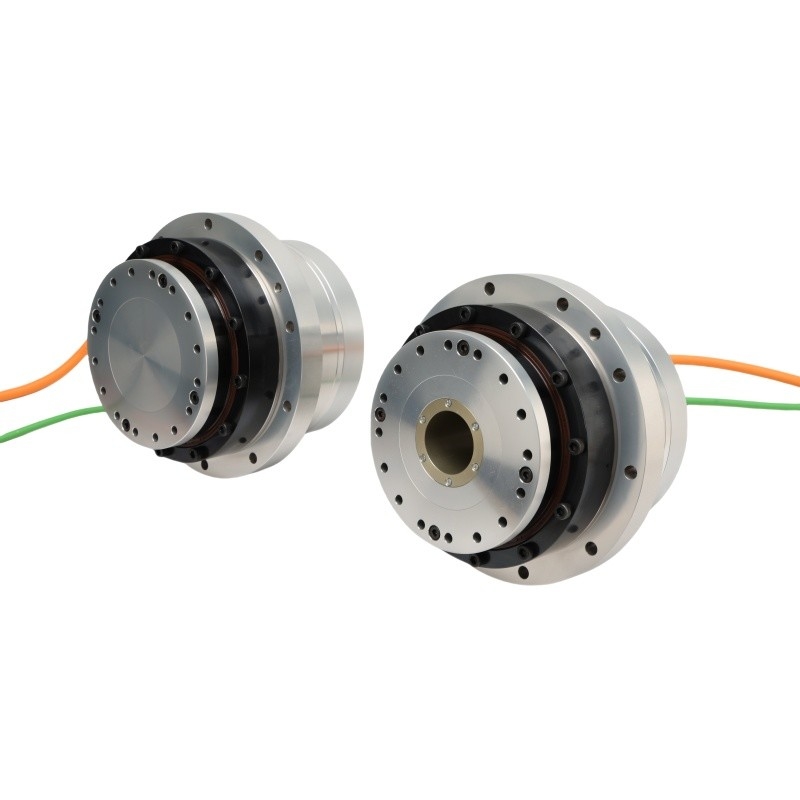

Attuatori di articolazione del motore del braccio robotico CNC Zero Backlash personalizzati

Motore a braccio robotico CNC

Motore del braccio robotico Zero Backlash

Attuatori di articolazioni per robot CNC

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Flusso laterale Attuatori rotanti a flangia della serie HASF

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Attuatori rotanti della serie HASF

Rapporto di riduzione:

51, 81, 101, 121, 161

Numero di modello:

Tipo di codificatore:

Codificatore assoluto

Numero dei pali del motore:

Applicazione:

Automazione 3C, macchine utensili CNC di precisione, attrezzature per lucidare vetri, robot umanoide

Versione di tensione principale:

AC220V, DC48V

Risoluzione (una sola rotazione del motore):

23,24 bit

Motore con contatore multi-torno:

16bits

Caratteristiche fondamentali:

Integrazione, alte prestazioni, zero reazioni, lunga durata, basso rumore

La vita progettata:

10000 ore

Gradi di protezione:

Tipo auto raffreddato completamente chiuso (IP65)

Forza dielettrica:

AC1500V/ 1 minuto

Resistenza all'isolamento:

Più di 100MΩ ((DC500V)

Classe di isolamento:

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Attuatori a asse cavo rotativo della serie HAT integrati con servo propulsione armonica di potenza

Ottieni il miglior prezzo

Video

Zero contraccolpo Grande attuatore rotativo a albero cavo Robot Joint Serie HAMF

Ottieni il miglior prezzo

Video

ODM Attuatore a fuso cavo Robot Arm Joint Motor per la macchina di taglio laser

Ottieni il miglior prezzo

Video

Attuatore di azionamento armonico a fuso cavo Motore a braccio robotico Serie HAMF

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Attuatori rotanti a flangia di lunga durata per la robotica

Name: Attuatori di articolazione del motore del braccio robotico CNC Zero Backlash personalizzati
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Flusso laterale Attuatori rotanti a flangia della serie HASF
Availability: InStock

Descrizione del prodotto

Gli attuatori rotanti sono dispositivi meccanici progettati per produrre un movimento di rotazione o una coppia su un asse centrale.

Gli attuatori rotativi trovano ampie applicazioni in vari settori a causa della loro capacità di convertire fluido o energia elettrica in movimento rotativo o coppia.Ecco alcune applicazioni specifiche in cui gli attuatori rotanti sono comunemente utilizzati nell'automazione industriale come braccia robotiche, trasportatori e movimentazione dei materiali, sistemi di trasmissione e macchine di imballaggio.

Applicazioni degli attuatori rotanti

Automazione industriale:Utilizzato in robotica, trasportatori, macchinari di imballaggio e altri sistemi automatizzati.

Aerospaziale:Critico per le superfici di controllo del volo, il carrello di atterraggio e il posizionamento satellitare.

Automotive:Servo sterzo, controllo dell'acceleratore, trasmissione.

Energia e servizi:Attuazione delle valvole, sistemi di localizzazione solare.

Medicina e sanità:Attrezzature diagnostiche, robotica chirurgica.

elettronica di consumo:Telecamere, smartphone, console da gioco.

Scheda di specifiche

Serie HAS			32
Rapporto di riduzione			51	81	101	121	161
220VAC	Torsione massima	Numero	250	376	441	436	459
	Torsione nominale	Numero	90	150	190	230	267
	Velocità massima	rpm	75	47	38	31	24
	Velocità nominale	rpm	45	28	23	19	14
	Corrente massima	Armi	11.56	10.95	9.6	8.5	6.72
	Corrente nominale	Armi	4.16	4.37	4.44	4.48	3.91
	Costante di coppia	N m/Armi	21.62	34.34	42.82	51.3	68.26
	Resistenza di fase	Ohm ((20°C)	2.1
	Induttanza di fase	mH	12
	Campi elettromagnetici posteriori	Vrms/krpm	52.5
48VDC	Torsione massima	Numero	250	376	411	436	459
	Torsione nominale	Numero	90	145	180	215	267
	Velocità massima	rpm	53	33	27	22	17
	Velocità nominale	rpm	45	28	23	19	14
	Corrente massima	Armi	47.13	44.63	39.13	34.65	27.41
	Corrente nominale	Armi	16.97	17.21	17.14	17.09	15.95
	Costante di coppia	N m/Armi	5.3	8.42	10.5	12.58	16.74
	Resistenza di fase	Ohm ((20°C)	0.2
	Induttanza di fase	mH	0.4
	Campi elettromagnetici posteriori	Vrms/krpm	12.57
Codificatore assoluto	Tipo di codificatore		Codificatore assoluto
	Risoluzione (una sola rotazione del motore)	un po '	23,24 bit
	Motore con contatore multi-torno	un po '	16
Precisione di posizione unidirezionale		Arco sec.	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45
Ripetibilità della precisione di posizionamento		Arco sec.	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
rigidità di ribaltamento		x10⁴N·m /rad	95
rigidità torsionale		x10⁴N·m /rad	7.6	9.9
Momento di inerzia	Senza freno	kg*m²	8.3*10^-4
Momento di inerzia	Con freno	kg*m²	1.04*10^-3
Massa	Senza freno	Kg	7.4
Massa	Con freno	Kg	8.7
Numero di pali del motore		Pollo	16
Condizioni ambientali			Temperatura di funzionamento: 0-40°C Temperatura di conservazione: -20°C - 60°C Umidità di funzionamento/umidità di stoccaggio: 20~80% RH (senza condensazione) Resistenza alle vibrazioni: 24,5 m/s2 (frequenza: 10~400 Hz) Nessuna polvere o polvere di metallo, gas corrosivi, gas infiammabili, nebbia di olio e altri usi all'interno, evitare la luce solare diretta Al di sotto di 1000 m di altitudine
Isolamento motore			Resistenza di isolamento: superiore a 100MΩ ((DC500V)
			Forza dielettrica: AC1500V/ 1 minuto
			Classe di isolamento: F
Gradi di protezione			Tipo auto raffreddato completamente chiuso (IP65)
