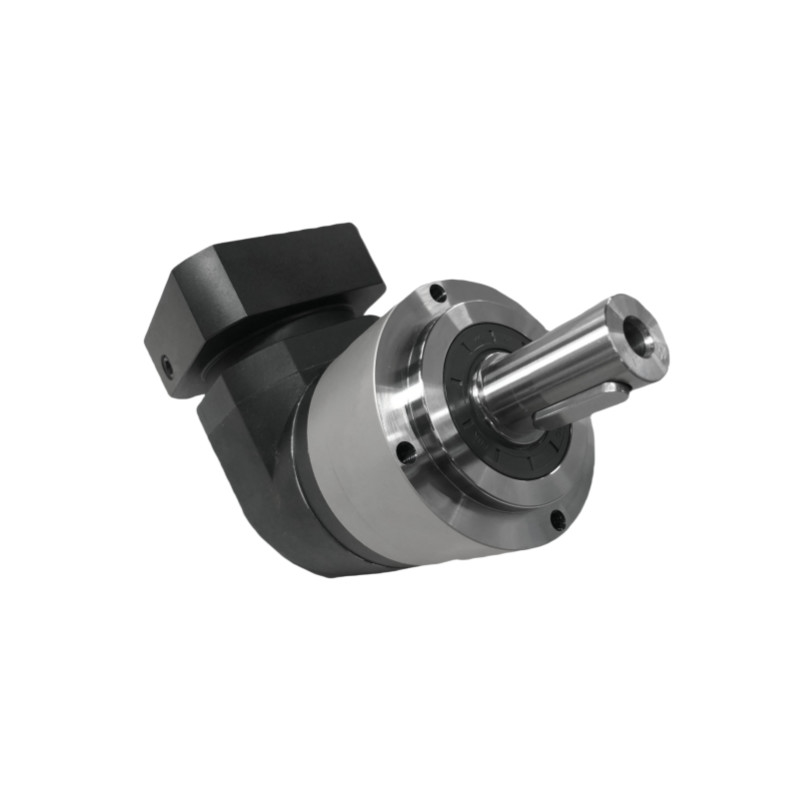

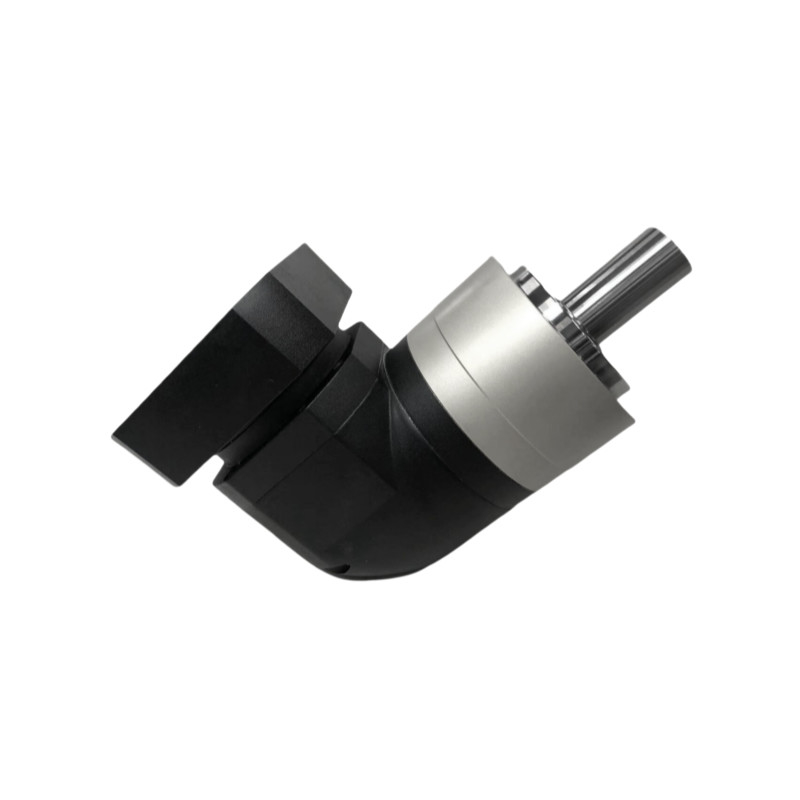

NER serie angolo destro trasmissione azionamento cambio scatola di marcia di uscita albero planetario riduttore

azionamento della marcia ad angolo retto riduttore

Trasmissione planetaria a angolo retto

Fuoco di uscita del cambio planetario

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Cavi di marcia planetari della serie NER

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Cavi di marcia planetari della serie NER

Modello:

NER070, NER090, NER120, NER155, NER205, NER235

Rapporto:

Da 3 a 200

Segmento:

Singola doppia

Efficienza:

≥ 95%

durata di vita:

20000 ore

Torque di accelerazione massima:

10,8 volte la coppia di uscita nominale

Classe di protezione:

IP65

Temperatura di funzionamento:

-10°C-90°C

Risposta contraria standard:

≤ 7 arcmin

Reazione ultrapreciosa:

≤ 4 arcmin

Applicazione:

Taglio laser,manipolatori,attrezzature per la stampa,industria automobilistica,industria farmaceutic

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Concessione di energia elettrica

Ottieni il miglior prezzo

Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo

Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo

Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Maggiore ripetibilità NER Serie riduttore planetario Transmissione ottimizzata di potenza

Name: NER serie angolo destro trasmissione azionamento cambio scatola di marcia di uscita albero planetario riduttore
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Cavi di marcia planetari della serie NER
Availability: InStock

Descrizione del prodotto

I riduttori planetari sono componenti compatti che si sforzano di massimizzare la trasmissione della coppia in varie applicazioni.I meccanismi assicurano la trasmissione di alti livelli di coppia riducendo contemporaneamente il numero di giri del motore richiesto per un livello di potenza prestabilitoI riduttori sono composti da un cambio e da assi di ingresso e di uscita allineati.utilizzare riduttori planetari per gestire in modo efficiente compiti che richiedono alti livelli di coppia.

Caratteristiche

- Sì.Dimensioni compatte e basso peso

Rispetto a sistemi di riduttore di marcia simili, questi componenti pesano meno e hanno un design compatto che può adattarsi a più progetti.I riduttori planetari possono mantenere la stessa coppia di uscita riducendo fino al 50% le dimensioni.

Durabilità e lunga durata

Questi riduttori hanno cuscinetti a sfera che aiutano i componenti a funzionare senza intoppi ed in modo efficiente..

Maggiore ripetibilità

I riduttori planetari offrono velocità di carico assiale e velocità di carico radiale più elevate rispetto ai sistemi comparabili.Ciò aumenta la loro affidabilità e robustezza complessive e riduce il rischio di disallineamentoQueste caratteristiche consentono ai riduttori planetari di attenuare gli effetti delle vibrazioni e di garantire una trasmissione costante nel tempo.

Trasmissione di coppia aumentata

I riduttori planetari sono progettati per il massimo coinvolgimento dei denti, perché più denti sono a contatto, possono gestire più coppia e trasferire più coppia.

Versatilità

Ogni stadio di un sistema di riduttore di marcia planetario può essere impilato o modificato per configurazioni personalizzate che soddisfano le esigenze di una data applicazione.una volta installati in un cambio cilindrico, i riduttori possono essere installati praticamente ovunque.

Specificità		Numero del segmento	Rapporto	NER070	NER090	NER120	NER155	NER205	NER235
Torsione di uscita nominale	Nm	singolo	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		doppio	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inerzia di rotazione	Kg.cm3	singolo	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		doppio	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Tabella dei parametri

Tabella dei parametri		Numero del segmento	Rapporto	NER070	NER090	NER120	NER155	NER205	NER235
Torque di accelerazione massima	Nm	1,2	3 ~ 200	10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza	Nm	1,2	3 ~ 200	3 volte la coppia di uscita nominale
Velocità di ingresso nominale	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Velocità di ingresso nominale	rmp	2	15~200	5000	4000	4000	3000	3000	2000
Velocità massima di ingresso	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Velocità massima di ingresso	rmp	2	15~200	10000	8000	8000	6000	6000	4000
Reazione ultrapreciosa	arcmin	1	3 ~ 20	️	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Reazione ultrapreciosa	arcmin	2	15~200	️	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reazione diretta.	arcmin	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reazione diretta.	arcmin	2	15~200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Risposta contraria standard	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Risposta contraria standard	arcmin	2	15~200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidità orizzonale	Nm/arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Max. forza radiale	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Max. forza assiale	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Momento di inclinazione	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Vita di servizio	R	1,2	3 ~ 200	20000 ore (operazione continua 10000 ore)
Efficienza	%	1	3 ~ 20	≥ 95%
Efficienza	%	2	15~200	≥92%
Peso	kg	1	3 ~ 20	2.1	5.8	11.2	22.4	46.8	83.0
Peso	kg	2	15~200	2.0	4.6	11.1	21.8	43.7	95.0
Temperatura di funzionamento	°C	1,2	3 ~ 200	-10°C-90°C
Lubrificazione		1,2	3 ~ 200	Grassi sintetici
Classe di protezione		1,2	3 ~ 200	Protezione IP65
Posizione di montaggio		1,2	3 ~ 200	Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	1	3 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	2	15~200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
