Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:

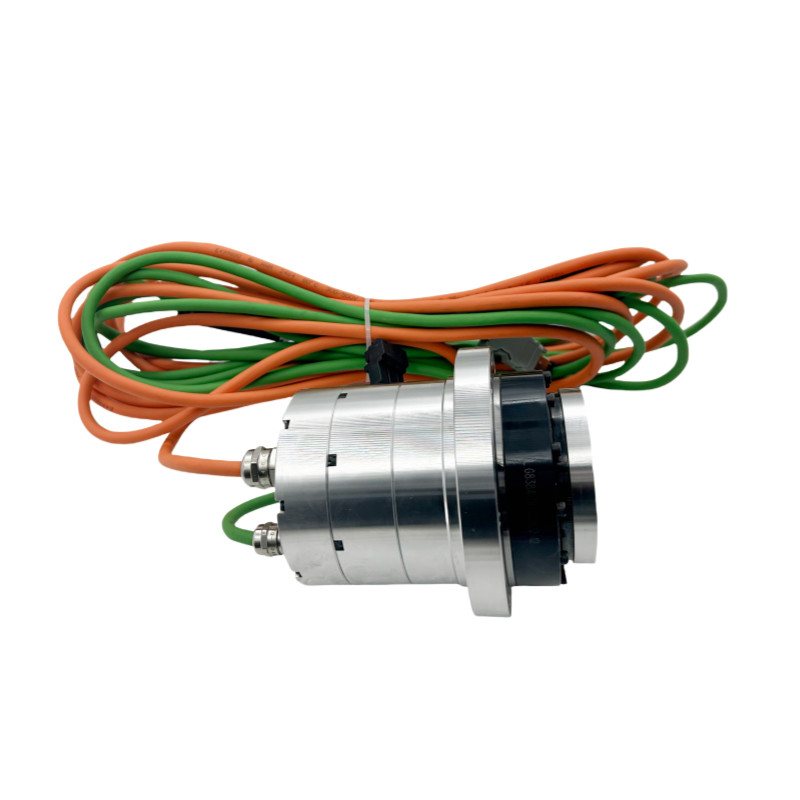

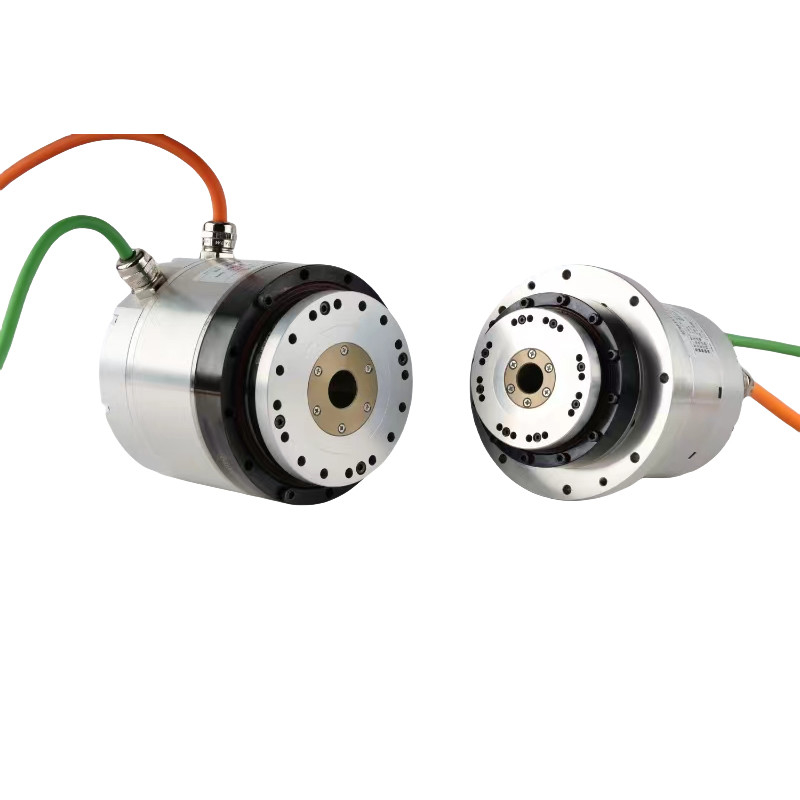

Flusso laterale Attuatori rotanti a flange della serie HATF
Descrizione
Gli attuatori rotanti, comunemente utilizzati in applicazioni industriali e commerciali, hanno diverse caratteristiche distinte che li rendono adatti a vari compiti.Ecco le caratteristiche chiave degli attuatori rotanti AC220V:
1. Alta coppia di uscita
Caratteristica: in grado di produrre una coppia significativa, essenziale per le applicazioni che richiedono una forte forza di rotazione.
Vantaggi: adatto ad applicazioni pesanti come macchine industriali, azionamento delle valvole e sistemi di automazione su larga scala.
2Controllo di precisione
Caratteristica: Offre un controllo preciso del movimento di rotazione, spesso con la possibilità di effettuare regolazioni sottili.
Beneficio: Ideale per applicazioni che richiedono un posizionamento preciso, come braccia robotizzate, macchine CNC e dispositivi medici.
3- Durabilità e costruzione robusta
Caratteristica: costruito per resistere a ambienti difficili, comprese alte temperature, umidità e polvere.
Beneficio: garantisce prestazioni e affidabilità durature in ambienti industriali.
Tabella dei parametri degli attuatori rotanti HATF
| Serie HATF | 20 | ||||||
| Rapporto di riduzione | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Torsione massima | Numero | 69 | 91 | 102 | 108 | 113 |
| Torsione nominale | Numero | 30 | 48 | 58 | 61 | 61 | |
| Velocità massima | rpm | 98 | 62 | 50 | 41 | 31 | |
| Velocità nominale | rpm | 51 | 32 | 26 | 21 | 16 | |
| Corrente massima | Armi | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Corrente nominale | Armi | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Costante di coppia | N m/Armi | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Resistenza di fase | Ohm ((20°C) | 6.2 | |||||
| Induttanza di fase | mH | 7.7 | |||||
| Campi elettromagnetici posteriori | Vrms/krpm | 25 | |||||
| 48VDC | Torsione massima | Numero | 69 | 91 | 102 | 108 | 113 |
| Torsione nominale | Numero | 39 | 58 | 61 | 61 | 61 | |
| Velocità massima | rpm | 86 | 54 | 44 | 36 | 27 | |
| Velocità nominale | rpm | 51 | 32 | 26 | 21 | 16 | |
| Corrente massima | Armi | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Corrente nominale | Armi | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Costante di coppia | N m/Armi | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Resistenza di fase | Ohm ((20°C) | 0.4 | |||||
| Induttanza di fase | mH | 0.9 | |||||
| Campi elettromagnetici posteriori | Vrms/krpm | 7.7 | |||||
| Codificatore assoluto | Tipo di codificatore | Codificatore assoluto | |||||
| Risoluzione (una sola rotazione del motore) | un po ' | 23,24 bit | |||||
| Motore con contatore multi-torno | un po ' | 16 | |||||
| Precisione di posizione unidirezionale | Arco sec. | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Ripetibilità della precisione di posizionamento | Arco sec. | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| rigidità di ribaltamento | x104 N·m/rad | 24 | |||||
| rigidità torsionale | x104 N·m/rad | 1.8 | 2.3 | ||||
| Momento di inerzia | Senza freno | kg*m2 | 8.8*10^-5 | ||||
| Con freno | kg*m2 | 9.17*10^-5 | |||||
| Massa | Senza freno | Kg | 2.4 | ||||
| Con freno | Kg | 2.96 | |||||
| Numero di pali del motore | Pollo | 16 | |||||
| Condizioni ambientali | Temperatura di funzionamento: 0-40°C Temperatura di conservazione: -20°C - 60°C Umidità di funzionamento/umidità di stoccaggio: 20~80% RH (senza condensazione) Resistenza alle vibrazioni: 24,5 m/s2 (frequenza: 10~400 Hz) Nessuna polvere o polvere di metallo, gas corrosivi, gas infiammabili, nebbia di olio e altri usi all'interno, evitare la luce solare diretta Al di sotto di 1000 m di altitudine |
||||||
| Isolamento motore | Resistenza di isolamento: superiore a 100MΩ ((DC500V) | ||||||
| Forza dielettrica: AC1500V/ 1 minuto | |||||||
| Classe di isolamento: F | |||||||
| Gradi di protezione | Tipo auto raffreddato completamente chiuso (IP65) | ||||||
