Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:

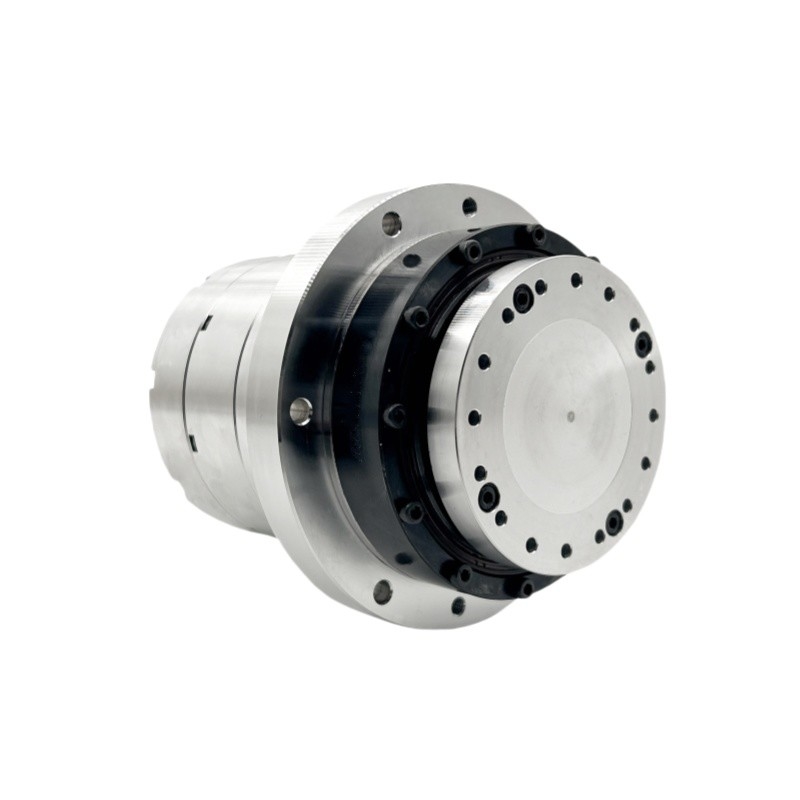

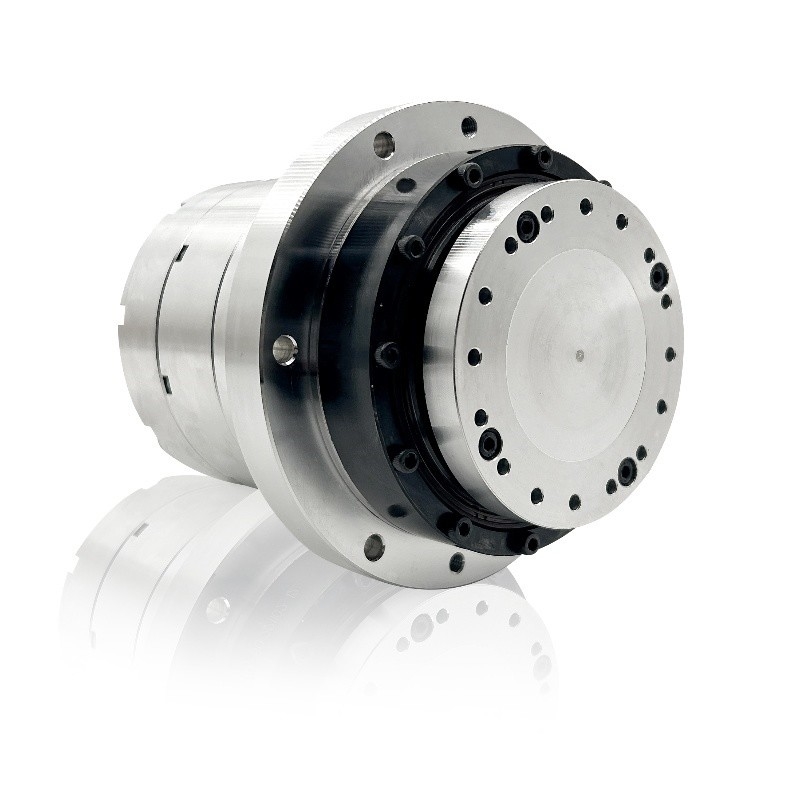

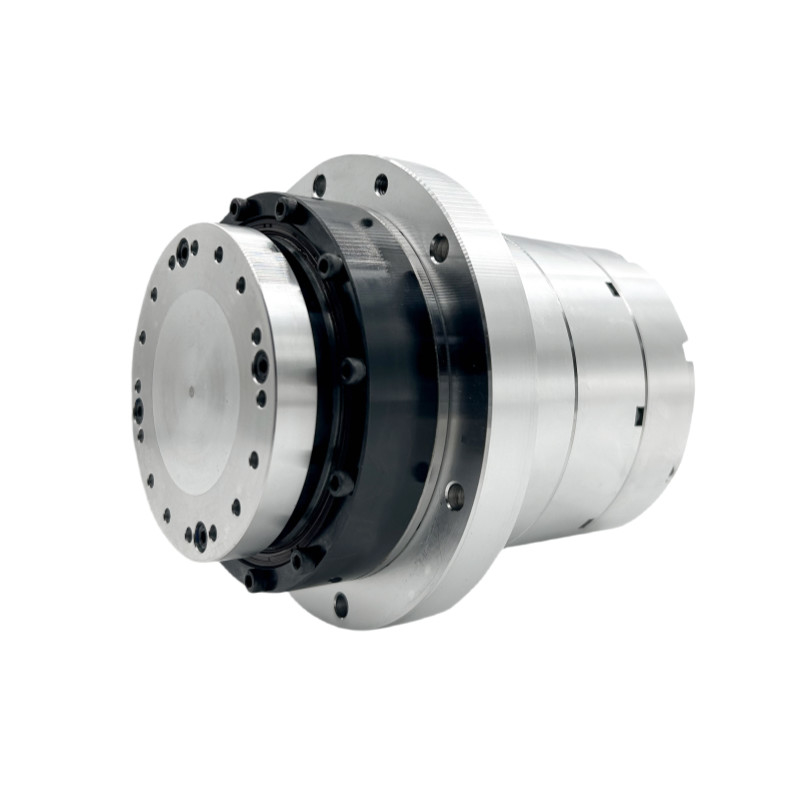

Flusso laterale Attuatori rotanti a flangia della serie HASF
Video
Video
Video
Video
Descrizione del prodotto
Un attuatore rotativo è un cilindro pneumatico utilizzato per fornire un movimento di rotazione o angolare, consentendo una corsa in un movimento oscillante attraverso un angolo definito.
Gli attuatori rotativi semplificano la progettazione e possono ridurre i problemi di manutenzione.
Un attuatore è una parte di un dispositivo o macchina che lo aiuta a raggiungere movimenti fisici convertendo energia, spesso elettrica, aria o idraulica,in forza meccanicaIn parole povere, è il componente di qualsiasi macchina che consente il movimento.
Caratteristiche del prodotto
Progettazione integrata
Combina un riduttore armonico ad alta coppia, un motore a trazione diretta e un codificatore assoluto opzionale a più giri con un albero cavo per applicazioni ottiche.
Risposta negativa zero
Quasi zero reazione negativa a causa delle eccellenti caratteristiche del riduttore armonico e della rigidità del motore.
Basso rumore
Ogni motore viene testato individualmente prima della spedizione per garantire un funzionamento a bassa vibrazione e basso rumore dell'unità armonica integrata.
Non deve essere mantenuto
Non richiede manutenzione regolare e non richiede la sostituzione del lubrificante durante l'uso.
Tabella dei parametri degli attuatori rotanti HASF 20
| Serie HAS | 20 | ||||||
| Rapporto di riduzione | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Torsione massima | Numero | 69 | 91 | 102 | 108 | 113 |
| Torsione nominale | Numero | 30 | 48 | 58 | 61 | 61 | |
| Velocità massima | rpm | 98 | 62 | 50 | 41 | 31 | |
| Velocità nominale | rpm | 51 | 32 | 26 | 21 | 16 | |
| Corrente massima | Armi | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Corrente nominale | Armi | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Costante di coppia | N m/Armi | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Resistenza di fase | Ohm ((20°C) | 6.2 | |||||
| Induttanza di fase | mH | 7.7 | |||||
| Campi elettromagnetici posteriori | Vrms/krpm | 25 | |||||
| 48VDC | Torsione massima | Numero | 69 | 91 | 102 | 108 | 113 |
| Torsione nominale | Numero | 39 | 58 | 61 | 61 | 61 | |
| Velocità massima | rpm | 86 | 54 | 44 | 36 | 27 | |
| Velocità nominale | rpm | 51 | 32 | 26 | 21 | 16 | |
| Corrente massima | Armi | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Corrente nominale | Armi | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Costante di coppia | N m/Armi | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Resistenza di fase | Ohm ((20°C) | 0.4 | |||||
| Induttanza di fase | mH | 0.9 | |||||
| Campi elettromagnetici posteriori | Vrms/krpm | 7.7 | |||||
| Codificatore assoluto | Tipo di codificatore | Codificatore assoluto | |||||
| Risoluzione (una sola rotazione del motore) | un po ' | 23,24 bit | |||||
| Motore con contatore multi-torno | un po ' | 16 | |||||
| Precisione di posizione unidirezionale | Arco sec. | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Ripetibilità della precisione di posizionamento | Arco sec. | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| rigidità di ribaltamento | x104N·m /rad | 24 | |||||
| rigidità torsionale | x104N·m /rad | 1.8 | 2.3 | ||||
| Momento di inerzia | Senza freno | kg*m2 | 8.8*10^-5 | ||||
| Con freno | kg*m2 | 9.17*10^-5 | |||||
| Massa | Senza freno | Kg | 2.4 | ||||
| Con freno | Kg | 2.96 | |||||
| Numero di pali del motore | Pollo | 16 | |||||
| Condizioni ambientali | Temperatura di funzionamento: 0-40°C Temperatura di conservazione: -20°C - 60°C Umidità di funzionamento/umidità di stoccaggio: 20~80% RH (senza condensazione) Resistenza alle vibrazioni: 24,5 m/s2 (frequenza: 10~400 Hz) Nessuna polvere o polvere di metallo, gas corrosivi, gas infiammabili, nebbia di olio e altri usi all'interno, evitare la luce solare diretta Al di sotto di 1000 m di altitudine |
||||||
| Isolamento motore | Resistenza di isolamento: superiore a 100MΩ ((DC500V) | ||||||
| Forza dielettrica: AC1500V/ 1 minuto | |||||||
| Classe di isolamento: F | |||||||
| Gradi di protezione | Tipo auto raffreddato completamente chiuso (IP65) | ||||||
Area di applicazione
|
|
Armi robotizzate: Gli attuatori rotanti sono fondamentali nelle articolazioni dei bracci robotici, fornendo il movimento di rotazione necessario per compiti come la saldatura, la verniciatura, l'assemblaggio e la movimentazione dei materiali. |
|
Sistemi di trasportatori: sono utilizzati per controllare la rotazione dei nastri trasportatori, garantendo un trasporto di materiali fluido ed efficiente all'interno degli impianti di produzione e di trasformazione.- Sì. |
Aerospaziale e difesa
|
|
Superfici di controllo aereo: Gli attuatori rotanti sono utilizzati per muovere le superfici di controllo come aileroni, ascensori e timoni, che sono essenziali per controllare la dinamica di volo dell'aeromobile. |
|
Sistemi d'arma: In applicazioni militari, gli attuatori rotanti possono essere trovati nei sistemi di torretta per carri armati e altri veicoli, dove è necessario un controllo di rotazione preciso per il miraggio. |
|
|
Turbine eoliche: Gli attuatori rotanti controllano la pendenza delle pale nelle turbine eoliche per ottimizzare la cattura di energia dal vento. |
| Turbine eoliche: Gli attuatori rotanti controllano la pendenza delle pale nelle turbine eoliche per ottimizzare la cattura di energia dal vento. |
- Sì.Apparecchiature mediche- Sì.
|
|
Robot chirurgici: Gli attuatori rotanti consentono movimenti precisi negli strumenti chirurgici robotizzati, migliorando la precisione e il controllo durante le procedure. |
|
Equipaggiamento diagnostico: vengono utilizzati in apparecchiature di imaging come scanner TC e macchine per risonanza magnetica per controllare la rotazione dei meccanismi di scansione.
|
