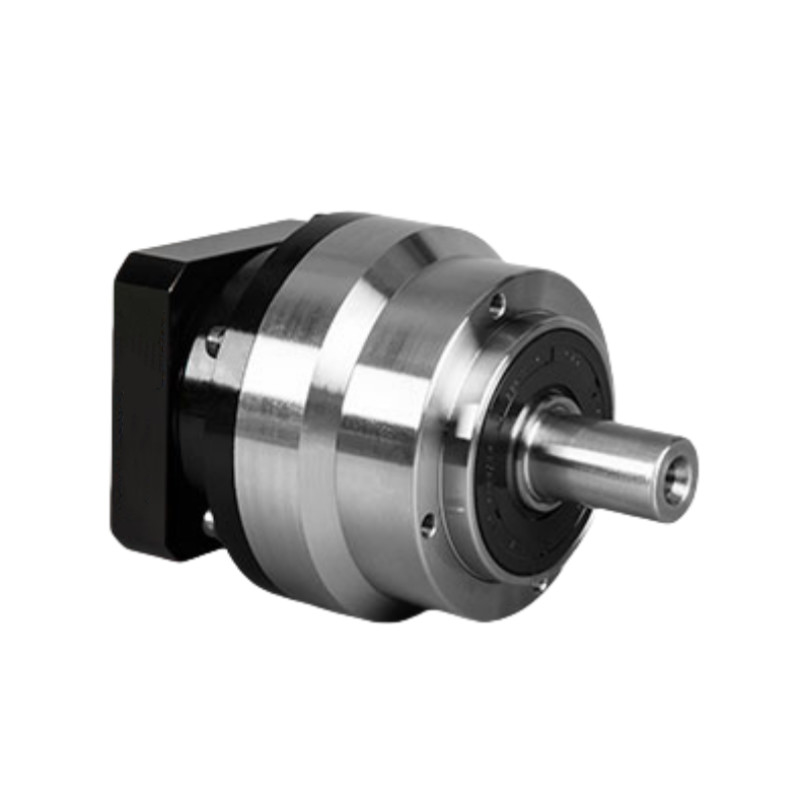

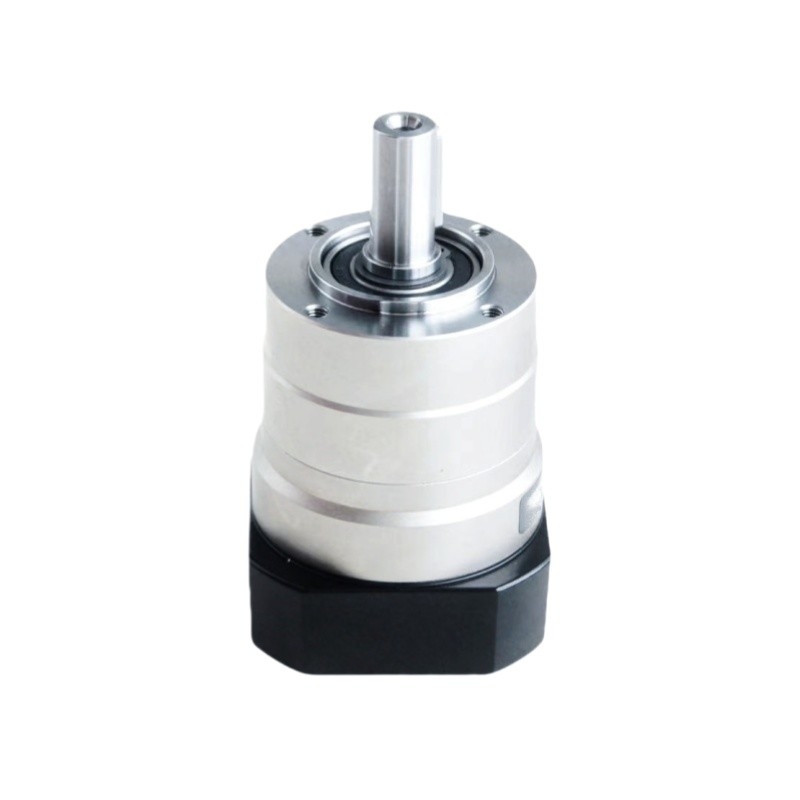

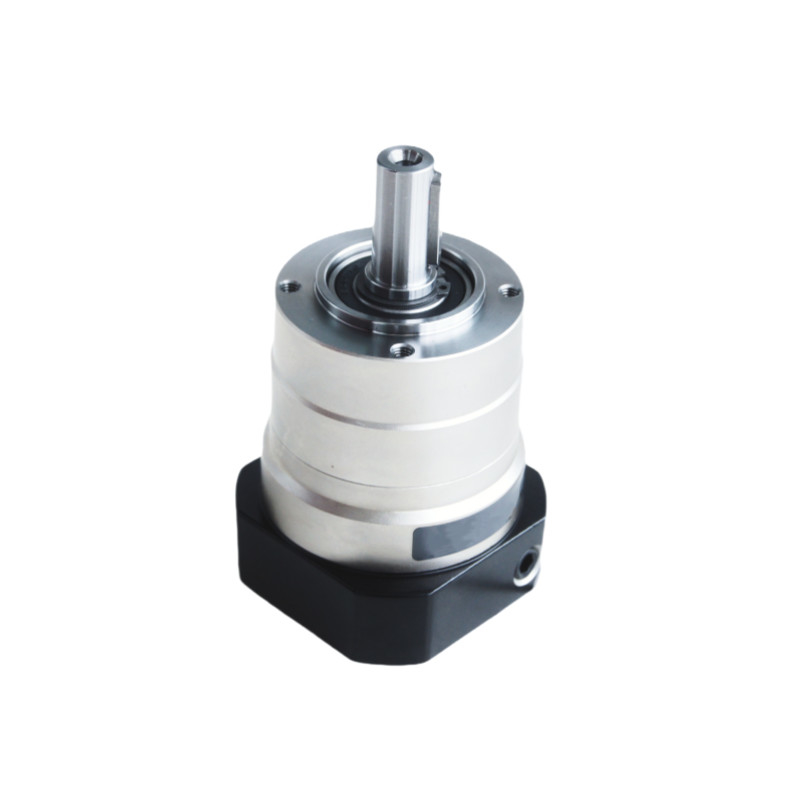

Meccanismo riduttore planetario asse cavo montaggio a bassa contraccolpazione ingranaggio planetario

Meccanismo riduttore planetario

Reduttore di ingranaggi planetari a pozzo

Meccanismo di montaggio della scatola di cambio a asse cavo

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Reduttore planetario della serie NE

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Caselle di marcia a riduttore planetario della serie NE

Modello:

Ne070 e NE090, NE120 e NE155, NE205 e NE235

Rapporto:

Da 3 a 100

Segmento:

Singola doppia

Efficienza:

≥97%

Vita di servizio:

20000 ore

Torque di accelerazione massima:

10,8 volte la coppia di uscita nominale

Classe di protezione:

Protezione IP65

Temperatura di funzionamento:

-10°C-90°C

Risposta contraria standard:

≤ 7 arcmin

Reazione ultrapreciosa:

≤ 3 arcmin

Applicazione:

Automotive, automazione industriale, robotica, aerospaziale, energie rinnovabili, dispositivi medici

Caratteristiche speciali:

Freni e frizioni integrati, progettazione modulare

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Concessione di energia elettrica

Ottieni il miglior prezzo

Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo

Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo

Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Meccanismo riduttore planetario asse cavo montaggio a bassa contraccolpazione ingranaggio planetario

Name: Meccanismo riduttore planetario asse cavo montaggio a bassa contraccolpazione ingranaggio planetario
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Reduttore planetario della serie NE
Availability: InStock

Reduttore planetarionoto anche come sistema di ingranaggi planetari o sistema di ingranaggi epicyclici, è un tipo di meccanismo di ingranaggi costituito da uno o più ingranaggi esterni (ingranaggi planetari) che ruotano attorno a un ingranaggio centrale (sole).questi sistemi comprendono anche un ingranaggio ad anello (annulo) che si mescola con gli ingranaggi planetariGli ingranaggi planetari sono montati su un supporto mobile che si collega anche all'albero di uscita del cambio.

Apparecchi per il soleLa marcia centrale intorno alla quale gira il pianeta.

Gli ingranaggi planetariMolti ingranaggi che ruotano attorno all'ingranaggio solare e si mescolano sia con l'ingranaggio solare che con l'ingranaggio anulare.

Ingranaggi per anello (Annulus)Un ingranaggio esterno che circonda il pianeta gira e si mescola con loro.

Portatore di pianetiUna struttura che tiene in posizione gli ingranaggi dei pianeti mentre ruotano intorno all'ingranaggio solare.

Specifica del riduttore planetario della serie NE

Specificità		Numero del segmento	Rapporto	NE070	NE090	NE120	NE155	NE205	NE235
Torsione di uscita nominale	Nm	singolo	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		doppio	15	50	120	190	320	550	1080
			16	️	️	️	️	️	️
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inerzia di rotazione	Kg.cm³	singolo	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		doppio	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	️	️	️	️	️	️
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Disegni del riduttore planetario della serie NF

Meccanismo riduttore planetario asse cavo montaggio a bassa contraccolpazione ingranaggio planetario 2

Meccanismo riduttore planetario asse cavo montaggio a bassa contraccolpazione ingranaggio planetario 3

Tabella dei parametri del riduttore planetario della serie NE		Numero del segmento	Rapporto	NE070	NE090	NE120	NE155	NE205	NE235
Torque di accelerazione massima	Nm	1,2	10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza	Nm	1,2	3 volte la coppia di uscita nominale
Velocità di ingresso nominale	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Velocità di ingresso nominale	rmp	2	15~100	5000	4000	4000	3000	3000	2000
Velocità massima di ingresso	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Velocità massima di ingresso	rmp	2	15~100	10000	8000	8000	6000	6000	4000
Reazione ultrapreciosa	arcmin	1	3 ~ 10	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reazione ultrapreciosa	arcmin	2	15~100	️	️	≤ 3	≤ 3	≤ 3	≤ 3
Reazione diretta.	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Reazione diretta.	arcmin	2	15~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Risposta contraria standard	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Risposta contraria standard	arcmin	2	15~100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidità orizzonale	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Max. forza radiale	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Max. forza assiale	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Momento di inclinazione	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Vita di servizio	R	1,2	3 ~ 100	20000 ore (operazione continua 10000 ore)
Efficienza	%	1	3 ~ 10	≥97%
Efficienza	%	2	15~100	≥ 94%
Peso	kg	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Peso	kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Temperatura di funzionamento	°C	1,2	3 ~ 100	-10°C-90°C
Lubrificazione		1,2	3 ~ 100	Grassi sintetici
Classe di protezione		1,2	3 ~ 100	Protezione IP65
Posizione di montaggio		1,2	3 ~ 100	Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	2	15~100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

Applicazione del riduttore planetario della serie NE
