Name: Reduttore di velocità planetario personalizzato
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Nota: le scatole di cambio planetarie della serie
Availability: InStock

Casa. > prodotti > Riduttore planetario >

Reduttore di velocità planetario personalizzato

Riduttore di velocità planetario a bassa reazione

scatola di cambio a asse di uscita cavo riduttore

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Nota: le scatole di cambio planetarie della serie

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Nota: le scatole di cambio planetarie della serie

Modello:

NB042, NB060, NB090, NB115, NB142, NB180, NB220

Rapporto:

Da 3 a 100

Segmento:

Singola doppia

Efficienza:

≥97%

durata di vita:

20000 ore

servizio continuo:

10000 ore

Classe di protezione:

IP65

Temperatura di funzionamento:

-10°C-90°C

Reazione ultrapreciosa:

≤ 3 arcmin

Applicazione:

Taglio laser,manipolatori,attrezzature per la stampa,industria automobilistica,industria farmaceutic

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Concessione di energia elettrica

Ottieni il miglior prezzo

Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo

Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo

Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

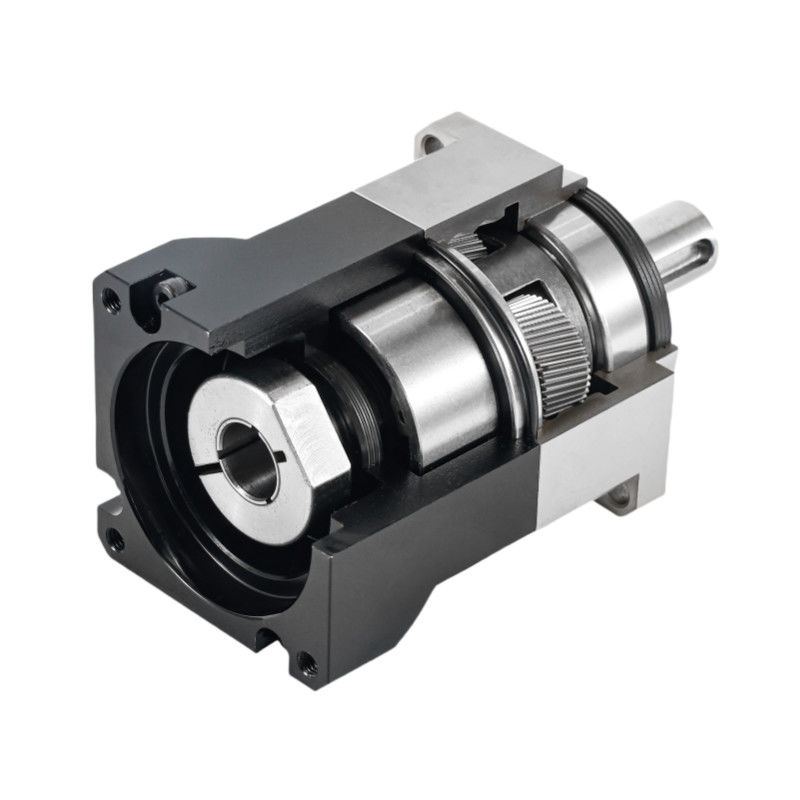

Componenti

Un riduttore planetario è costituito in genere dai seguenti componenti chiave:

Attrezzatura solareLa marcia centrale intorno alla quale gira il pianeta.

Gli ingranaggi planetariMoltissimi ingranaggi che ruotano attorno all'ingranaggio solare e si mescolano sia con l'ingranaggio solare che con l'ingranaggio anulare.

PortatoreLa struttura che regge il pianeta gira e ruota, fornendo l'output del sistema di ingranaggi.

Ingranaggi per anelloL'ingranaggio esterno con denti interni che si mescolano con gli ingranaggi planetari.

Specificità		Numero del segmento	Rapporto	NB042	Servizi di sicurezza	NB090	NB115	NB142	NB180	NB220
Torsione di uscita nominale	Nm	singolo	3	️	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		doppio	15	️	50	120	190	320	550	1080
			16	19	️	️	️	️	️	️
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Inerzia di rotazione	Kg.cm³	singolo	3	️	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		doppio	15	️	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	️	️	️	️	️	️
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Reduttore di velocità planetario personalizzato 2

Tabella dei parametri		Numero del segmento	Rapporto	NB042	Servizi di sicurezza	NB090	NB115	NB142	NB180	NB220
Torque di accelerazione massima	Nm	1,2	10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza	Nm	1,2	3 volte la coppia di uscita nominale
Velocità di ingresso nominale	rmp	1	3 ~ 10	5000	5000	4000	4000	3000	3000	2000
Velocità di ingresso nominale	rmp	2	15~100	5000	5000	4000	4000	3000	3000	2000
Velocità massima di ingresso	rmp	1	3 ~ 10	10000	10000	8000	8000	6000	6000	4000
Velocità massima di ingresso	rmp	2	15~100	10000	10000	8000	8000	6000	6000	4000
Reazione ultrapreciosa	arcmin	1	3 ~ 10	️	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reazione ultrapreciosa	arcmin	2	15~100	️	️	️	≤ 3	≤ 3	≤ 3	≤ 3
Reazione diretta.	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Reazione diretta.	arcmin	2	15~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Risposta contraria standard	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Risposta contraria standard	arcmin	2	15~100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidità orizzonale	Nm/arcmin	1,2	3 ~ 100	3.2	8	14	27	52	148	305
Max. forza radiale	N	1,2	3 ~ 100	980	1730	3250	7000	9600	14500	27800
Max. forza assiale	N	1,2	3 ~ 100	490	865	1625	3500	4800	7250	13900
Momento di inclinazione	Nm	1,2	3 ~ 100	34	77	152	325	530	920	1840
Vita di servizio	R	1,2	3 ~ 100	20000 ore (operazione continua 10000 ore)
Efficienza	%	1	3 ~ 10	≥97%
Efficienza	%	2	15~100	≥ 94%
Peso	kg	1	3 ~ 10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Peso	kg	2	15~100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Temperatura di funzionamento	°C	1,2	3 ~ 100	-10°C-90°C
Lubrificazione		1,2	3 ~ 100	Grassi sintetici
Classe di protezione		1,2	3 ~ 100	Protezione IP65
Posizione di montaggio		1,2	3 ~ 100	Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	1	3 ~ 10	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	2	15~100	≤ 56	≤ 60	≤ 63	≤ 63	≤ 65	≤ 67	≤ 70
			3	️	0.16	0.61	3.25	9.21	28.98	69.61
