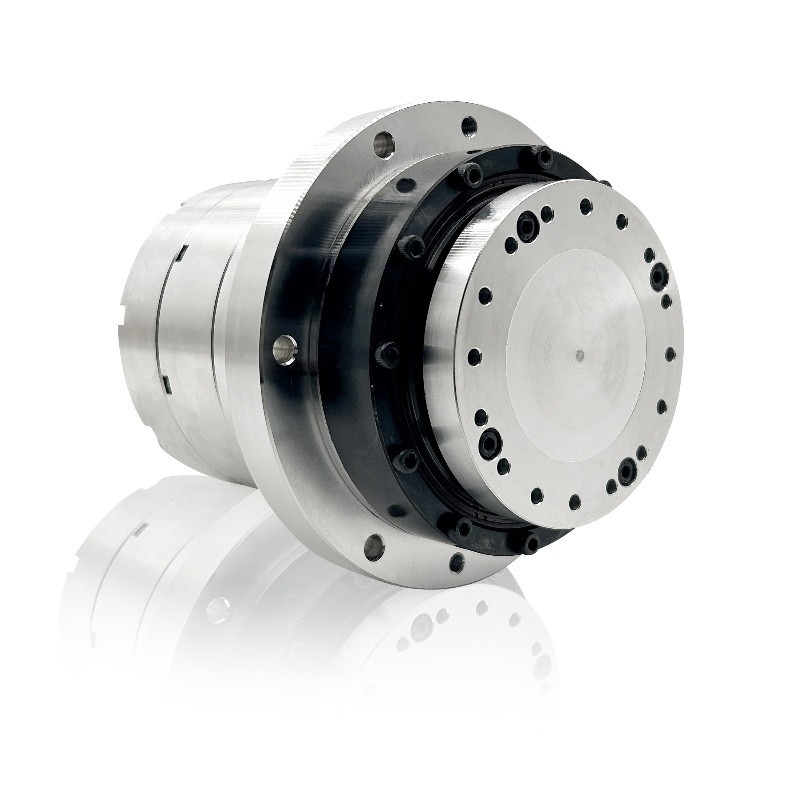

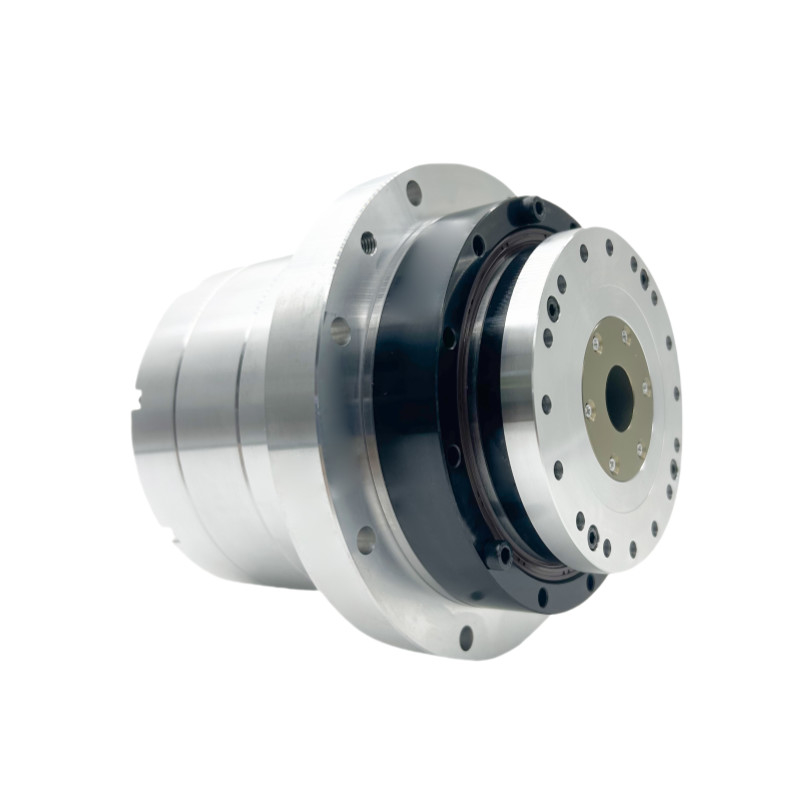

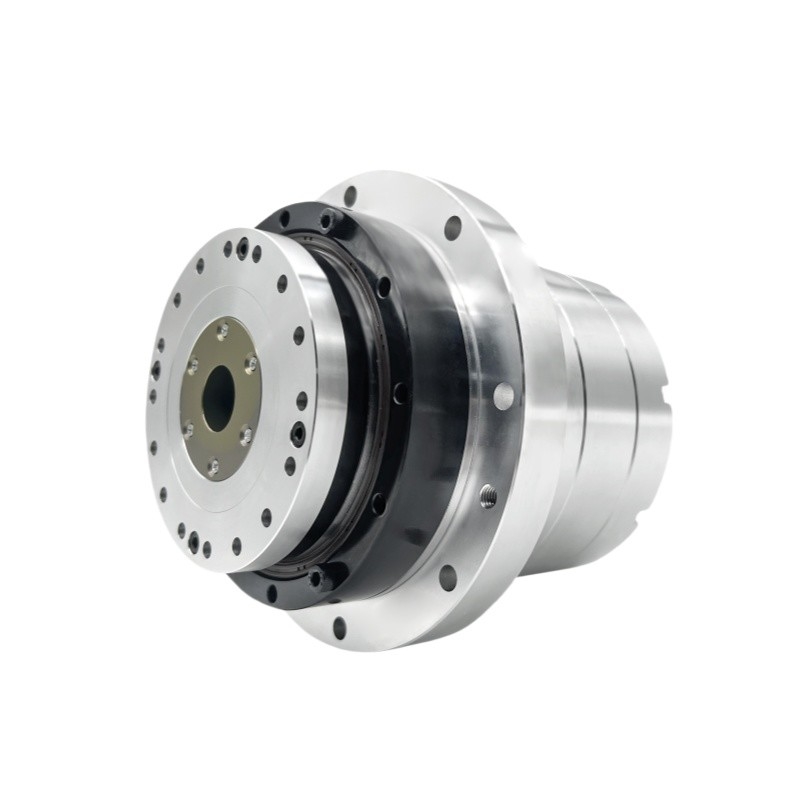

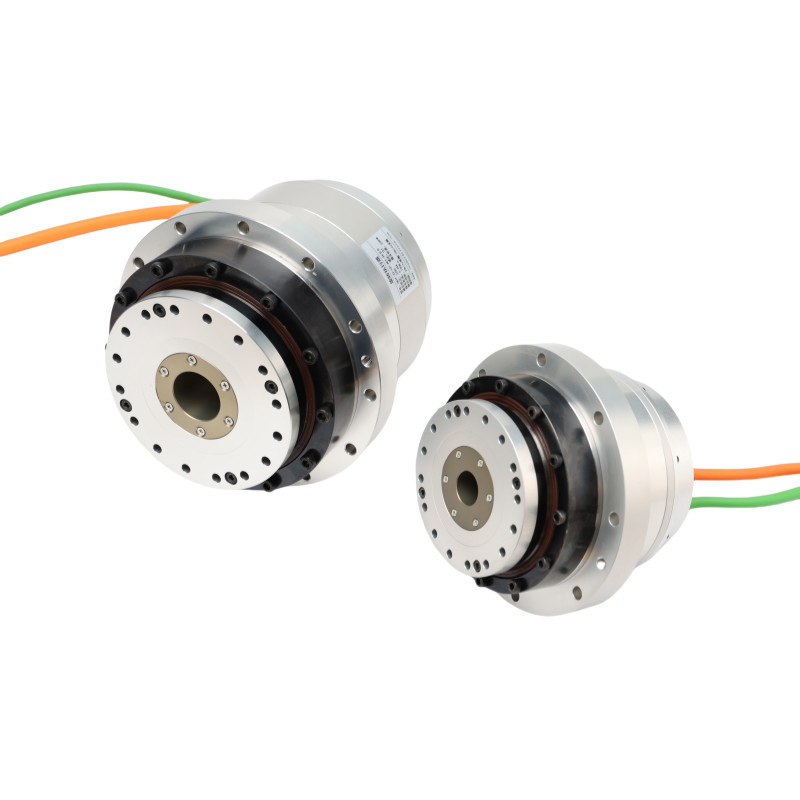

Attuatore servomotore a flangia ad alta coppia armonica HASF Serie Modello 17

Servomotore ad azionamento armonico ad alta coppia

motore servomotore ad azionamento armonico

Attuatore armonico HASF

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Flusso laterale Attuatori rotanti a flangia della serie HASF

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Attuatori rotanti della serie HASF Modello 17

Rapporto di riduzione:

51:1, 81:1, 101:1, 121:1

Numero di modello:

Tipo di codificatore:

Codificatore assoluto

Numero dei pali del motore:

Applicazione:

Automazione 3C, macchine utensili CNC di precisione, attrezzature per lucidare vetri, robot umanoide

Peso con freno:

20,8 kg

Peso senza freno:

2.2 kg

Caratteristiche fondamentali:

Alte prestazioni, lunga durata

La vita progettata:

10000 ore

Gradi di protezione:

Tipo auto raffreddato completamente chiuso (IP65)

Forza dielettrica:

AC1500V/ 1 minuto

Resistenza all'isolamento:

Più di 100MΩ ((DC500V)

Classe di isolamento:

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Attuatori a asse cavo rotativo della serie HAT integrati con servo propulsione armonica di potenza

Ottieni il miglior prezzo

Video

Zero contraccolpo Grande attuatore rotativo a albero cavo Robot Joint Serie HAMF

Ottieni il miglior prezzo

Video

ODM Attuatore a fuso cavo Robot Arm Joint Motor per la macchina di taglio laser

Ottieni il miglior prezzo

Video

Attuatore di azionamento armonico a fuso cavo Motore a braccio robotico Serie HAMF

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Attuatori rotativi a flangia di serie HASF modello 17 a grande coppia e senza manutenzione

Name: Attuatore servomotore a flangia ad alta coppia armonica HASF Serie Modello 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Flusso laterale Attuatori rotanti a flangia della serie HASF
Availability: InStock

Caratteristiche del prodotto

Progettazione integrata

Combina un riduttore armonico ad alta coppia, un motore a trazione diretta e un codificatore assoluto opzionale a più giri con un albero cavo per applicazioni ottiche.

Risposta negativa zero

Quasi zero reazione negativa a causa delle eccellenti caratteristiche del riduttore armonico e della rigidità del motore.

Basso rumore

Ogni motore viene testato individualmente prima della spedizione per garantire un funzionamento a bassa vibrazione e basso rumore dell'unità armonica integrata.

Non deve essere mantenuto

Non richiede manutenzione regolare e non richiede la sostituzione del lubrificante durante l'uso.

Tabella dei parametri di HASF

Serie HASF			17
Rapporto di riduzione			51	81	101	121
220VAC	Torsione massima	Numero	42	53	66	66
	Torsione nominale	Numero	27	33	49	49
	Velocità massima	rpm	98	62	50	41
	Velocità nominale	rpm	51	32	26	21
	Corrente massima	Armi	3.68	2.92	2.92	2.44
	Corrente nominale	Armi	2.36	1.82	2.17	1.81
	Costante di coppia	N m/Armi	11.42	18.14	22.62	27.1
	Resistenza di fase	Ohm ((20°C)	6.2
	Induttanza di fase	mH	7.7
	Campi elettromagnetici posteriori	Vrms/krpm	25
48VDC	Torsione massima	Numero	42	53	66	66
	Torsione nominale	Numero	32	33	49	49
	Velocità massima	rpm	86	54	44	36
	Velocità nominale	rpm	51	32	26	21
	Corrente massima	Armi	9.36	7.44	7.43	6.2
	Corrente nominale	Armi	7.13	4.63	5.51	4.6
	Costante di coppia	N m/Armi	4.49	7.13	8.89	10.65
	Resistenza di fase	Ohm ((20°C)	0.4
	Induttanza di fase	mH	0.9
	Campi elettromagnetici posteriori	Vrms/krpm	7.7
Codificatore assoluto	Tipo di codificatore		Codificatore assoluto
	Risoluzione (una sola rotazione del motore)	un po '	23,24 bit
	Motore con contatore multi-torno	un po '	16
Precisione di posizione unidirezionale		Arco sec.	≤ 75	≤ 75	≤ 50	≤ 50
Ripetibilità della precisione di posizionamento		Arco sec.	≤ 15	≤ 10	≤ 10	≤ 10
rigidità di ribaltamento		x104 N·m/rad	15
rigidità torsionale		x104 N·m/rad	1.07	1.3
Momento di inerzia	Senza freno	kg*m2	7.96*10^-5
Momento di inerzia	Con freno	kg*m2	9.12*10^-5
Massa	Senza freno	Kg	2.2
Massa	Con freno	Kg	2.8
Numero di pali del motore		Pollo	16
Condizioni ambientali			Temperatura di funzionamento: 0-40°C Temperatura di conservazione: -20°C - 60°C Umidità di funzionamento/umidità di stoccaggio: 20~80% RH (senza condensazione) Resistenza alle vibrazioni: 24,5 m/s2 (frequenza: 10~400 Hz) Nessuna polvere o polvere di metallo, gas corrosivi, gas infiammabili, nebbia di olio e altri usi all'interno, evitare la luce solare diretta Al di sotto di 1000 m di altitudine
Isolamento motore			Resistenza di isolamento: superiore a 100MΩ ((DC500V)
			Forza dielettrica: AC1500V/ 1 minuto
			Classe di isolamento: F
Gradi di protezione			Tipo auto raffreddato completamente chiuso (IP65)

Attuatore servomotore a flangia ad alta coppia armonica HASF Serie Modello 17 0
