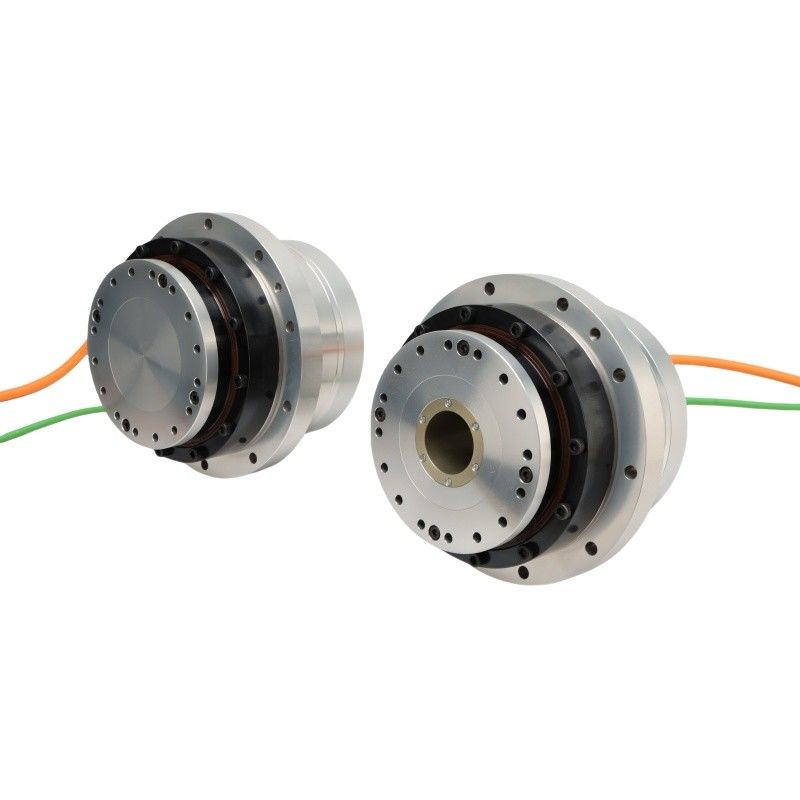

OEM Flanged Rotary Harmonic Actuator Gear Motor Modello 14

Attuatore armonico OEM

attuatore armonico Motore di ingranaggi

Motore di ingranaggi armonici OEM

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Flusso laterale Attuatori rotanti a flangia della serie HASF

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Attuatori rotanti della serie HASF Modello 14

Rapporto di riduzione:

51:1, 81:1, 101:1

Numero di modello:

Tipo di codificatore:

Codificatore assoluto

Numero dei pali del motore:

Applicazione:

Automazione 3C, macchine utensili CNC di precisione, attrezzature per lucidare vetri, robot umanoide

Peso con freno:

2 kg

Peso senza freno:

1.66KG

Caratteristiche fondamentali:

Alte prestazioni, lunga durata

La vita progettata:

10000 ore

Gradi di protezione:

Tipo auto raffreddato completamente chiuso (IP65)

Forza dielettrica:

AC1500V/ 1 minuto

Resistenza all'isolamento:

Più di 100MΩ ((DC500V)

Classe di isolamento:

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Attuatori a asse cavo rotativo della serie HAT integrati con servo propulsione armonica di potenza

Ottieni il miglior prezzo

Video

Zero contraccolpo Grande attuatore rotativo a albero cavo Robot Joint Serie HAMF

Ottieni il miglior prezzo

Video

ODM Attuatore a fuso cavo Robot Arm Joint Motor per la macchina di taglio laser

Ottieni il miglior prezzo

Video

Attuatore di azionamento armonico a fuso cavo Motore a braccio robotico Serie HAMF

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Alta rigidità d'inclinazione e alta coppia Azionatori rotanti a flangia di serie HASF serie 14

Name: OEM Flanged Rotary Harmonic Actuator Gear Motor Modello 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Flusso laterale Attuatori rotanti a flangia della serie HASF
Availability: InStock

Caratteristiche del prodotto

Progettazione integrata

Combina un riduttore armonico ad alta coppia, un motore a trazione diretta e un codificatore assoluto opzionale a più giri con un albero cavo per applicazioni ottiche.

Alte prestazioni

Caratterizza un'elevata rigidità di inclinazione, una coppia elevata, insensibilità ai cambiamenti di inerzia del carico durante il funzionamento, prestazioni a bassa velocità e funzionamento liscio.

Lunga durata della vita

Mantiene la precisione per una lunga durata di vita con un minimo di degrado.

Risposta negativa zero

Quasi zero reazione negativa a causa delle eccellenti caratteristiche del riduttore armonico e della rigidità del motore.

Tabella dei parametri di HASF

Serie HASF			14
Rapporto di riduzione			51	81	101
220VAC	Torsione massima	Numero	23	29	34
	Torsione nominale	Numero	8.6	13.5	13.5
	Velocità massima	rpm	118	74	59
	Velocità nominale	rpm	59	37	30
	Corrente massima	Armi	2.09	1.66	1.56
	Corrente nominale	Armi	0.78	0.77	0.62
	Costante di coppia	N m/Armi	11.02	17.5	21.82
	Resistenza di fase	Ohm ((20°C)	7.5
	Induttanza di fase	mH	11.5
	Campi elettromagnetici posteriori	Vrms/krpm	25
48VDC	Torsione massima	Numero	23	29	34
	Torsione nominale	Numero	8.6	13.5	13.5
	Velocità massima	rpm	98	62	50
	Velocità nominale	rpm	59	37	30
	Corrente massima	Armi	5.12	4.07	3.83
	Corrente nominale	Armi	1.92	1.89	1.52
	Costante di coppia	N m/Armi	4.49	7.13	8.89
	Resistenza di fase	Ohm ((20°C)	0.85
	Induttanza di fase	mH	1
	Campi elettromagnetici posteriori	Vrms/krpm	6.5
Codificatore assoluto	Tipo di codificatore		Codificatore assoluto
	Risoluzione (una sola rotazione del motore)	un po '	23,24 bit
	Motore con contatore multi-torno	un po '	16
Precisione di posizione unidirezionale		Arco sec.	≤ 90	≤ 80	≤ 70
Ripetibilità della precisione di posizionamento		Arco sec.	≤ 15	≤ 10	≤ 10
rigidità di ribaltamento		x104 N·m/rad	8
rigidità torsionale		x104 N·m/rad	0.46	0.6
Momento di inerzia	Senza freno	kg*m2	3.6*10^-5
Momento di inerzia	Con freno	kg*m2	3.7*10^-5
Massa	Senza freno	Kg	1.66
Massa	Con freno	Kg	2
Numero di pali del motore		Pollo	16
Condizioni ambientali			Temperatura di funzionamento: 0-40°C Temperatura di conservazione: -20°C - 60°C Umidità di funzionamento/umidità di stoccaggio: 20~80% RH (senza condensazione) Resistenza alle vibrazioni: 24,5 m/s2 (frequenza: 10~400 Hz) Nessuna polvere o polvere di metallo, gas corrosivi, gas infiammabili, nebbia di olio e altri usi all'interno, evitare la luce solare diretta Al di sotto di 1000 m di altitudine
Isolamento motore			Resistenza di isolamento: superiore a 100MΩ ((DC500V)
			Forza dielettrica: AC1500V/ 1 minuto
			Classe di isolamento: F
Gradi di protezione			Tipo auto raffreddato completamente chiuso (IP65)

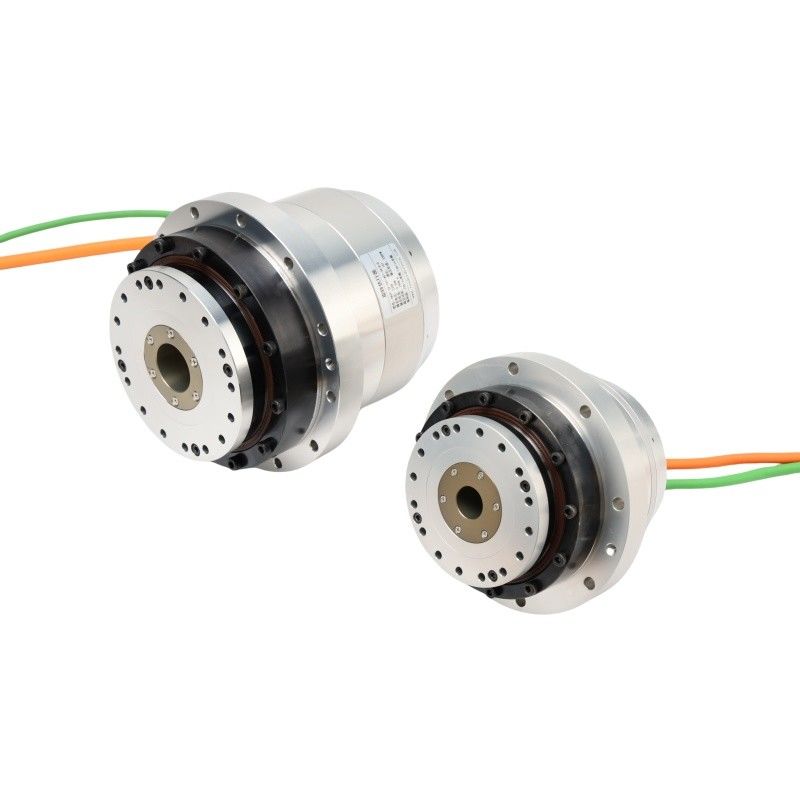

OEM Flanged Rotary Harmonic Actuator Gear Motor Modello 14 0
