Casa. > prodotti > Riduttore planetario >
Scafo planetario integrato, cambio planetario, riduttore di velocità

Scafo planetario integrato, cambio planetario, riduttore di velocità

Cavi di trasmissione montati sull'albero del planetario

Cavi di trasmissione montati sull'albero planetario

Fabbricazione di apparecchi per la trasmissione di energia elettrica

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Cavi di marcia planetari della serie ND con scaffale

Contattaci
Chiedi un preventivo

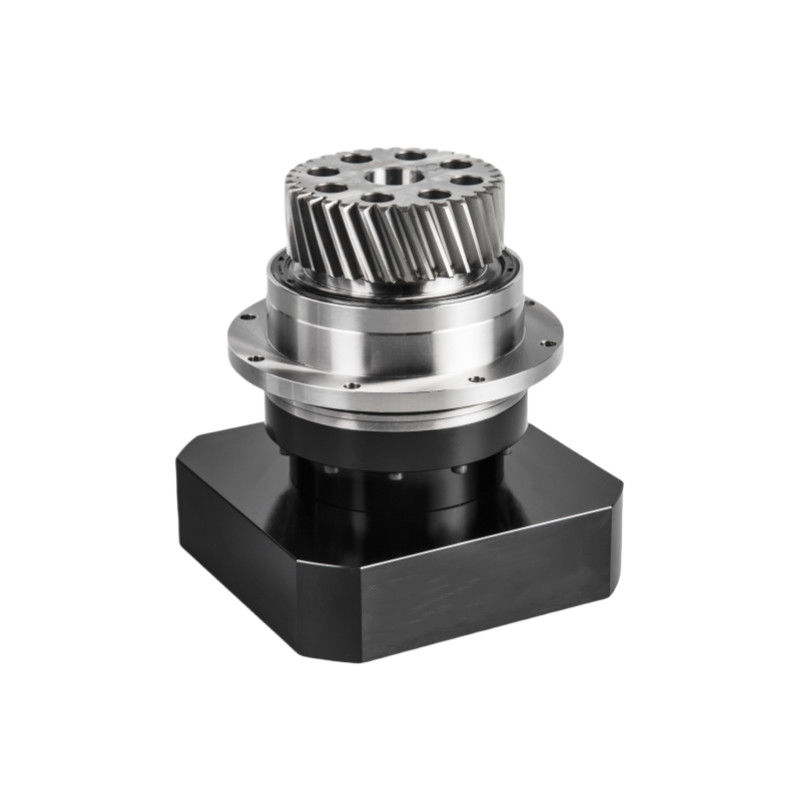

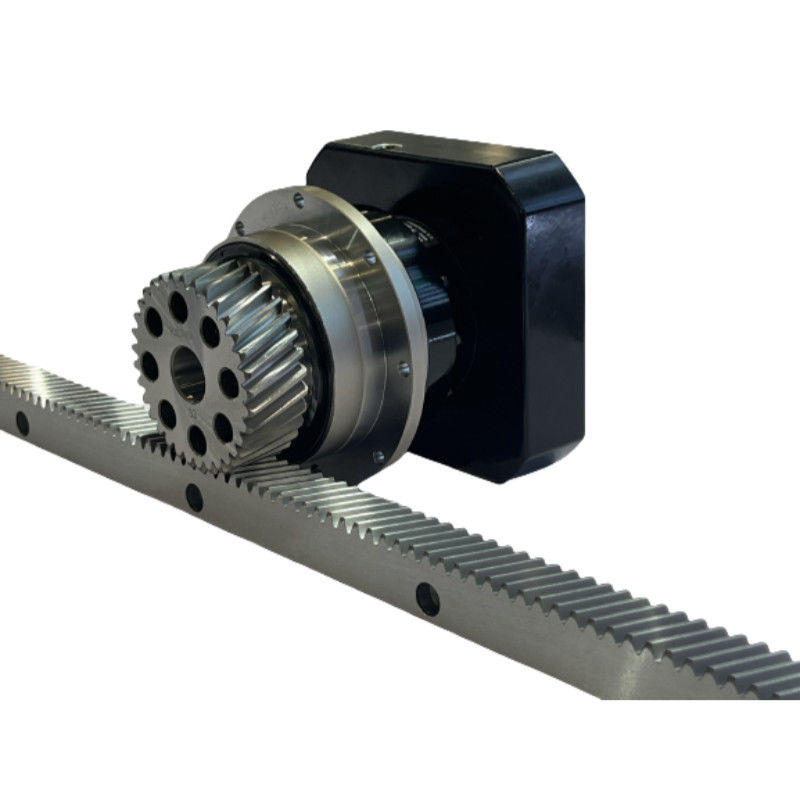

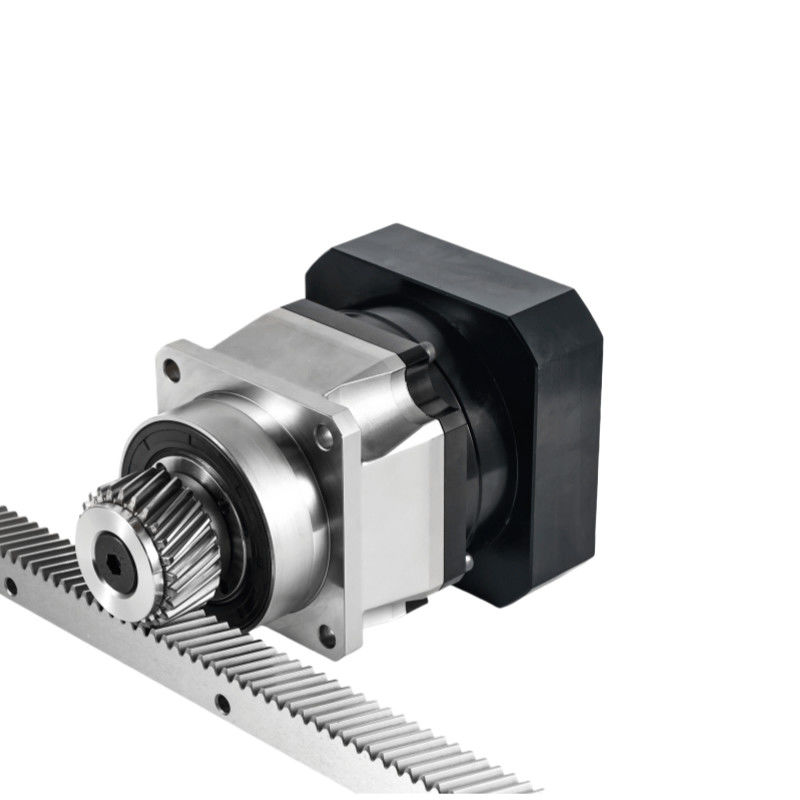

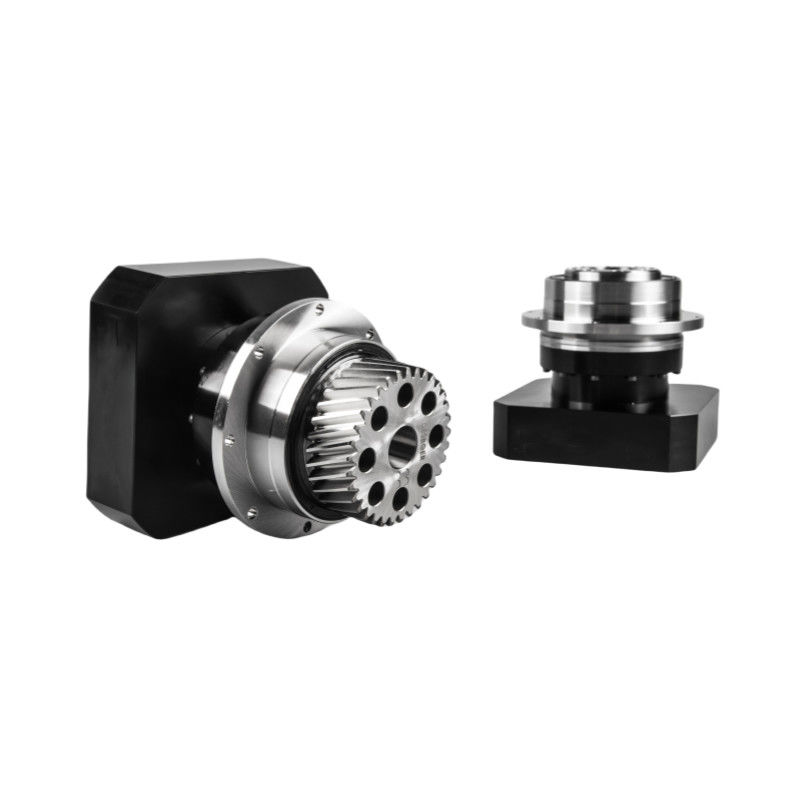

Scafo planetario integrato, cambio planetario, riduttore di velocità
Scafo planetario integrato, cambio planetario, riduttore di velocità Scafo planetario integrato, cambio planetario, riduttore di velocità Scafo planetario integrato, cambio planetario, riduttore di velocità Scafo planetario integrato, cambio planetario, riduttore di velocità
Dettagli del prodotto
Prodotto:
Cavi di marcia planetari della serie ND con scaffale
Modello:
L'indice di emissione di CO2 è calcolato in base al calcolo della CO2 emessa.
Rapporto:
Da 4 a 100
Segmento:
Singola doppia
Efficienza:
≥97%
durata di vita:
20000 ore
servizio continuo:
10000 ore
Risposta negativa:
P0, P1, P2
Classe di protezione:
IP65
Temperatura di funzionamento:
-30°C-90°C
Applicazione:
Macchine utensili, manipolatori, attrezzature per la stampa, fabbricazione di automobili
Garanzia:
1 anno
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
To Be Negotiated
Imballaggi particolari
Cartone
Tempi di consegna
3-4 settimane
Termini di pagamento
T/T
Capacità di alimentazione
20000 serie al mese
Prodotti correlati
Un buon prezzo. Concessione di energia elettrica in linea Video

Concessione di energia elettrica

Ottieni il miglior prezzo
Un buon prezzo. ODM ISO9001 riduttore di cambio planetario IP65 impermeabile in linea Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo
Un buon prezzo. Trasmissione di potenza a doppio angolo destro di precisione in linea Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo
Un buon prezzo. Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato in linea Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo
Contattaci
Contatta ora
Descrizione del prodotto

Scafo planetario integrato, cambio planetario, riduttore di velocità 0Scafo planetario integrato, cambio planetario, riduttore di velocità 1

Caratteristiche

Funzionamento silenziosoGli ingranaggi a elica contribuiscono a ridurre vibrazioni e rumore.

Alta precisioneSTandard backlash è 3 arc-min, ideale per il controllo di precisione.

Alta rigidità e coppiaUn'elevata rigidità e una coppia elevata sono state ottenute con cuscinetti a rulli a ago non in gabbia.

Connessione ad adattatore a bucciaGeneralità motoria.

Grassi ad alta viscositàSoluzione perfetta con grasso anti-separazione ad alta viscosità.

Non necessaria manutenzioneNon è necessario sostituire il grasso per tutta la vita dell'unità.

Specificità Numero del segmento Rapporto ND047 NDS064 ND064 NDS090 ND090 NDV110 NDV140 NDV200 NDV255 NDV285
Torsione di uscita nominale Nm singolo 4 22 45 45 110 130 280 560 1100 2200 3600
5 25 55 55 145 160 340 610 1300 2200 3300
7 20 48 48 125 130 300 560 1200 2000 2900
8 ️ ️ ️ 95 100 250 550 1100 1700 2850
10 15 40 40 95 100 220 460 950 1400 1900
doppio 16 22 45 45 110 130 280 560 1100 2200 3600
20 22 45 45 110 130 280 560 1100 2000 3600
25 25 60 60 145 160 350 610 1300 2200 3300
30 ️ ️ ️ ️ ️ ️ ️ ️ ️ 3100
35 20 50 50 125 140 310 560 1200 1200 3000
40 18 50 50 110 120 280 560 1200 1800 ️
50 18 55 55 145 160 340 610 1300 2000 3300
60 ️ ️ 48 125 120 300 560 1200 1800 2900
70 18 ️ 48 125 120 300 560 1100 1800 2900
80 ️ ️ ️ 95 100 ️ ️ ️ ️ ️
90 ️ ️ 40 95 100 250 460 950 1500 2200
100 15 ️ 40 95 100 220 460 950 1400 1900
Inerzia di rotazione Kg.cm3 singolo 4 0.03 0.14 0.14 0.14 0.51 2.87 7.54 25.03 54.37 283.94
5 0.03 0.13 0.13 0.13 0.47 2.71 7.42 23.29 53.27 264.41
7 0.03 0.13 0.13 0.13 0.45 2.62 7.14 22.48 50.97 250.11
8 ️ ️ ️ ️ 0.45 2.62 7.14 22.48 50.84 245.35
10 0.03 0.13 0.13 0.13 0.44 2.57 7.03 22.51 50.56 241.30
doppio 16 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
20 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
25 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
30 ️ ️ ️ ️ ️ ️ ️ ️ ️ 54.37
35 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
40 0.03 0.03 0.03 0.03 0.13 0.44 2.57 7.03 25.03 ️
50 0.03 0.03 0.03 0.03 0.13 0.44 2.57 7.03 25.03 54.37
60 ️ ️ 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
70 0.03 ️ 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
80 ️ ️ ️ ️ 0.13 ️ ️ ️ ️ ️
90 ️ ️ 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
100 0.03 ️ 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56



Scafo planetario integrato, cambio planetario, riduttore di velocità 2     Scafo planetario integrato, cambio planetario, riduttore di velocità 3

Scafo planetario integrato, cambio planetario, riduttore di velocità 4     Scafo planetario integrato, cambio planetario, riduttore di velocità 5

Scafo planetario integrato, cambio planetario, riduttore di velocità 6     Scafo planetario integrato, cambio planetario, riduttore di velocità 7

Scafo planetario integrato, cambio planetario, riduttore di velocità 8     Scafo planetario integrato, cambio planetario, riduttore di velocità 9

Scafo planetario integrato, cambio planetario, riduttore di velocità 10     Scafo planetario integrato, cambio planetario, riduttore di velocità 11

Scafo planetario integrato, cambio planetario, riduttore di velocità 12

Tabella dei parametri Numero del segmento Rapporto ND047 NDS064 ND064 NDS090 ND090 NDV110 NDV140 NDV200 NDV255 NDV285
Torque di accelerazione massima Nm 1,2 10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza Nm 1,2 3 volte la coppia di uscita nominale
Velocità di ingresso nominale rmp 1 4 ~ 10 5000 5000 5000 4000 4000 4000 3000 3000 2200 2000
2 16~100 5000 5000 5000 4000 4000 4000 3000 3000 3000 2200
Velocità massima di ingresso rmp 1 4 ~ 10 10000 10000 10000 8000 8000 8000 6000 6000 4000 3500
2 16~100 10000 10000 10000 8000 8000 8000 6000 6000 4000 3500
Reazione ultrapreciosa arcmin 1 4 ~ 10 ️ ️ ️ ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 16~100 ️ ️ ️ ️ ️ ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Reazione diretta. arcmin 1 4 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 16~100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Risposta contraria standard arcmin 1 4 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 16~100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Rigidità orizzonale Nm/arcmin 1,2 4 ~ 100 7 10 13 23 31 95 183 529 1030 1421
Max. forza radiale N 1,2 4 ~ 100 1040 1700 2300 3800 4100 9400 15000 25600 42000 58000
Max. forza assiale N 1,2 4 ~ 100 690 850 1055 1900 2980 5600 9300 19000 33400 59000
Momento di inclinazione Nm 1,2 4 ~ 100 55 65 94 106 198 482 1090 4030 6100 8500
Vita di servizio R 1,2 16~100 20000 ore (operazione continua 10000 ore)
Efficienza % 1 4 ~ 10 ≥97%
% 2 16~100 ≥ 94%
Peso kg 1 4 ~ 10 0.7 1.2 1.2 1.2 3.0 5.6 11.9 31.6 56.1 99.6
kg 2 16~100 1.0 1.6 1.6 1.6 3.7 7.3 15.9 36.9 70.0 124.5
Temperatura di funzionamento °C 1,2 4 ~ 100 -30°C-90°C
Lubrificazione 　 1,2 4 ~ 100 Grassi sintetici
Classe di protezione 　 1,2 4 ~ 100 Protezione IP65
Posizione di montaggio 　 1,2 4 ~ 100 Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico) dB ((A) 1 4 ~ 100 ≤ 56 ≤ 58 ≤ 58 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 73
2 16~100 ≤ 56 ≤ 58 ≤ 58 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 73
