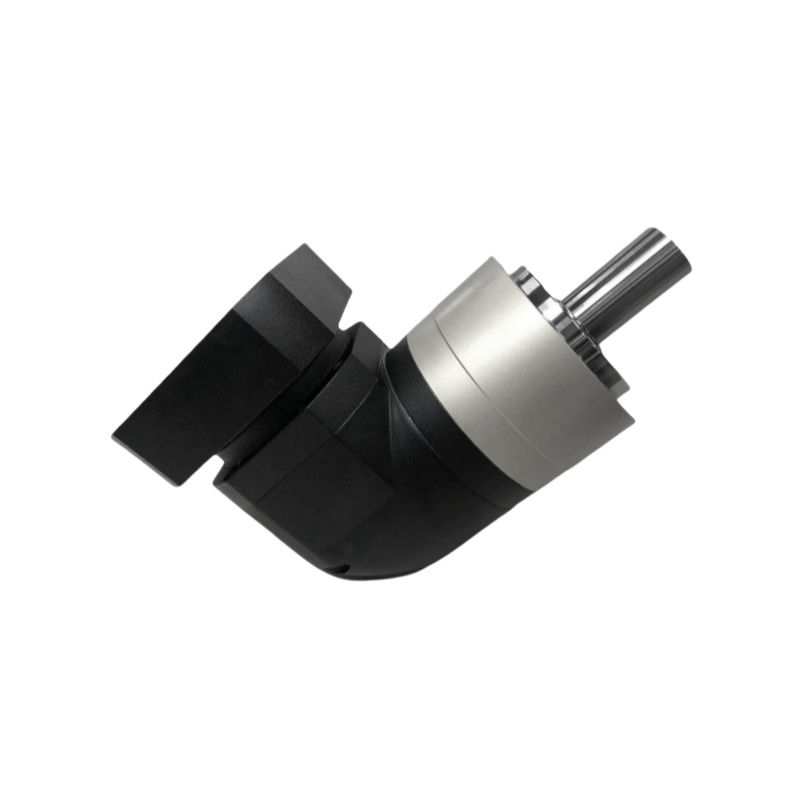

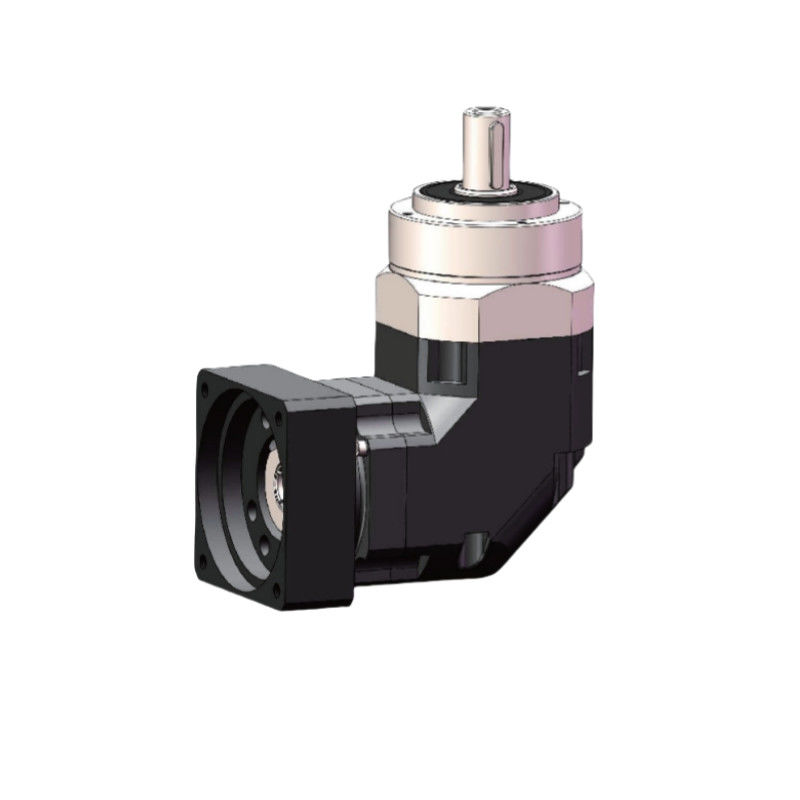

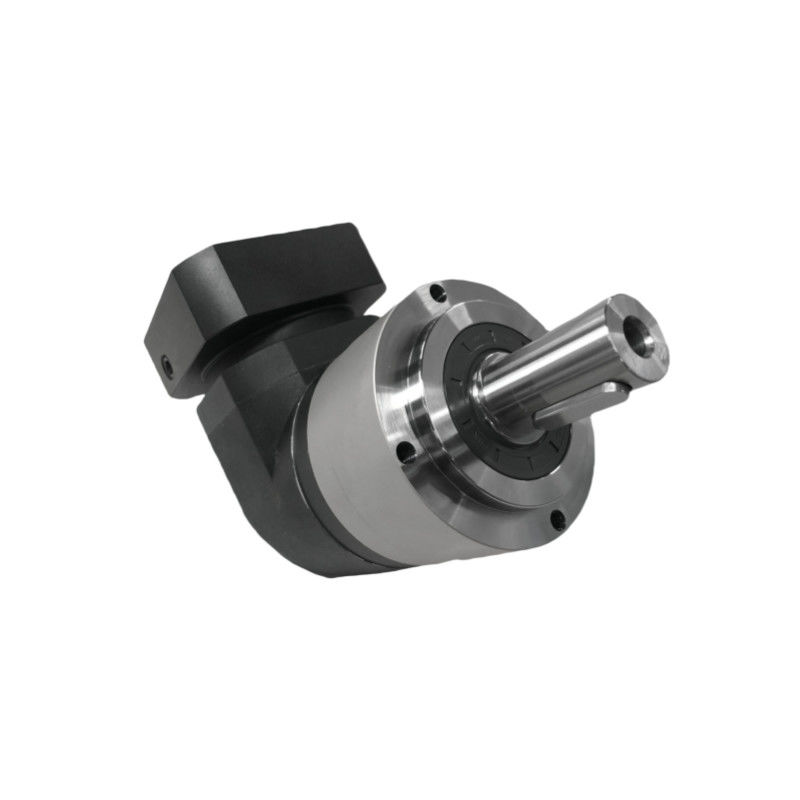

Trasmissione di potenza a doppio angolo destro di precisione

Cavo di marcia per albero cavo ad angolo retto di precisione

Cavo di marcia per albero cavo ad angolo retto ODM

Casella di cambio a doppio albero ad angolo destro

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Cavi di marcia planetari della serie NER

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Cavi di marcia planetari della serie NER

Modello:

NER070, NER090, NER120, NER155, NER205, NER235

Rapporto:

Da 3 a 200

Segmento:

Singola doppia

Efficienza:

≥ 95%

durata di vita:

20000 ore

Torque di accelerazione massima:

10,8 volte la coppia di uscita nominale

Classe di protezione:

IP65

Temperatura di funzionamento:

-10°C-90°C

Risposta contraria standard:

≤ 7 arcmin

Reazione ultrapreciosa:

≤ 4 arcmin

Applicazione:

Taglio laser,manipolatori,attrezzature per la stampa,industria automobilistica,industria farmaceutic

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Concessione di energia elettrica

Ottieni il miglior prezzo

Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo

Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo

Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Nome del prodotto: cambio planetario ad alta precisione
Serie di prodotti: serie NER
Caratteristiche:funzionamento silenzioso, alta precisione, carico elevato senza manutenzione, basso rumore
Descrizione del prodotto:
● Il concetto di progettazione integrato con cuscinetti ad alta resistenza garantisce che il prodotto stesso sia durevole ed efficiente
● Sono disponibili vari tipi di uscita, quali uscita dell'albero, flange e ingranaggi.
● 1 minuto d'arco ≤ reazione contraria ≤ 3 minuti d'arco
● Rapporti di riduzione che vanno da 3 a 200
● Progettazione del telaio: aumenta la coppia e ottimizza la trasmissione di potenza
● Scelta ottimizzata delle guarnizioni d'olio: riduce l'attrito e l'efficienza della trasmissione del laminato
● Classe di protezione IP65
● Garanzia: 1 anno

Specificità		Numero del segmento	Rapporto	NER070	NER090	NER120	NER155	NER205	NER235
Torsione di uscita nominale	Nm	singolo	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		doppio	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inerzia di rotazione	Kg.cm3	singolo	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		doppio	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Trasmissione di potenza a doppio angolo destro di precisione 2

Tabella dei parametri		Numero del segmento	Rapporto	NER070	NER090	NER120	NER155	NER205	NER235
Torque di accelerazione massima	Nm	1,2	3 ~ 200	10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza	Nm	1,2	3 ~ 200	3 volte la coppia di uscita nominale
Velocità di ingresso nominale	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Velocità di ingresso nominale	rmp	2	15~200	5000	4000	4000	3000	3000	2000
Velocità massima di ingresso	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Velocità massima di ingresso	rmp	2	15~200	10000	8000	8000	6000	6000	4000
Reazione ultrapreciosa	arcmin	1	3 ~ 20	️	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Reazione ultrapreciosa	arcmin	2	15~200	️	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reazione diretta.	arcmin	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reazione diretta.	arcmin	2	15~200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Risposta contraria standard	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Risposta contraria standard	arcmin	2	15~200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidità orizzonale	Nm/arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Max. forza radiale	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Max. forza assiale	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Momento di inclinazione	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Vita di servizio	R	1,2	3 ~ 200	20000 ore (operazione continua 10000 ore)
Efficienza	%	1	3 ~ 20	≥ 95%
Efficienza	%	2	15~200	≥92%
Peso	kg	1	3 ~ 20	2.1	5.8	11.2	22.4	46.8	83.0
Peso	kg	2	15~200	2.0	4.6	11.1	21.8	43.7	95.0
Temperatura di funzionamento	°C	1,2	3 ~ 200	-10°C-90°C
Lubrificazione		1,2	3 ~ 200	Grassi sintetici
Classe di protezione		1,2	3 ~ 200	Protezione IP65
Posizione di montaggio		1,2	3 ~ 200	Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	1	3 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	2	15~200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
