Riduttore planetario a filo cavo motore riduttore cambio personalizzato

Motore di ingranaggi per alberi cavi personalizzati

Motore di ingranaggi a asse cavo planetario

Casella di riduzione degli ingranaggi planetari personalizzata

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Reduttore planetario della serie NF

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Cavi a riduttore planetario della serie NF

Modello:

NF060, NF075, NF100, NF140, NF180, NF220, NF250

Rapporto:

Da 3 a 100

Reazione ultrapreciosa:

≤ 3 arcmin

Segmento:

Singola doppia

Efficienza:

≥97%

Vita di servizio:

20000 ore

servizio continuo:

10000 ore

Classe di protezione:

Protezione IP65

Temperatura di funzionamento:

-10°C-90°C

Applicazione:

Macchine utensili,manipolatori,saldatura,automatizzazione non standard,attrezzature per la stampa,in

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Concessione di energia elettrica

Ottieni il miglior prezzo

Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo

Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo

Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

I riduttori planetari sono composti da un cambio e da assi di ingresso e uscita allineati.utilizzare riduttori planetari per gestire in modo efficiente compiti che richiedono alti livelli di coppia.

Il riduttore planetario è utilizzato in applicazioni robuste a causa della distribuzione uniforme dei tre ingranaggi planetari attorno all'ingranaggio solare.Ciò significa che possono gestire coppie più elevate e riduzioni in un, più compatta.

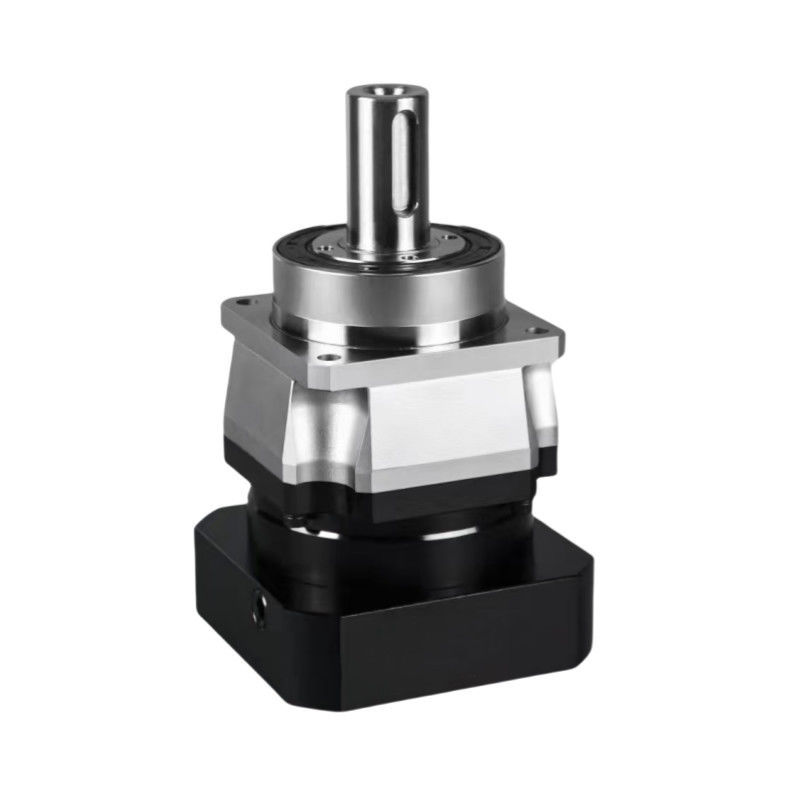

Riduttore planetario a filo cavo motore riduttore cambio personalizzato 0

Caratteristiche chiave del riduttore planetario della serie NF

Disponibile in più versioni
Operazione silenziosa
Rapporti fino a 10:1 in una singola fase
Basso riscontro
Alta efficienza
Acciaio inossidabile
Disponibilità di scambi competitivi
Miglior tempo di guida in classe
Garanzia di 1 anno

Specifica del riduttore planetario della serie NF- Sì.

Specificità		Numero del segmento	Rapporto	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Torsione di uscita nominale	Nm	singolo	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	️	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		doppio	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	️	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	️	️	️	460	️	️	️
			50	50	160	310	610	1180	2000	3100
			60	️	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	️	️
			100	35	110	220	460	950	1250	1850
Inerzia di rotazione	Kg.cm3	singolo	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	️	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		doppio	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	️
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	️	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	️	️	️	2.71	️	️	️
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	️	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	️	️
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

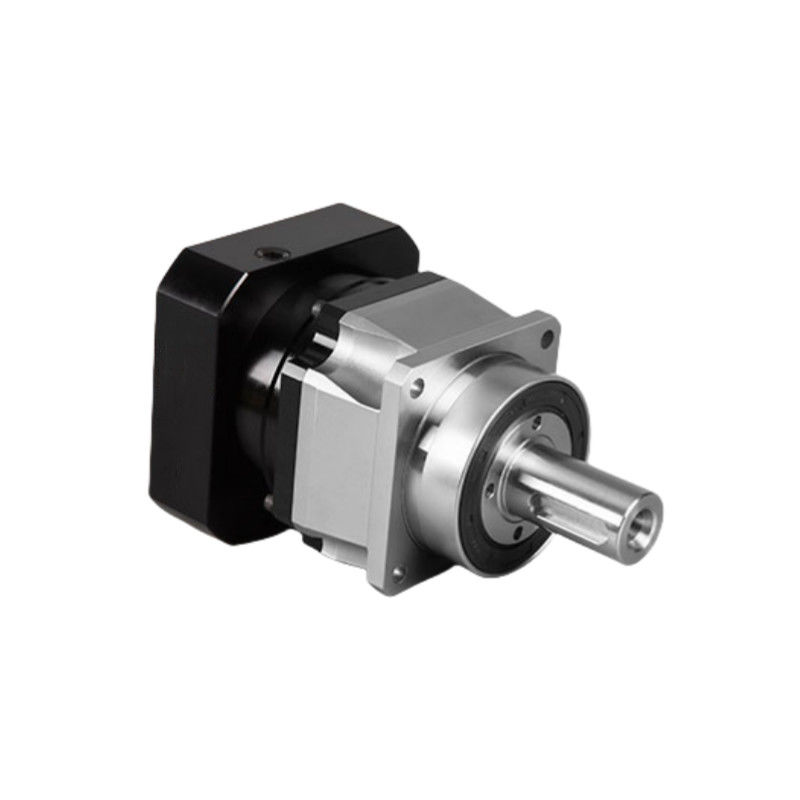

Riduttore planetario a filo cavo motore riduttore cambio personalizzato 2

Tabella dei parametri del riduttore planetario		Numero del segmento	Rapporto	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Torque di accelerazione massima	Nm	1,2	3 ~ 100	10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza	Nm	1,2	3 ~ 100	3 volte la coppia di uscita nominale
Velocità di ingresso nominale	rmp	1	3 ~ 10	4000	4000	4000	3000	3000	2000	1500
Velocità di ingresso nominale	rmp	2	15~100	4500	4500	4000	3000	3000	2000	2500
Velocità massima di ingresso	rmp	1	3 ~ 10	8000	8000	8000	6000	6000	4000	2500
Velocità massima di ingresso	rmp	2	15~100	8000	8000	8000	6000	6000	4000	4000
Reazione ultrapreciosa	arcmin	1	3 ~ 10	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reazione ultrapreciosa	arcmin	2	15~100	️	️	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Reazione diretta.	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Reazione diretta.	arcmin	2	15~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Risposta contraria standard	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Risposta contraria standard	arcmin	2	15~100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidità orizzonale	Nm/arcmin	1,2	3 ~ 100	8	14	31	57	182	400	580
Max. forza radiale	N	1,2	3 ~ 100	2630	4800	9450	15200	23000	34000	58000
Max. forza assiale	N	1,2	3 ~ 100	1650	3800	6250	12000	14500	23000	59000
Momento di inclinazione	Nm	1,2	3 ~ 100	154	365	990	1900	2870	5550	8500
Vita di servizio	R	1,2	3 ~ 100	20000 ore (operazione continua 10000 ore)
Efficienza	%	1	3 ~ 10	≥97%
Efficienza	%	2	15~100	≥ 94%
Peso	kg	1	3 ~ 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Peso	kg	2	15~100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Temperatura di funzionamento	°C	1,2	3 ~ 100	-10°C-90°C
Lubrificazione		1,2	3 ~ 100	Grassi sintetici
Classe di protezione		1,2	3 ~ 100	Protezione IP65
Posizione di montaggio		1,2	3 ~ 100	Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	2	15~100	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
