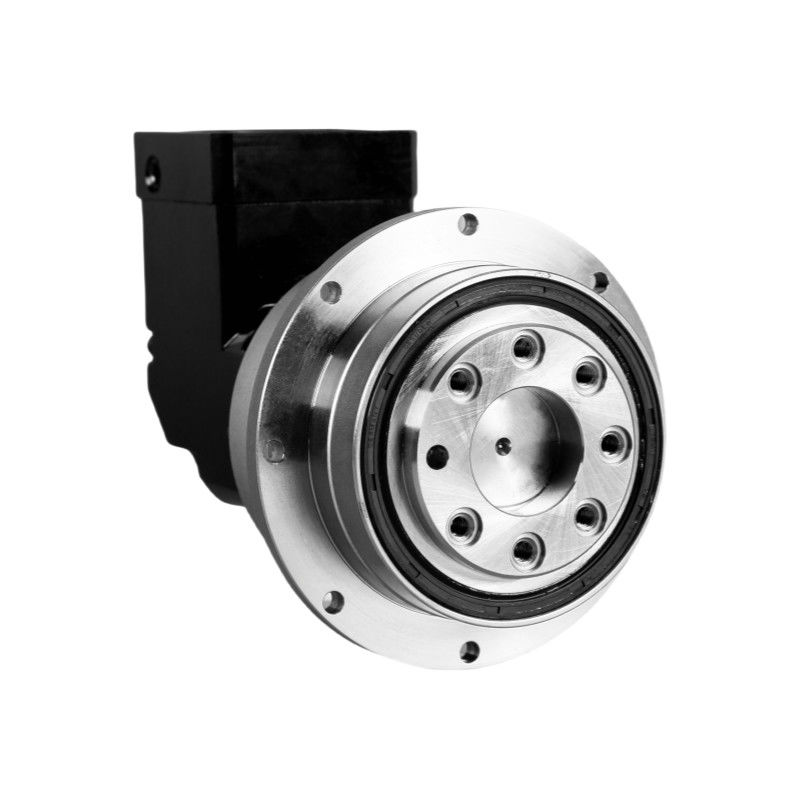

Name: Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Cavi di marcia planetari della serie NDR
Availability: InStock

Casa. > prodotti > Riduttore planetario >

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Fuoco vuoto del cambio a angolo retto della trasmissione

Fuoco cavo della trasmissione a angolo retto personalizzato

Azionamento di ingranaggi ad angolo retto personalizzato

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Cavi di marcia planetari della serie NDR

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Cavi di marcia planetari della serie NDR

Modello:

NDR064, NDR090, NDVR110, NDVR140, NDVR200, NDVR255, NDVR285

Rapporto:

Da 4 a 200

Reazione ultrapreciosa:

≤ 4 arcmin

Segmento:

Singola doppia

Efficienza:

≥ 95%

durata di vita:

20000 ore

servizio continuo:

10000 ore

Classe di protezione:

IP65

Temperatura di funzionamento:

-10°C-90°C

Applicazione:

Macchine utensili, manipolatori, attrezzature per la stampa, fabbricazione di automobili

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Video

Concessione di energia elettrica

Ottieni il miglior prezzo

Video

ODM ISO9001 riduttore di cambio planetario IP65 impermeabile

Ottieni il miglior prezzo

Video

Trasmissione di potenza a doppio angolo destro di precisione

Ottieni il miglior prezzo

Video

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Specificità		Numero del segmento	Rapporto	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Torsione di uscita nominale	Nm	singolo	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	️	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	️	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		doppio	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	️	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Inerzia di rotazione	Kg.cm3	singolo	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	️	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	️	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		doppio	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	️	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

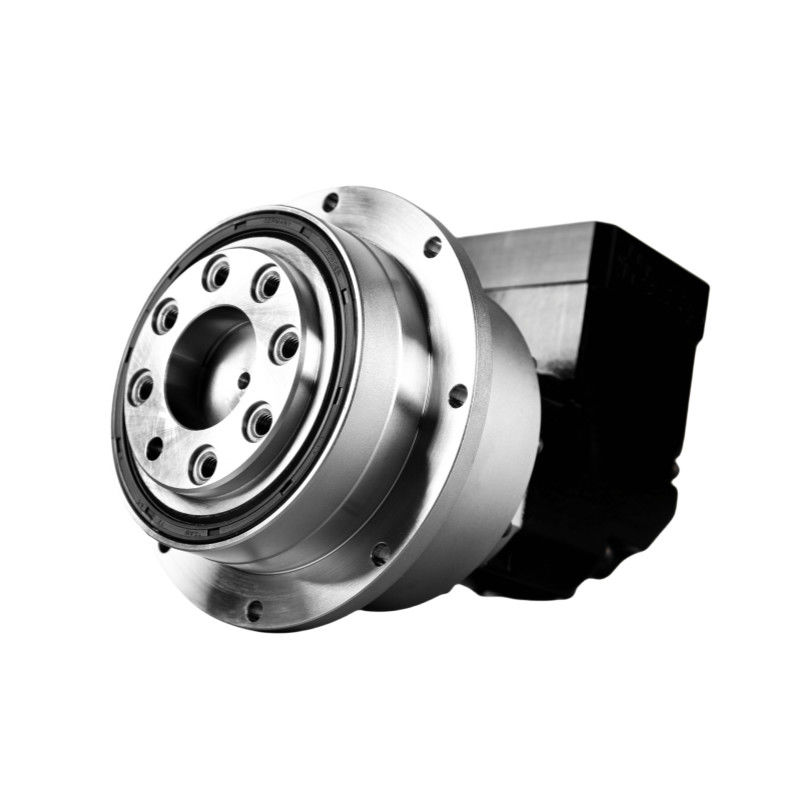

Trasmissione di potenza cambio angolo destro Azionamento dell'albero cavo personalizzato 2

Tabella dei parametri		Numero del segmento	Rapporto	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Torque di accelerazione massima	Nm	1,2	10,8 volte la coppia di uscita nominale
Torsione di arresto di emergenza	Nm	1,2	3 volte la coppia di uscita nominale
Velocità di ingresso nominale	rmp	1	4 ~ 20	5000	4000	4000	3000	3000	2200	2000
Velocità di ingresso nominale	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
Velocità massima di ingresso	rmp	1	4 ~ 20	10000	8000	8000	6000	6000	4000	3500
Velocità massima di ingresso	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
Reazione ultrapreciosa	arcmin	1	4 ~ 20	️	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Reazione ultrapreciosa	arcmin	2	16~200	️	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reazione diretta.	arcmin	1	4 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reazione diretta.	arcmin	2	16~200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Risposta contraria standard	arcmin	1	4 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Risposta contraria standard	arcmin	2	16~200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidità orizzonale	Nm/arcmin	1,2	4 ~ 200	13	31	95	183	529	1030	1421
Max. forza radiale	N	1,2	4 ~ 200	2300	4100	9400	15000	25600	42000	59800
Max. forza assiale	N	1,2	4 ~ 200	1055	2980	5600	9300	19000	33400	59000
Momento di inclinazione	Nm	1,2	4 ~ 200	94	198	482	1090	4030	6100	8500
Vita di servizio	R	1,2	4 ~ 200	20000 ore (operazione continua 10000 ore)
Efficienza	%	1	4 ~ 20	≥ 95%
Efficienza	%	2	16~200	≥92%
Peso	kg	1	4 ~ 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Peso	kg	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Temperatura di funzionamento	°C	1,2	4 ~ 200	-10°C-90°C
Lubrificazione		1,2	4 ~ 200	Grassi sintetici
Classe di protezione		1,2	4 ~ 200	Protezione IP65
Posizione di montaggio		1,2	4 ~ 200	Qualsiasi direzione
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	1	4 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
Livello di rumore (N1=3000 giri/min, senza carico)	dB ((A)	2	16~200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
